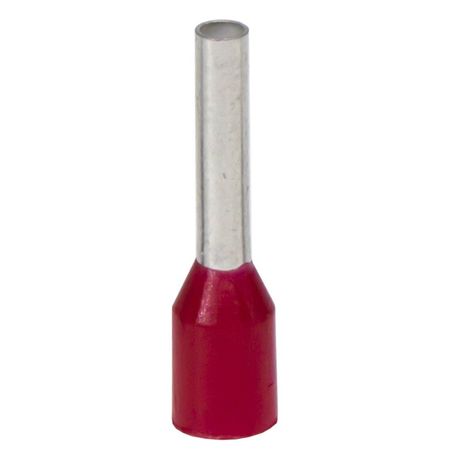

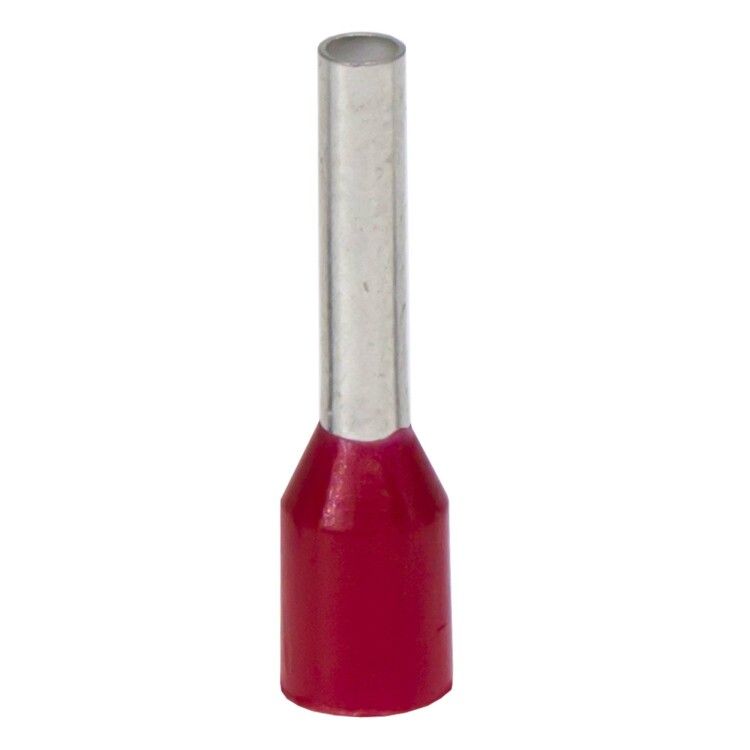

Наконечник-гильза с изол. фланцем для жилы сечением 1кв.мм, длина контактной части 12мм, красный | IF1-12RD DKC ДКС

Наконечник-гильза DKC (ДКС) if1-12rd предназначен для надежного оконцевания многожильных медных проводников сечением 1 мм2. Благодаря изолированному фланцу и лужённой меди обеспечивает безопасное соединение без необходимости дополнительной изоляции. Подходит для сборки щитов, управления оборудованием и подключения кабелей в условиях повышенной влажности.

Назначение и область применения

Наконечник-гильза DKC if1-12rd используется для оконцевания многожильных проводов сечением 1 мм2 перед установкой в клеммы, зажимы или разъёмы. Применяется в электроустановках: распределительных щитах, автоматике, станках, системах освещения и контроля. Изолированный фланец исключает риск случайного замыкания на корпус или соседние контакты.

Технические характеристики

• Поперечное сечение жилы: 1 мм2 (AWG 18)
• Длина контактной части: 12 мм
• Материал контактной части: медь М0, лужёная (олово с висмутом)
• Материал изоляции: полипропилен (PP), UL94 HB - самозагасающий
• Форма фланца: трубчатая
• Цвет изоляции: красный
• Тип конструкции: стандартная, проклеенная
• Содержание галогенов: да

Совместимость и монтаж

Подходит для клемм с посадочным отверстием до 5,5 мм. Для монтажа используйте обжимной инструмент с матрицей для сечений 1–1,5 мм2. Обжим выполняйте равномерно, чтобы не повредить изоляцию. Проклеенный слой внутри изоляции предотвращает выскальзывание жилы после обжима. Убедитесь, что все проволочки попали внутрь гильзы - не допускайте выхода жилы за её край.

Безопасность и стандарты

Изоляция выполнена из полипропилена, соответствующего классу горючести UL94 HB - материал не поддерживает горение. Лужёное покрытие снижает окисление и улучшает долговечность контакта. Однако продукт содержит галогены - не рекомендован для применений с требованием HALOGEN-FREE (например, в метро, тоннелях, судостроении).

Преимущества

• Готовая изоляция - не требуется дополнительная термоусадка или изолента
• Отсутствие заусенцев внутри изоляционной втулки - снижает риск повреждения жилы при обжиме
• Лужёная медь - лучшая проводимость и устойчивость к коррозии
• Проклеенная конструкция - гарантирует плотную фиксацию провода даже при вибрациях
• Яркий цвет (красный) - позволяет легко идентифицировать фазу или цепь

Ограничения применения

• Не применяется для одножильных проводов - предназначена только для многожильных
• Не подходит для высоких температур выше +105 C - полипропилен теряет прочность
• Не использовать в средах с требованиями к отсутствию галогенов - например, в закрытых транспортных системах
• Не рассчитана на нагрузки свыше 16 А - проверьте соответствие тока в цепи

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Обжим проводов к клеммам PLC-модулей в автоматизированных линиях
• Соединение световых устройств в системах освещения с частыми перегрузками
• Подключение датчиков и исполнительных механизмов в контроллерных шкафах

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - 12 мм. Перебор - риск ослабления контакта.
• Выбирайте инструмент с регулировкой усилия - слишком большой зажим деформирует изоляцию.
• Проверяйте качество обжима: провод не должен свободно двигаться внутри гильзы.
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может вызвать окисление контактов.
• Этот наконечник-гильза DKC if1-12rd совместим с сериями Quadro - идеально подходит для комплектации модульных решений DKC.
