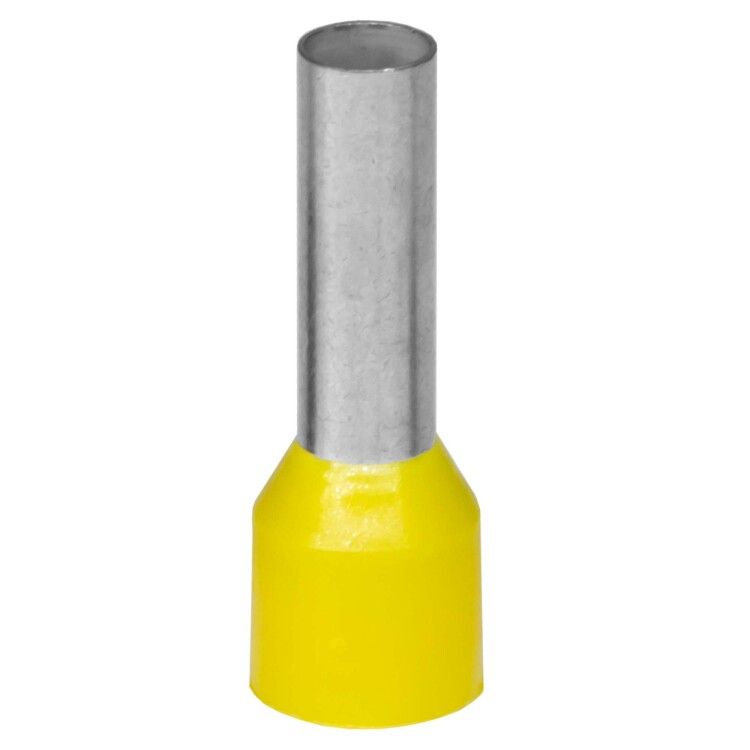

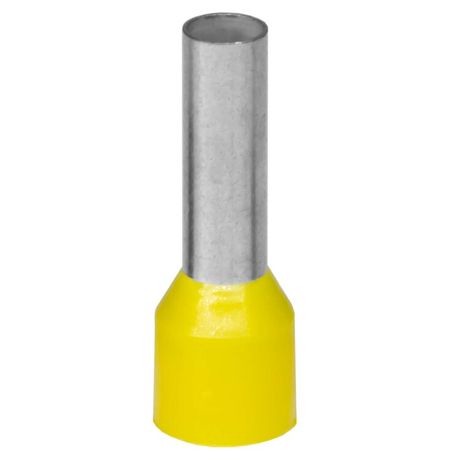

Наконечник-гильза с изол. фланцем для жилы сечением 25кв.мм, длина контактной части 22мм, желтый | IF25-22YW DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if25-22yw предназначен для надежного оконцевания многожильных медных проводников сечением 25 мм2. Благодаря изолированному фланцу и лужёной меди обеспечивает безопасное соединение без необходимости дополнительной изоляции. Применяется в силовой и управляющей электронике, где важна защита от случайного контакта.

Назначение и область применения

Наконечник-гильза с изолированным фланцем используется для оконцевания многожильных проводов перед установкой в клеммы, разъёмы или болтовые соединения. Особенно эффективен там, где требуется исключить риск прикосновения к токоведущим частям после монтажа. Подходит для работы с кабелями на напряжение до 1000 В. Часто применяется в распределительных щитах, панелях управления, промышленном оборудовании, станках и системах автоматизации.

Технические характеристики

• Поперечное сечение жилы: 25 мм2
• Длина контактной части: 22 мм
• Материал контактной части: медь М0, лужёная (олово с висмутом)
• Материал изоляции: полипропилен (PP), самозагасающий (UL94 HB)
• Форма фланца: трубчатая
• Цвет изоляции: желтый
• AWG эквивалент: 4
• Галогены: содержатся
• Тип конструкции: стандартная, проклеенная

Совместимость и монтаж

Наконечник-гильза совместим с клеммами, рассчитанными на провода 25 мм2 и диаметром штыревых контактов до 8–9 мм. Для монтажа используйте обжимной инструмент с матрицей для сечений 16–25 мм2. Обжим должен быть равномерным - проверьте, чтобы изоляционный фланец плотно прилегал к кабелю, а медная часть не деформировалась. Проклеенный слой внутри изоляции предотвращает выскальзывание жилы при нагрузке. Убедитесь, что длина зачищенной жилы соответствует глубине гильзы - 22 мм.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не поддерживает горение (соответствует UL94 HB). Это снижает риск распространения пламени при перегрузке. Однако материал содержит галогены - не рекомендован для помещений с особыми требованиями к дымообразованию (например, метро, больницы). Лужёное покрытие защищает от окисления и увеличивает срок службы контакта.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной термоусадке или изоленте
• Лужёная медь обеспечивает низкое переходное сопротивление и долгий срок службы
• Автоматическая формовка изоляции гарантирует отсутствие заусенцев внутри гильзы - не повреждает жилы при обжиме
• Проклеенная конструкция предотвращает выпадение проводников из гильзы
• Ярко-желтый цвет позволяет легко идентифицировать сечение и фазу в многофазных цепях

Ограничения применения

• Не предназначена для одножильных проводов - требует многожильной жилы
• Содержание галогенов делает её непригодной для применений в закрытых помещениях с высокими требованиями к безопасности дыма (по нормам IEC 60754-2)
• Не использовать в условиях постоянного воздействия открытого огня или температур выше +105 C
• Не подходит для кабелей с сечением менее 16 мм2 или более 35 мм2 - возможен некачественный обжим

Примеры использования

• Подключение входного кабеля к главному автомату в распределительном щите
• Обжим фазных проводов в частотных преобразователях
• Соединение мощных двигателей с клеммными колодками
• Монтаж заземляющих проводников в промышленных установках

Практические советы

• Перед обжимом обязательно зачистите жилу точно на 22 мм - меньше не хватит, больше вызовет выступание проводников
• Выбирайте обжимной инструмент с регулировкой усилия - переобжим может треснуть изоляцию, недостаточное - приведёт к плохому контакту
• Проверяйте качество обжима: попробуйте потянуть провод - он не должен выскользнуть
• При использовании в вибрационных средах (станки, транспорт) дополнительно контролируйте затяжку клемм каждые 6 месяцев
• Цвет желтый соответствует стандарту IEC 60445 - часто используется для L1/фазы A; учитывайте это при комплектации системы
