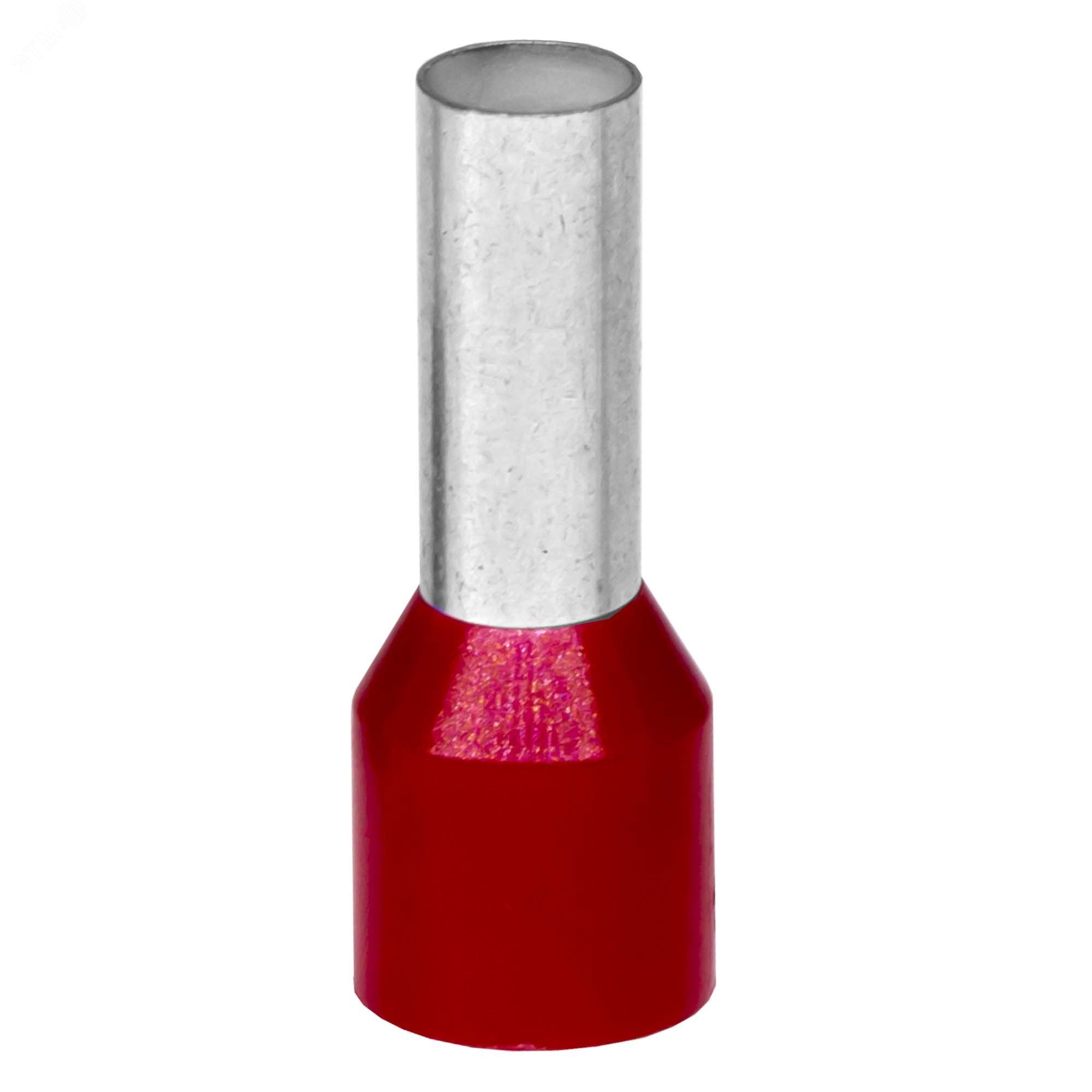

Наконечник-гильза с изолированным фланцем для жилы сечением 95кв.мм, длина контактной части 25мм, красный (НШВИ 95-25) | IF95-25RD DKC ДКС

Наконечник-гильза с изолированным фланцем НШВИ 95-25 от DKC (ДКС) предназначен для надёжного оконцевания многожильных медных проводников сечением 95 мм2. Продукт сочетает механическую прочность, электроизоляцию и удобство монтажа - идеально подходит для силовых соединений в распределительных щитах, панелях управления и на оборудовании высокой мощности.

Назначение и область применения

Наконечник-гильза НШВИ 95-25 используется для оконцевания многожильных проводов, чтобы предотвратить расслоение жил при зажиме в клеммах, автоматических выключателях, контакторах и других устройствах. Благодаря изолированному фланцу исключается риск случайного замыкания на корпус или соседние элементы. Подходит для установки в шкафах, на станках, конвейерах, системах освещения и энергообъектах с токами до 250 А.

Технические характеристики

• Сечение жилы: 95 мм2
• Длина контактной части: 25 мм
• Материал контактной части: медь М0
• Покрытие: олово с добавлением висмута (повышает проводимость и устойчивость к окислению)
• Изоляция: полипропилен, самозагасающий (UL94 HB), без галогенов
• Цвет изоляции: красный
• Тип: НШВИ - наконечник штыревой с изолированной втулкой
• Производитель: DKC (ДКС), серия Quadro
• Артикул: if95-25rd

Совместимость и монтаж

Наконечник-гильза НШВИ 95-25 совместим с клеммами и болтовыми зажимами, рассчитанными на провода 95 мм2. Для монтажа используйте обжимной инструмент с матрицей, соответствующей размеру НШВИ 95–25. Обжим должен быть равномерным - проверьте, что все жилы плотно заполнены гильзу, а изоляция не деформируется. Посадочный диаметр контактной части оптимизирован под стандартные болты M8–M10. Убедитесь, что внутренний диаметр клеммы не меньше 8 мм.

Безопасность и стандарты

• Изоляция соответствует UL94 HB - материал не поддерживает горение
• Не содержит галогенов - снижает образование токсичных веществ при перегреве
• Покрытие оловом с висмутом обеспечивает стабильную проводимость даже при циклических нагрузках
• Термопластическая форма изоляции выполнена на автоматическом оборудовании - нет заусенцев, которые могли бы повредить изоляцию провода

Преимущества

• Изолированный фланец исключает необходимость в дополнительной изоляции после монтажа
• Высокая электропроводность благодаря меди М0 и оловянно-висмутовому покрытию
• Устойчивость к нагреву и химическим воздействиям благодаря полипропиленовой изоляции
• Чёткая цветовая маркировка (красный) позволяет быстро идентифицировать сечение при обслуживании
• Гладкая внутренняя поверхность изоляции предотвращает повреждение жил при введении провода

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных
• Работает при температуре до +105 C; не рекомендуется для постоянного использования выше этого значения
• Не подходит для применений с частыми вибрациями без дополнительной фиксации (например, в движущихся механизмах)
• Обжим требует специализированного инструмента - обычные клещи не обеспечивают нужного качества соединения
• Не использовать в условиях постоянного погружения в воду - хотя изоляция герметична, IP-класс не указан и не гарантируется

Примеры использования

• Подключение входного кабеля 95 мм2 к главному автомату в распределительном щите
• Соединение кабеля питания с контактором на промышленном конвейере
• Запитка частотного преобразователя через клеммную колодку
• Фиксация нулевых и заземляющих проводников в щитах с большой плотностью сборки

Практические советы

• Перед обжимом удалите изоляцию провода точно на длину гильзы - 25 мм. Перебор - риск оголённых жил, недобор - плохой контакт
• Выбирайте обжимной инструмент с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - трещины в медной гильзе
• Проверяйте качество соединения: попробуйте потянуть провод - он не должен выскальзывать
• Для длительной эксплуатации в агрессивной среде (высокая влажность, химические пары) дополнительно смажьте контактную часть антикоррозийной пастой
• Наконечник-гильза НШВИ 95-25 от DKC (ДКС) совместим с продуктами серии Quadro - можно собирать единые системы с одинаковым качеством исполнения
