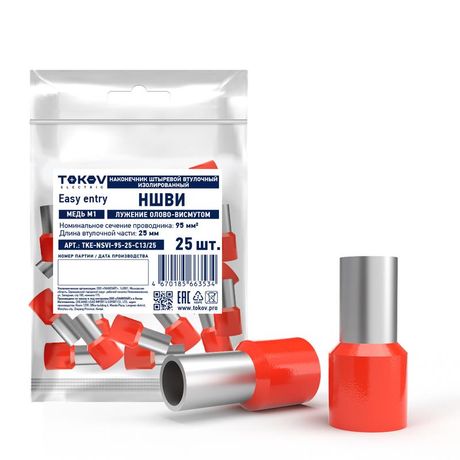

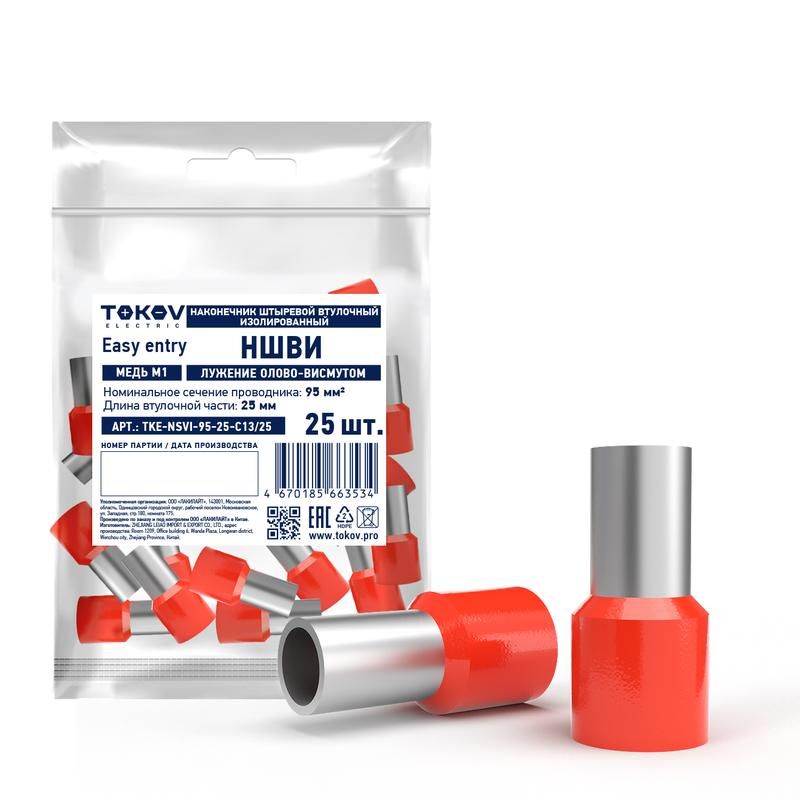

Наконечник штыревой втулочный изолированный НШВИ 95-25 TOKOV ELECTRIC TKE-NSVI-95-25-C13/25

Наконечник штыревой втулочный изолированный 95-25 НШВИ от TOKOV ELECTRIC предназначен для надёжного соединения медных многожильных проводников сечением 95 мм2 с контактными элементами. Артикул tke-nsvi-95-25-c13/25 обеспечивает безопасную передачу тока в условиях повышенной нагрузки, особенно там, где важна изоляция и устойчивость к внешним воздействиям.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных проводов перед подключением к болтовым зажимам, автоматическим выключателям, контакторам и другим коммутационным устройствам. Подходит для силовых цепей в распределительных щитах, на станках, в системах управления и промышленном оборудовании. Благодаря изоляции, применение возможно в местах с ограниченным доступом и высокой плотностью компонентов.

Технические характеристики

• Номинальное сечение провода: 95 мм2 - рассчитан на токовые нагрузки до 280 А (по ГОСТ 7385);
• Длина втулки: 25 мм - оптимальна для надёжной обжимной фиксации;
• Материал втулки: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Материал изоляции: полипропилен (PP) - устойчив к механическим повреждениям, химически инертен, не содержит галогенов;
• Цвет изоляции: красный - соответствует стандартной цветовой маркировке для больших сечений;
• Тип конструкции: стандартная - однократный обжим, без дополнительных креплений.

Совместимость и монтаж

Подходит для обжима специальными клещами с матрицами под сечение 95 мм2. Обязательно используйте инструмент с правильным усилием - недостаточный обжим вызывает нагрев, перегрузка - риск повреждения изоляции. Диаметр входного отверстия втулки соответствует стандартному для проводов 95 мм2. Убедитесь, что жилы полностью заполнены втулку перед обжимом. Изоляция не предназначена для механического натяжения - провод должен быть зафиксирован дополнительно в зажиме устройства.

Безопасность и стандарты

Изготовлен без галогенов - при возгорании не выделяет токсичных паров, соответствует требованиям экологической безопасности. Материал изоляции PP имеет класс самозатухания и работает в температурном диапазоне от –40C до +105C. Соответствует общепринятому стандарту ГОСТ 7385 для наконечников типа ШВИ.

Преимущества

• Готовая изоляция исключает необходимость дополнительной термоусадки или изолирования после монтажа;
• Высокая прочность соединения благодаря качественной меди и точной форме втулки;
• Устойчивость к старению и ультрафиолету - долгий срок службы даже в условиях повышенной влажности;
• Яркая красная изоляция упрощает визуальный контроль и предотвращает путаницу при обслуживании.

Ограничения применения

Не применяется для одножильных проводов - конструкция рассчитана исключительно на многожильные. Не рекомендован для постоянного погружения в жидкости или работы в средах с агрессивными химическими веществами. Температура окружающей среды выше +105C снижает долговечность изоляции. Не следует использовать в качестве самостоятельного крепления - всегда закрепляйте через болтовые зажимы.

Примеры использования

• Подключение мощных двигателей к частотным преобразователям;
• Фиксация проводов в главных рубильниках и автоматических выключателях 100–250 А;
• Соединение шины с кабельным выводом в распределительных пунктах заводских линий;
• Обустройство заземляющих контуров в крупных объектах.

Практические советы

• Перед установкой проверьте соответствие сечения провода - допускается +-5%, но не более;
• Используйте только подходящие обжимные клещи - некорректный инструмент деформирует втулку и снижает надёжность;
• После обжима потяните за провод - он не должен выскальзывать из втулки;
• При работе в холоде (ниже –20C) согрейте наконечник руками - полипропилен становится хрупким;
• Артикул tke-nsvi-95-25-c13/25 совместим с другими изделиями серии NШВИ от TOKOV ELECTRIC - можно собирать унифицированные комплекты.
