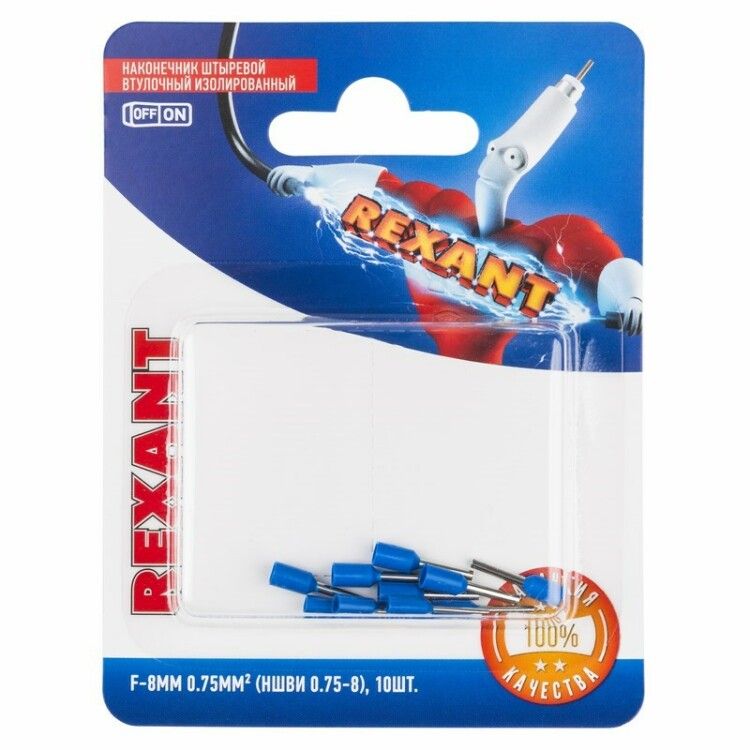

Наконечник штыревой втулочный изолированный F-8 мм 0.75 мм2 (НШВи 0.75-8 / E7508) синий - это готовый контактный элемент для надёжного и безопасного подключения многожильных проводов сечением 0,75 мм2. Бренд Rexant предлагает этот наконечник как часть стандартизированной серии решений для электромонтажа, где важна скорость, герметичность и долговечность соединения.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВи 0.75-8 используется для создания прочного и изолированного контакта между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммными колодками, реле или силовыми разъёмами. Применяется в бытовых и промышленных сетях: щитовые устройства, станки, системы управления, освещение, конвейеры. Особенно эффективен там, где требуется быстро и качественно соединить два провода одного сечения без скрутки или пайки.

Технические характеристики

• Сечение провода: 0,75 мм2 - подходит для медных многожильных проводов этого размера;
• Диаметр отверстия: 1,5 мм - совместим с болтами и винтами стандартного размера M1,5–M2;
• Длина втулки: 8 мм - обеспечивает достаточную площадь обжима для устойчивого контакта;
• Материал втулки: латунь - высокая проводимость, механическая прочность и коррозионная стойкость;
• Покрытие: лужёное - предотвращает окисление, улучшает паяемость и снижает переходное сопротивление;
• Изоляция: ПВХ - синяя трубчатая манжета, защищающая место соединения от влаги, пыли и случайного контакта;
• Форма фланца: трубчатая - позволяет легко вставлять провод и сохраняет форму после обжима;
• Количество в упаковке: 10 штук.

Совместимость и монтаж

Наконечник НШВи 0.75-8 монтируется исключительно методом обжима. Для работы нужны специальные клещи - кримперы с матрицей под диаметр 1,5 мм и сечение 0,75 мм2. Рекомендованы модели: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Перед обжимом необходимо зачистить изоляцию провода на длину около 8 мм. Обжим должен быть равномерным - не допускается перекос или повреждение жил. После обжима изоляция должна плотно прилегать к основанию наконечника, не открывая токоведущую часть.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к изолированным контактным элементам для электромонтажа. Материалы (латунь, ПВХ) соответствуют нормам безопасности для работы в условиях до 600 В переменного тока. Изоляция ПВХ обеспечивает защиту от случайного прикосновения и повышенной влажности. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.5 реализуется через применение сертифицированных материалов и технологий производства Rexant.

Преимущества

• Удобство установки - два провода можно подключить одновременно в одну точку без дополнительных перемычек;
• Высокая надёжность соединения - обжим гарантирует постоянный контакт без ослабления со временем;
• Защита от окисления - лужёное покрытие увеличивает срок службы в агрессивных средах;
• Электробезопасность - изоляция полностью закрывает токоведущую часть, исключая риск поражения;
• Цветовая маркировка - синий цвет соответствует стандарту цветового кодирования для сечения 0,75 мм2.

Ограничения применения

• Не применяется для одножильных проводов - предназначены исключительно для многожильных;
• Не рекомендуется использовать при температуре выше +80 C - ПВХ изоляция теряет эластичность;
• Запрещено использование без обжима - попытки затянуть винтом вместо обжима приведут к плохому контакту и нагреву;
• Не подходит для проводов большего сечения - превышение 0,75 мм2 вызовет проскальзывание и потерю контакта.

Примеры использования

• Подключение входного кабеля к автомату в распределительном щите;
• Присоединение двух проводов от датчиков к одной клемме контроллера;
• Монтаж цепей управления на станках с частотным преобразователем;
• Сборка световых панелей или систем аварийного освещения с множеством ответвлений.

Практические советы

• Перед обжимом проверьте соответствие сечения провода и наконечника - даже небольшая разница (например, 1,0 мм2 вместо 0,75 мм2) снижает надёжность;
• Используйте только подходящие кримперы - некорректный инструмент деформирует втулку и повреждает жилы;
• Проверяйте качество обжима: после сжатия провод не должен свободно двигаться внутри втулки;
• Храните наконечники в сухом месте - хотя они изолированы, длительное воздействие влаги может повредить лужёное покрытие;
• Для массового монтажа используйте наборы с несколькими типоразмерами - это сэкономит время и минимизирует ошибки.
