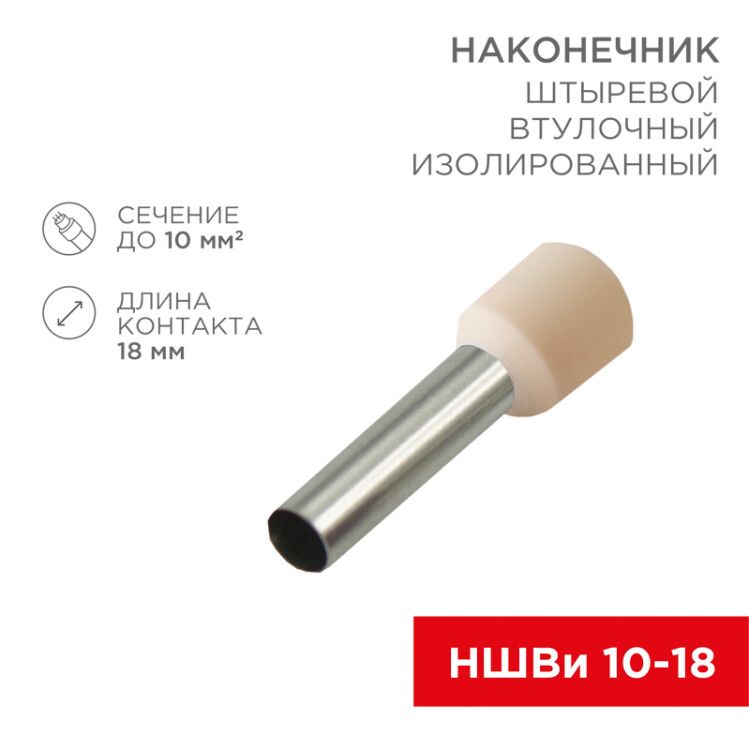

Наконечник штыревой втулочный изолированный F-18 мм 10 мм² (НШВи 10-18) слоновая кость | 08-1826 REXANT MEET

Наконечник штыревой втулочный изолированный F-18 мм 10 мм2 (НШВи 10-18) слоновая кость от Rexant - это готовый контактный элемент для надёжного и безопасного подключения многожильных медных проводов сечением 10 мм2. Благодаря изолированной втулке и лужёной латуни, НШВи 10-18 исключает необходимость облуживания или скрутки, ускоряя монтаж и повышая долговечность соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-18 мм 10 мм2 (НШВи 10-18) применяется для создания прочных и герметичных соединений между многожильными медными проводами и зажимами оборудования. Подходит для установки в распределительных щитах, на автоматах, контакторах, клеммниках, трансформаторах и другом промышленном или бытовом оборудовании. Особенно эффективен там, где требуется подключение двух проводов к одной клемме - например, при удлинении цепи или параллельном подключении нагрузок.

Технические характеристики

• Поперечное сечение провода: 10 мм2
• Длина втулки: 18 мм
• Диаметр отверстия: 4,9 мм - совместим с болтами M5
• Материал втулки: латунь с электролитическим лужением - обеспечивает хорошую проводимость и антикоррозийную стойкость
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям, влаге и перепадам температур
• Цвет изоляции: слоновая кость - позволяет легко отличить фазу/нейтраль при визуальной проверке
• Тип монтажа: обжимной - требует специальный инструмент
• Конструкция: трубчатая, с конической манжетой для легкого введения провода

Совместимость и монтаж

Наконечник НШВи 10-18 рассчитан на два провода сечением до 10 мм2 каждый. Для качественного обжима используйте кримперы с матрицей, подходящей под размер 10 мм2:

• HT-8164 (артикул 12-3206)
• HT-301E (артикул 12-3114)
• HT-301S (артикулы 12-3119, 12-3019-4)

Перед обжимом зачистите изоляцию провода на длину 18–20 мм. Убедитесь, что все жилы полностью вошли в втулку - не допускайте выступающих концов. Обжим должен быть равномерным, без трещин в изоляции. После монтажа проверьте надёжность крепления - провод не должен свободно двигаться внутри наконечника.

Безопасность и стандарты

Наконечник штыревой втулочный изолированный F-18 мм 10 мм2 (НШВи 10-18) соответствует требованиям к безопасности электромонтажных изделий. Лужёная поверхность снижает риск окисления, а ПВХ-изоляция предотвращает случайные замыкания. Применяется в сетях переменного тока до 1000 В. Не предназначен для работы в условиях постоянного погружения в воду или высоких температур выше +70 C.

Преимущества

• Устраняет необходимость вручную облуживать провода - экономит время и снижает вероятность брака
• Поддерживает двойное подключение - один наконечник принимает два провода, уменьшает количество точек соединения
• Изолированная конструкция защищает от короткого замыкания и попадания влаги
• Лужёная латунь увеличивает срок службы контакта и снижает переходное сопротивление
• Коническая манжета упрощает введение многожильного провода - особенно важно при работе с гибкими кабелями

Ограничения применения

• Не используется с алюминиевыми проводами - материал втулки (латунь) несовместим с алюминием
• Не предназначены для частых демонтажей - после нескольких разборок обжим теряет плотность
• Работает только при температуре от -40 C до +70 C - вне этого диапазона изоляция становится хрупкой
• Не рекомендован для открытого монтажа в агрессивных средах (например, солевые испарения, кислоты)

Примеры использования

• Подключение входного кабеля 2×10 мм2 к автоматическому выключателю в щитовой
• Замена старого скрученного соединения на клемму двигателя насоса
• Присоединение двух выходных проводов от преобразователя частоты к одной клемме управления
• Монтаж заземляющего проводника в распределительном устройстве

Практические советы

• Выбирайте кримпер с регулировкой усилия - слишком слабый обжим вызывает плохой контакт, слишком сильный - повреждает жилы
• Проверяйте соответствие диаметра отверстия (4,9 мм) размеру болта - для М5 подходит идеально, для М6 потребуется другой наконечник
• При использовании в сырых помещениях дополнительно уплотняйте место соединения термоусадкой
• Цвет «слоновая кость» часто используют для фазных проводов - соблюдайте цветовую маркировку согласно ПУЭ
• Храните наконечники в сухом месте - даже лужёная латунь может окисляться при длительном воздействии влаги
