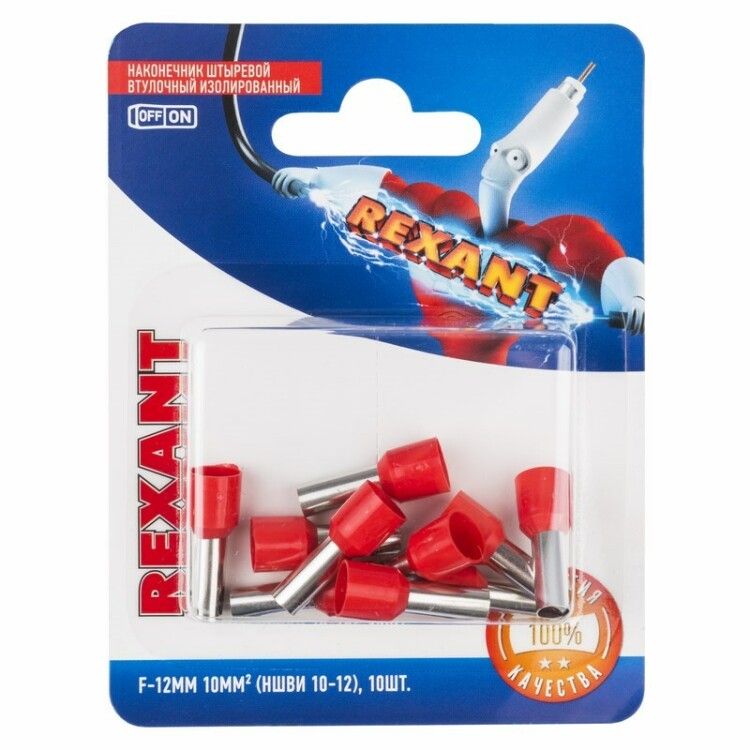

Наконечник штыревой втулочный изолированный F-12мм 10мм² (НШВи 10-12 / E10-12) красный (в упак. 10шт.) | 06-0410-A REXANT MEET

Наконечник штыревой втулочный изолированный F-12 мм 10 мм2 (НШВи 10-12 / E10-12) красный от Rexant - это готовый контактный элемент для надёжного обжима многожильных медных проводов сечением 10 мм2. Применяется в распределительных щитах, на станках, в автоматике и бытовых сетях. Артикулы etm06-0410-a и 06-0410-a позволяют легко найти этот наконечник в каталогах.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-12 мм 10 мм2 (НШВи 10-12 / E10-12) используется для создания прочного и долговечного соединения между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммами, контакторами или шинами. Он исключает необходимость скручивать жилы или облуживать их паяльником. Особенно эффективен там, где требуется подключить два провода одновременно - например, при удвоении тока или параллельном подключении цепей. Подходит для промышленного оборудования, систем управления, силовой электроники и домашней электропроводки.

Технические характеристики

• Сечение провода: 10 мм2 - подходит для медных многожильных проводов этого размера;
• Диаметр отверстия: 4,9 мм - совместим с болтами и винтами до M5;
• Длина втулки: 12 мм - обеспечивает достаточную площадь обжима для устойчивости;
• Материал втулки: латунь - высокая проводимость и механическая прочность;
• Покрытие: лужёное - предотвращает окисление, улучшает пайку и контакт;
• Изоляция: ПВХ - защищает от случайного касания, влаги и пыли;
• Цвет: красный - стандартизированная цветовая маркировка для удобства идентификации;
• Тип монтажа: обжимной - требует специальный инструмент, не допускает пайки;
• Форма фланца: трубчатая - позволяет вставлять провод с одного конца, без разборки;
• Количество в упаковке: 10 штук.

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-12 мм 10 мм2 (НШВи 10-12 / E10-12) монтируется только обжимом. Для работы нужны кримперы с матрицей под размер 10 мм2. Рекомендуются следующие модели: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Перед обжимом необходимо зачистить изоляцию провода на длину около 12–13 мм. Обжим должен быть равномерным - не пережимать, чтобы не повредить жилы, и не недожимать, чтобы избежать люфта. Коническая манжета из ПВХ облегчает введение провода внутрь втулки, особенно при работе с гибкими многожильными проводами.

Безопасность и стандарты

Изолированный наконечник соответствует требованиям безопасности для электромонтажа в условиях повышенной влажности и наличия пыли благодаря герметичной ПВХ-изоляции. Наличие лужёного покрытия снижает риск коррозии и увеличивает срок службы соединения. Хотя сертификаты не указаны, материал и исполнение соответствуют распространённым отраслевым нормам для аналогичных изделий.

Преимущества

• Удобство установки двух проводов одновременно - экономит время и места в клеммах;
• Изоляция из ПВХ защищает от поражения током и внешних факторов;
• Латунная втулка с лужением гарантирует стабильный контакт и долгую службу;
• Чёткая цветовая маркировка (красный) ускоряет поиск нужного типа при сборке;
• Не требует пайки - безопаснее и быстрее, чем классические методы.

Ограничения применения

• Подходит только для медных многожильных проводов сечением 10 мм2 - не использовать с алюминием или одножильными проводами;
• Не предназначены для подключения под винты больше M5 - диаметр отверстия ограничен;
• Требуется обязательное использование обжимного инструмента - нельзя монтировать вручную или паять;
• Работает в температурном диапазоне, ограниченном свойствами ПВХ (обычно до +70…+80 C);
• Не рекомендуется для открытого монтажа в агрессивных средах - химически активные вещества могут повредить изоляцию.

Примеры использования

• Подключение входного автомата в щите - два провода от ввода на один зажим;
• Замена старого соединения на станке с облуженной скруткой - быстрая замена на надёжный наконечник;
• Монтаж клеммы питания частотного преобразователя - устраняет вибрационный люфт;
• Создание ответвлений в распределительной коробке - вместо скрутки с изолентой.

Практические советы

• Перед обжимом проверьте, что зачищенная часть провода полностью вошла в втулку - не должно быть торчащих жил;
• Выбирайте кримпер с подходящей матрицей - неправильный инструмент вызывает плохой контакт или трещины в изоляции;
• Проверяйте качество обжима: после сжатия провод не должен свободно двигаться внутри втулки;
• Храните наконечники в сухом месте - хотя они изолированы, длительное воздействие влаги может повредить лужёное покрытие;
• Этот тип наконечника (НШВи) лучше всего применять именно там, где важна скорость и надёжность - не используйте его для временных подключений.
