Наконечник штыревой втулочный изолированный F-14 мм 2х10 мм² (НШВи(2) 10-14/ Ги2 10-14) красный | 08-2812 REXANT MEET

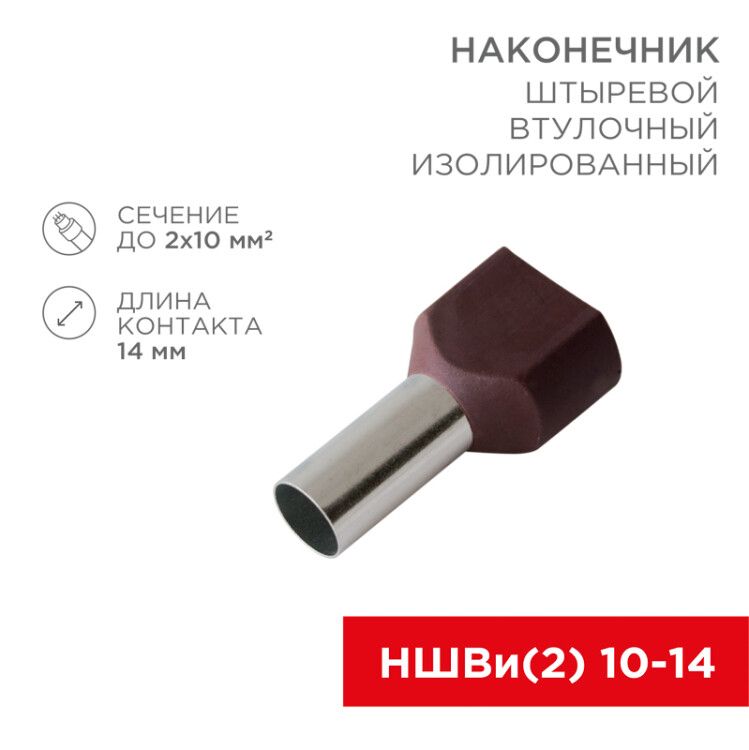

Наконечник штыревой втулочный изолированный F-14 мм 2х10 мм2 (НШВи(2) 10-14 / НГи2 10-14) красный от Rexant предназначен для надёжного и быстрого подключения двух многожильных медных проводов сечением по 10 мм2 каждый. Этот тип наконечника устраняет необходимость в скрутках или облуживании, обеспечивает герметичное соединение и легко монтируется стандартными обжимными инструментами.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-14 мм 2х10 мм2 (НШВи(2) 10-14 / НГи2 10-14) красный используется для создания прочного и долговечного электрического контакта между двумя проводами и зажимом оборудования - например, автоматическими выключателями, клеммными колодками, контактами реле или силовой аппаратуры. Применяется в распределительных щитах, на производстве, в системах автоматизации, на транспорте и в бытовых установках, где требуется соединить два провода одного сечения одним элементом.

Технические характеристики

• Тип: Двойной втулочный штыревой наконечник
• Сечение проводника: 2 × 10 мм2 (возможно подключение двух проводов по 10 мм2 каждый)
• Длина втулки: 14 мм
• Диаметр отверстия: 6,9 мм - совместим с болтами M6–M8
• Материал втулки: Латунь с электролитическим лужением - повышает антикоррозийную стойкость и улучшает проводимость
• Изоляция: Да, выполнена из ПВХ - предотвращает случайные замыкания и защищает от влаги
• Цвет изоляции: Красный - стандартизированная цветовая маркировка для удобства идентификации
• Форма фланца: Трубчатая - обеспечивает равномерное распределение усилия при обжиме
• Способ монтажа: Обжимной - требует применения специального инструмента

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-14 мм 2х10 мм2 (НШВи(2) 10-14 / НГи2 10-14) красный совместим с обжимными клещами, поддерживающими матрицы для двойных втулок. Для качественного обжима рекомендуются следующие модели: HT-8164 (арт. 12-3206), HT-301E (арт. 12-3114), HT-301S (арт. 12-3119, 12-3019-4).

Перед монтажом необходимо зачистить изоляцию с обоих проводов на длину, соответствующую глубине втулки (не менее 14 мм). Жилы вставляются в втулку до упора - коническая манжета из ПВХ облегчает введение многожильных проводов. После этого выполняется обжим в районе металлической части, не задевая изоляцию. Убедитесь, что обжим плотный - провода не должны свободно двигаться внутри втулки.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к изолированным соединениям для электромонтажа. Материалы (латунь, ПВХ) соответствуют нормам безопасности для работы в условиях повышенной влажности и температурных перепадов. Изоляция предотвращает доступ к токоведущим частям после установки. Однако не предназначен для использования в цепях свыше 1000 В переменного тока без дополнительной защиты.

Преимущества

• Заменяет две отдельные точки подключения - снижает количество компонентов и ускоряет сборку
• Лужёная поверхность уменьшает окисление и увеличивает срок службы контакта
• ПВХ-изоляция защищает от влаги, пыли и механических повреждений
• Яркий красный цвет позволяет быстро отличить этот наконечник от других в сложных коммутационных схемах
• Стандартный диаметр отверстия 6,9 мм обеспечивает совместимость с большинством распространённых клемм и болтов

Ограничения применения

• Не предназначается для одножильных проводов - только для многожильных медных
• Работает только при использовании правильного обжимного инструмента - попытки затянуть болтом или использовать плоскогубцы приведут к плохому контакту или повреждению
• Не допускается использование в условиях постоянного погружения в жидкости - хотя изоляция IP65+ по уровню защиты, она не является герметичной для длительного контакта с водой
• Максимальное сечение - 10 мм2 на каждую втулку; применение проводов большего сечения недопустимо

Примеры использования

• Подключение двух выходных проводов от терморегулятора к одной клемме автомата в щите освещения
• Соединение параллельных проводов питания двигателя на промышленном конвейере
• Установка в распределительной коробке для объединения фазных проводов от двух групп розеток
• Монтаж в системах управления насосами, вентиляторами, нагревательными элементами

Практические советы

• Выбирайте обжимной инструмент с регулировкой давления - это гарантирует одинаковое качество соединения даже при массовом монтаже
• Проверьте соответствие диаметра отверстия (6,9 мм) болту или клемме перед закупкой - не все устройства подходят под M6
• При работе в сырых помещениях дополнительно используйте термоусадочные трубки на место перехода изоляции - повысится степень защиты
• Не применяйте наконечник для алюминиевых проводов - материал втулки (латунь) несовместим с алюминием и вызывает гальваническую коррозию
• Храните в сухом месте - хотя изоляция защищает, длительное воздействие высокой влажности может снизить адгезию ПВХ
