Наконечник штыревой втулочный изолир. (НШВИ F-16мм) 25кв.мм (СЕ250016yellow) желт. REXANT 08-0833 MEET

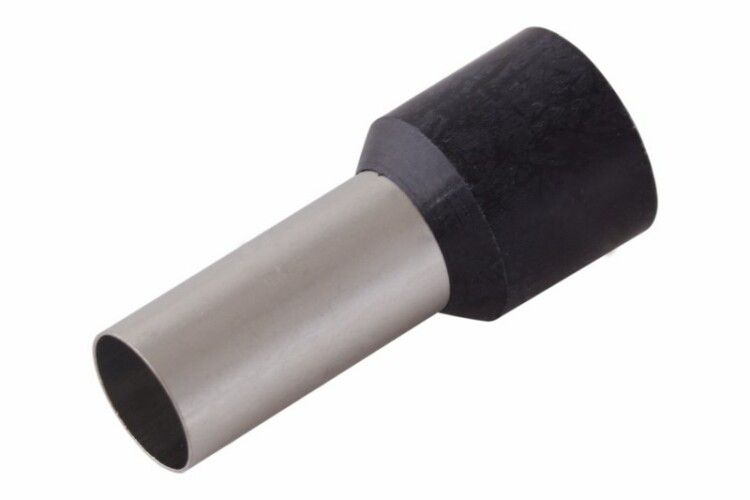

Наконечник штыревой втулочный изолированный F-16 мм 25 мм2 (НШВи 25-16) черный от REXANT - это готовое решение для надёжного обжима многожильных медных проводов сечением 25 мм2. Продукт сочетает латунную втулку с лужёным покрытием и ПВХ-изоляцией, обеспечивая безопасное и долговечное соединение в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Наконечник НШВи 25-16 используется для подготовки концов многожильных медных проводов перед подключением к клеммам, автоматам, контактам оборудования. Он исключает необходимость облуживания или скручивания жил, ускоряя монтаж и повышая качество соединения. Подходит для установки в распределительных щитах, на станках, конвейерах, осветительных системах и других устройствах, где требуется прочное и герметичное соединение.

Технические характеристики

• Сечение провода: 25 мм2
• Длина втулки: 16 мм (F-16 мм)
• Диаметр отверстия: 7,9 мм
• Общая длина наконечника: 29 мм
• Материал втулки: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: чёрный
• Тип конструкции: трубчатая, стандартная
• Температурный режим работы: от –40 C до +80 C
• Способ монтажа: обжим пресс-клещами

Совместимость и монтаж

Наконечник НШВи 25-16 совместим с любыми обжимными клещами, поддерживающими матрицу для сечений 16–25 мм2. Рекомендовано использовать профессиональные инструменты, например, пресс-клещи HT-301S (артикул 12-3119). Перед обжимом необходимо зачистить изоляцию провода на длину 16–18 мм, чтобы полностью заполнить втулку. Коническая манжета из ПВХ облегчает введение многожильного провода внутрь втулки, предотвращая выскальзывание отдельных жил.

Безопасность и стандарты

Изолированная конструкция снижает риск случайного касания токоведущих частей. Материалы соответствуют требованиям безопасности для электромонтажа в помещениях с нормальной влажностью. Лужённая поверхность втулки препятствует окислению, сохраняя хорошую проводимость даже после длительной эксплуатации. Устройство не имеет сертификации по ГОСТ/IEC, однако выполнено в соответствии с отраслевыми практиками для аналогичных изделий.

Преимущества

• Устраняет необходимость в облуживании проводов - экономит время и трудозатраты
• ПВХ-изоляция защищает место соединения от влаги, пыли и механических повреждений
• Латунь с лужением гарантирует высокую электропроводность и устойчивость к коррозии
• Чёткая цветовая маркировка (черный) позволяет легко отличать наконечники по сечению
• Готовая форма с манжетой минимизирует риск перегиба жил при монтаже

Ограничения применения

• Не предназначены для одножильных проводов - работают только с многожильными медными жилами
• Запрещено применять в средах с температурой выше +80 C или ниже –40 C
• Не подходят для постоянного погружения в жидкости - IP-класс защиты не указан, изоляция не является гидроизоляционной
• Требуется обязательное использование правильных пресс-клещей; обжим руками или плоскогубцами недопустим - вызывает плохой контакт и нагрев
• Не рекомендуется для циклических вибраций без дополнительной фixации

Примеры использования

• Подключение силового кабеля к входному автомату в щите управления
• Присоединение проводов к клеммам частотного преобразователя
• Монтаж заземления в промышленном оборудовании
• Соединение кабелей в распределительных коробках на объектах с высокой влажностью (бассейны, теплицы, холодильные камеры)

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 25 мм2 требует точного подбора наконечника. Переход на меньшее сечение увеличивает сопротивление, большее - затрудняет монтаж
• При использовании новых пресс-клещей проведите пробный обжим на лишнем проводе - убедитесь, что давление достаточное, а втулка плотно сдавливает все жилы
• После монтажа потяните за провод - он не должен свободно выходить из втулки. Это контроль качества обжима
• Артикулы 08-0833 и etm08-0833 - один и тот же продукт. Оба номера используются REXANT в разных каталогах
• Храните наконечники в сухом месте - хотя изоляция защищает от влаги, длительное хранение во влажной среде может повредить лужёное покрытие
