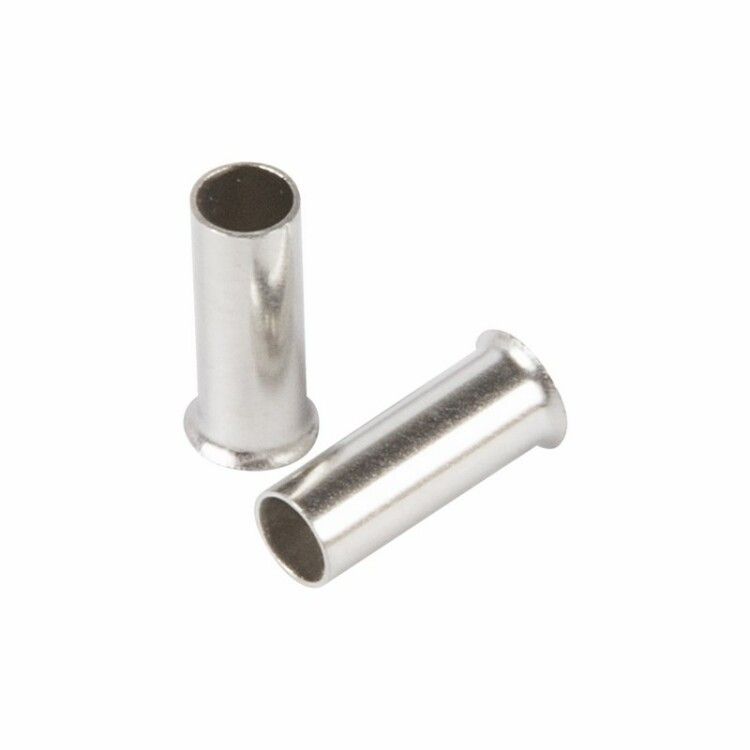

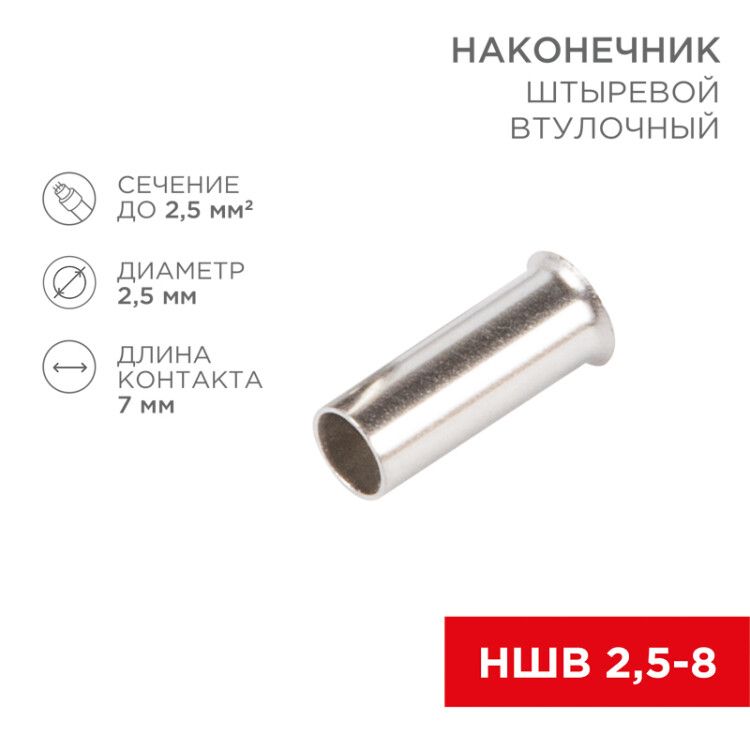

Наконечник штыревой втулочный L-7 мм 2.5 кв (НШВ 2.5-8 НГ 2.5-7), REXANT - 08-0807 MEET

Наконечник штыревой втулочный L-7 мм 2.5 мм2 (НШВ 2.5-8 / НГ 2.5-7) от REXANT - это надёжный элемент для соединения многожильных медных проводов сечением 2,5 мм2 через обжим. Применяется в распределительных щитах, пультах управления, силовой аппаратуре и других системах, где требуется прочное и долговечное контактное соединение.

Назначение и область применения

Этот наконечник используется для подготовки концов многожильных проводов перед подключением к клеммам, болтам или зажимам оборудования. Он исключает необходимость облуживания или скручивания жил, обеспечивая устойчивый токопроводящий контакт. Подходит для установки в автоматических выключателях, контакторах, клеммных колодках, станках, конвейерах, осветительных и промышленных устройствах.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Длина втулки: 7 мм
• Диаметр отверстия: 2,5 мм - подходит для болтов M3
• Материал втулки: латунь - высокая проводимость и механическая прочность
• Покрытие: лужёное - предотвращает окисление, улучшает пайку и снижает переходное сопротивление
• Форма фланца: трубчатая - классическая форма для обжима
• Тип конструкции: стандартная - совместима с большинством обжимных инструментов
• Способ монтажа: обжимной - требует ного инструмента
• Изоляция: отсутствует - применяется там, где изоляция обеспечивается внешними средствами (например, термоусадкой или корпусом)

Совместимость и монтаж

Наконечник штыревой втулочный L-7 мм 2.5 мм2 (НШВ 2.5-8 / НГ 2.5-7) от REXANT монтируется с помощью обжимных клещей. Убедитесь, что инструмент имеет матрицу для сечений 2–2,5 мм2. Рекомендуются следующие модели: HT-864 (артикулы 12-3202, 12-3202-4), HT-866 (12-3205), HT-86-4 (12-3106), HT-301E (12-3113, 12-3114, 12-3013).

Перед обжимом зачистите жилу на длину, равную глубине втулки (не более 7 мм). Многожильный провод легко вводится благодаря развальнованному входу. Обжим выполняйте перпендикулярно оси втулки, чтобы избежать деформации. После обжима проверьте прочность соединения легким растяжением.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к материалам для электромонтажа. Латунь и лужёное покрытие обеспечивают соответствие нормам по теплостойкости и коррозионной стойкости. Однако сам наконечник не является изолированным изделием - его использование допускается только в условиях, когда есть дополнительная защита от случайного прикосновения к токоведущим частям.

Преимущества

• Устраняет риск ослабления скрутки при вибрации и температурных циклах
• Лужёное покрытие повышает срок службы контакта в сырых и агрессивных средах
• Развальцованная часть втулки упрощает введение многожильного провода
• Высокая проводимость латуни минимизирует потери энергии и нагрев
• Стандартные габариты позволяют использовать с широким спектром клемм и болтов M3

Ограничения применения

• Не предназначена для одножильных проводов - возможна трещина в жиле при обжиме
• Не имеет собственной изоляции - нельзя применять в открытых участках без защиты
• Запрещено использовать с проводами сечением больше 2,5 мм2 - риск перегрева и выхода из строя
• Не рекомендуется для постоянного погружения в жидкости - хотя лужение защищает от окисления, герметичность не гарантируется
• Подходит только для медных проводов - несовместим с алюминием

Примеры использования

• Подключение кабеля питания к клемме автомата в распределительном щите
• Присоединение проводов к катушкам контакторов или реле
• Монтаж заземляющих проводников в ящике управления
• Соединение проводов в пульте управления станком с ЧПУ
• Установка в светильники с мощностью до 500 Вт

Практические советы

• Выбирайте обжимной инструмент с точной матрицей под 2,5 мм2 - слабый обжим вызывает люфт, слишком сильный - разрушает жилу
• Проверяйте посадочный диаметр отверстия (2,5 мм): он точно соответствует болтам M3, но не всегда подходит для старых клемм с износом
• При работе в помещениях с повышенной влажностью используйте термоусадочные трубки после обжима
• Не экономьте на качестве обжима - один некачественно установленный наконечник может стать причиной перегрева и возгорания
• Артикулы etm08-0807 и 08-0807 - это один и тот же продукт; отличаются лишь форматы кодирования поставщика
