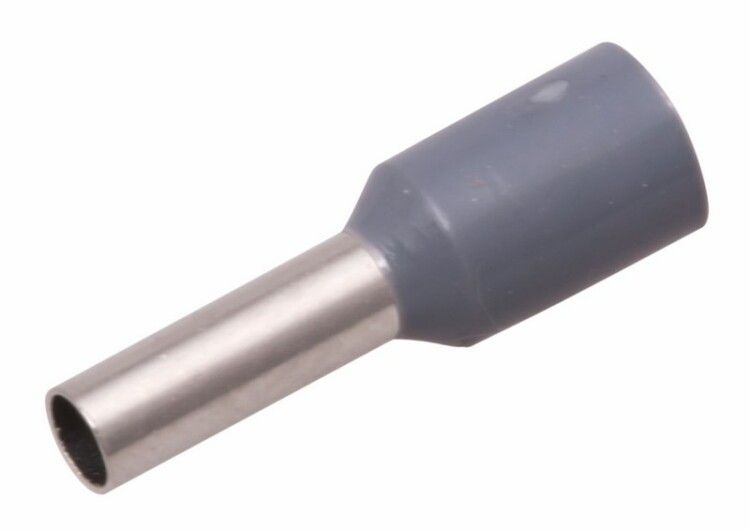

Наконечник штыревой втулочный изолированный F-18 мм 4 мм² (НШВи 4.0-18) серый | 08-0822 REXANT MEET

Наконечник штыревой втулочный изолированный F-18 мм 4 мм2 (НШВи 4.0-18) серый от Rexant - это готовое решение для надёжного и быстрого подключения многожильных медных проводов сечением 4 мм2. Благодаря изолированной втулке и лужёной латуни, НШВи 4.0-18 исключает необходимость облуживания или скрутки, обеспечивает герметичность контакта и устойчивость к коррозии.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-18 мм 4 мм2 (НШВи 4.0-18) применяется для создания прочного и долговечного электрического соединения между многожильным проводом и зажимом оборудования. Подходит для монтажа в распределительных щитах, на автоматах, клеммниках, контакторах, трансформаторах и другом промышленном или бытовом оборудовании. Особенно эффективен там, где требуется частая сборка/разборка или высокая надёжность контакта - например, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Поперечное сечение провода: 4 мм2
• Длина втулки: 18 мм
• Диаметр отверстия: 3,2 мм - подходит для болтов M3–M4
• Материал втулки: латунь с электролитическим лужением - повышает проводимость и защищает от окисления
• Изоляция: да, из ПВХ - предотвращает случайные замыкания и защищает от влаги
• Цвет изоляции: серый - стандартизированная цветовая маркировка
• Тип конструкции: трубчатая форма фланца - обеспечивает равномерный обжим и плотное прилегание
• Способ монтажа: обжимной - требует специальный инструмент

Совместимость и монтаж

Наконечник НШВи 4.0-18 совместим с любыми устройствами, имеющими зажимы под болт диаметром до 3,2 мм. Для установки необходимо:

1. Зачистить изоляцию с конца провода на длину около 15–17 мм (не более длины втулки).
2. Вставить жилы внутрь втулки через коническую манжету - она облегчает введение многожильных проводов.
3. Обжать втулку специальным кримпером: рекомендованы модели HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4).

Не допускается использование плоскогубцев или обычных клещей - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник штыревой втулочный изолированный F-18 мм 4 мм2 (НШВи 4.0-18) соответствует требованиям к качеству и безопасности для электротехнической продукции. Материалы (латунь, ПВХ) устойчивы к нагреву и механическим нагрузкам. Изоляция выдерживает рабочую температуру до +105 C. Применяется в соответствии с ГОСТ Р 50030.5.2 и IEC 60947-1.

Преимущества

• Устраняет необходимость вручную облуживать провод - экономит время и снижает риск брака.
• Изолированная конструкция - не нуждается в дополнительной термоусадке или изоленте.
• Лужёная поверхность - улучшает контакт, препятствует окислению даже во влажной среде.
• Коническая манжета - позволяет легко вводить многожильные провода без выпадения прядей.
• Поддерживает двойное подключение - можно вставлять два провода одного сечения в одну втулку (при условии правильного обжима).

Ограничения применения

• Не предназначается для одножильных проводов - используется только с многожильными медными жилами.
• Работает только при использовании подходящего обжимного инструмента - некорректный обжим вызывает перегрев и выход из строя.
• Не следует применять в условиях постоянного погружения в воду - хотя IP-защита есть, это не герметичный корпус, а лишь изоляционная манжета.
• Максимальная температура окружающей среды - +105 C. При более высоких значениях возможна деформация ПВХ.

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите управления.
• Присоединение проводов к клеммам контактора на конвейере.
• Монтаж заземляющего провода к шине PE в распределительном щите.
• Соединение двух проводов 4 мм2 в одной точке - например, при ответвлении цепи без использования клеммной колодки.

Практические советы

• Перед обжимом проверьте, что все жилы полностью вошли в втулку - ни одна не должна торчать.
• Выбирайте кримпер с матрицей, точно соответствующей размеру НШВи 4.0-18 - используйте инструменты, указанные производителем.
• После обжима потяните за провод - соединение не должно расходиться. Это тест на качество обжима.
• Не используйте этот наконечник для алюминиевых проводов - он рассчитан только на медь.
• Храните в сухом месте - хотя ПВХ устойчив, длительное воздействие УФ-излучения может сделать изоляцию хрупкой.
