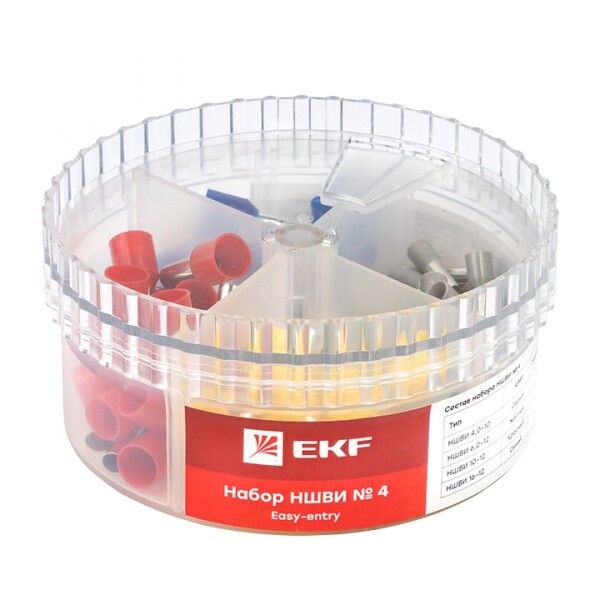

Набор НШВИ №4 (4-16мм2) EKF PROxima | nabor-nshvi-4

Набор наконечников штыревых винтовых изолированных №4 (4-16 мм2) от EKF предназначен для надёжного соединения медных проводов с винтовыми зажимами в распределительных щитах, оборудовании управления и автоматике. Комплект сочетает удобство монтажа, прочную изоляцию и совместимость с популярными стандартами клемм, что делает его универсальным решением для профессиональной электромонтажной работы.

Назначение и область применения

Набор наконечников штыревых винтовых изолированных №4 (4-16 мм2) используется для подготовки концов многожильных и одножильных медных проводов перед подключением к винтовым клеммам. Подходит для установки в силовых и управляющих цепях: распределительные щиты, контакторы, автоматы, частотные преобразователи, пускатели, станки и системы автоматизации.

Технические характеристики

• Диапазон сечений: 4–16 мм2 - подходит для проводов от 4 до 16 квадратных миллиметров
• Материал контактной части: медь с лужёным покрытием - обеспечивает хорошую проводимость и устойчивость к окислению
• Изоляция: да, выполнена из термопластичного материала - защищает от случайного замыкания и повышает безопасность
• Тип конструкции: стандартная трубчатая форма - позволяет использовать с большинством типов винтовых клемм
• Содержание галогенов: да - материал изоляции содержит галогены, что влияет на выделение дыма при возгорании
• Тип изделия: комплект - в наборе несколько размеров наконечников для разных сечений проводов

Совместимость и монтаж

Наконечники совместимы с винтовыми клеммами, имеющими посадочные отверстия под штыревые наконечники соответствующего размера. Для монтажа необходимо:

• Зачистить конец провода на длину, равную глубине втулки (обычно 8–12 мм)
• Вставить провод в наконечник до упора
• Обжать специальными клещами - не допускать пережима изоляции
• Установить наконечник в клемму и затянуть винт с усилием, указанным производителем оборудования

Технология Easy Entry от EKF позволяет легко заводить жилу внутрь - даже при слегка деформированном конце провода. Это особенно важно при массовом монтаже.

Безопасность и стандарты

Наконечники изготовлены в соответствии с требованиями к качеству и безопасности, применяемым в электрооборудовании. Лужёное покрытие предотвращает коррозию, а изоляция исключает риск прикосновения к токоведущим частям. Однако продукт не сертифицирован как “галоген-free” - не рекомендован для закрытых помещений с высокими требованиями к дымообразованию (например, метро, больницы).

Преимущества

• Уникальная технология Easy Entry - ускоряет монтаж и снижает количество брака при запрессовке
• Лужёная медь - долговечность контакта, устойчивость к окислению в условиях повышенной влажности
• Чёткая цветовая и размерная маркировка внутри набора - быстрый выбор нужного наконечника
• Герметичное соединение изоляции и втулки - исключает выпадение изоляции при механическом воздействии

Ограничения применения

• Не предназначены для алюминиевых проводов - используются только с медью
• Не подходят для клемм с зажимом типа “безвинтовой” или “пружинный” - требуют винтового крепления
• Изоляция содержит галогены - не рекомендуется для систем с особыми экологическими нормами (EN 50267-2-2, IEC 60754)
• Не рассчитаны на постоянное погружение в жидкости или работу в агрессивных средах

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите этажа
• Присоединение проводов к клеммам частотного преобразователя
• Монтаж цепей управления на пульте станка с ЧПУ
• Сборка распределительных коробок в промышленных помещениях

Практические советы

• Выбирайте наконечник по точному сечению провода - не используйте слишком маленький или большой
• Перед обжимом проверьте, чтобы все жилы вошли в втулку - не должно быть торчащих кончиков
• Проверяйте плотность обжима: после монтажа наконечник не должен болтаться в клемме
• Для проводов сечением 16 мм2 используйте мощные обжимные клещи - обычные инструменты могут не справиться
• Храните набор в сухом месте - хотя изоляция защищена, длительное воздействие влаги может снизить срок службы
