Наконечник луженый медный ТМЛ JG-400 IEK UNP40-400-26-16

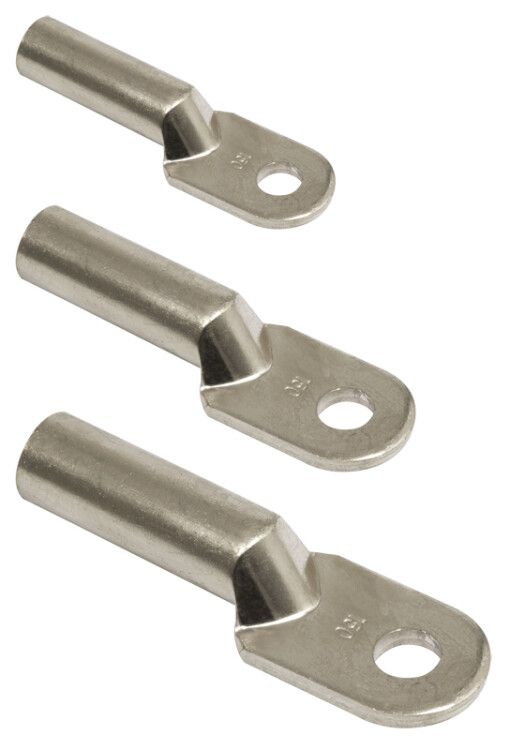

Наконечник кабельный медный луженый JG-400 от IEK предназначен для надёжного соединения многожильных медных кабелей сечением 400 мм2 через опрессовку. Артикул unp40-400-26-16 соответствует сериям промышленной аппаратуры, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Наконечник кабельный медный луженый JG-400 используется для оконцевания многожильных медных проводов и кабелей перед подключением к зажимам, шинам, контактным площадкам. Применяется в силовых цепях: распределительных щитах, трансформаторах, частотных преобразователях, сварочном оборудовании, промышленных станках и системах автоматизации. Лужёная поверхность снижает риск окисления, что особенно важно во влажных или агрессивных средах.

Технические характеристики

• Поперечное сечение кабеля: 400 мм2 - подходит для мощных токоведущих цепей
• Материал: электротехническая медь - обеспечивает высокую электропроводность
• Покрытие: лужёное - защищает от коррозии, улучшает паяемость и контактную стойкость
• Способ монтажа: опрессовка - требует специального инструмента, исключает пайку в большинстве случаев
• Диаметр отверстия: 17 мм - совместим с болтами M16
• Наружный диаметр: 33 мм - учтите при компоновке в щитах и корпусах
• Количество монтажных отверстий: одно - однополярное подключение
• Угол соединения: прямолинейный - кабель вводится прямо, без изгиба
• Цвет: серый - визуально отличается от других типов, упрощает идентификацию
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильной установке

Совместимость и монтаж

Наконечник JG-400 совместим с кабелями на 400 мм2, изготовленными из многожильной меди. Для монтажа требуется гидравлический или механический пресс с матрицей, подходящей под размер 400 мм2. Убедитесь, что инструмент имеет достаточное усилие - недостаточная опрессовка вызывает перегрев и выход из строя. Пайка возможна, но не рекомендована: лужёное покрытие уже обеспечивает хороший контакт, а пайка снижает механическую прочность. Диаметр отверстия 17 мм позволяет использовать болты M16, стандартные для промышленных клеммных колодок.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50894 и международными нормами для наконечников. Материал - электротехническая медь, соответствует классу чистоты Cu-ETP. Наконечник JG-400 не содержит свинца и других запрещённых веществ. Сертифицирован для работы в условиях температур от -40C до +80C. Не применяйте в средах с постоянным воздействием открытого пламени или хлора.

Преимущества

• Лужёное покрытие предотвращает окисление - увеличивает срок контакта без обслуживания
• Высокая проводимость меди минимизирует потери энергии и нагрев
• Прямолинейная форма удобна для плотной укладки в щитах и кабельных каналах
• Стандартный диаметр отверстия (M16) обеспечивает универсальность совмещения с популярными клеммами
• Артикул unp40-400-26-16 легко заменяем - доступен в широкой сети поставщиков IEK

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных медных кабелей
• Запрещено применять с алюминиевыми жилами - различие коэффициентов теплового расширения вызовет разрушение контакта
• Не используйте в условиях постоянного погружения в воду - хотя лужение защищает от влаги, IP-класс не указан, герметичность не гарантируется
• Срок службы 5 лет - после этого срока рекомендуется проверить состояние контактов, особенно в агрессивных средах
• Наружный диаметр 33 мм может не поместиться в узких кабельных проходах - проверьте свободное пространство перед монтажом

Примеры использования

• Подключение силового кабеля 400 мм2 к входному рубильнику в распределительном щите промышленного цеха
• Фиксация фазного провода на шине переменного тока в частотном преобразователе
• Соединение кабеля с заземляющей шиной в подстанциях
• Присоединение кабеля к выводам трансформатора большой мощности
• Обустройство кабельных ответвлений в системах электроснабжения объектов ЖКХ

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри снижает качество контакта
• Выбирайте пресс с матрицей, рассчитанной именно на 400 мм2; использование маленькой матрицы повредит наконечник
• Проверяйте глубину вхождения кабеля - он должен полностью войти в гильзу, чтобы не выступать за её край
• После монтажа проверьте механическую прочность: попробуйте слегка повернуть наконечник - он не должен двигаться
• При использовании в помещениях с повышенной влажностью периодически осматривайте контакты на наличие белого налёта - признак начала коррозии
• Arтикул unp40-400-26-16 и название Наконечник кабельный медный луженый JG-400 всегда указывайте при заказе - это исключает путаницу с аналогами меньшей/большей мощности
