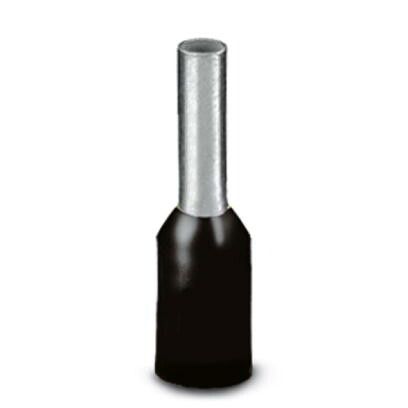

Наконечник кабельный AI 1.5-8 BK (уп.100шт) Phoenix Contact 3200043

Наконечник кабельный AI 1,5 – 8 BK от Phoenix Contact предназначен для надёжного соединения медных проводов с зажимами клеммных устройств. Артикул 3200043 обеспечивает прочную фиксацию в автоматизированных системах управления, силовой аппаратуре и распределительных щитах.

Назначение и область применения

Наконечник кабельный AI 1,5 – 8 BK используется для подготовки концов одножильных и многожильных медных проводов сечением от 1,5 до 8 мм2 перед подключением к клеммам. Применяется в электрошкафах, на станках, в системах автоматизации, в промышленной электронике и других местах, где требуется механическая устойчивость и надёжный контакт.

Технические характеристики

• Материал: медь, омеднённая поверхность
• Цвет изоляции: чёрный (BK)
• Сечение кабеля: 1,5–8 мм2
• Размер штыря: соответствует стандартным клеммам с шагом 5,08 мм
• Тип: изолированный наконечник с трубчатой частью
• Изоляция: термоусаживаемая, защищает от случайного контакта

Совместимость и монтаж

Наконечник кабельный AI 1,5 – 8 BK совместим с большинством клеммных блоков Phoenix Contact, в том числе серий PCB®, TB® и EK®. Для установки необходимо:

• Зачистить конец провода на длину, равную глубине гильзы наконечника (обычно 9–11 мм)
• Вставить провод в гильзу и обжать специальным инструментом с матрицей для 1,5–8 мм2
• Убедиться, что изоляция плотно прилегает к токоведущей части, не пережимая жилу

Не используйте плоскогубцы - это повредит контакт и снижает долговечность соединения.

Безопасность и стандарты

Наконечник соответствует требованиям IEC 60947-7-1 и DIN 46228. Омеднённая поверхность предотвращает окисление, а изоляция выдерживает напряжение до 600 В. Подтверждена безопасность работы в условиях повышенной влажности и температур от -40C до +105C.

Преимущества

• Чётко ограниченный диапазон сечений исключает риск неправильного подбора
• Термоусаживаемая изоляция защищает от поражения током и замыканий
• Омеднение увеличивает срок службы контакта и снижает переходное сопротивление
• Чёрный цвет легко отличается от других наконечников, упрощает маркировку

Ограничения применения

• Не предназначены для алюминиевых проводов - возможна коррозия и потеря контакта
• Не подходят для частых вибраций без дополнительной фиксации (например, в движущихся механизмах)
• Не рекомендуются для высокочастотных цепей выше 10 кГц - из-за эффекта кожи
• Не допускается использование с проводами меньше 1,5 мм2 - есть риск выпадения из гильзы

Примеры использования

• Подключение входных сигналов к PLC-модулям
• Фиксация проводов питания на клеммных колодках в распределительном щите
• Соединение заземления в промышленных контроллерах
• Обжим проводов в устройствах управления насосами и компрессорами

Практические советы

• Перед обжимом проверьте соответствие сечения провода - даже небольшое отклонение снижает надёжность
• Используйте обжимной инструмент с регулировкой усилия; для 8 мм2 требует больше давления, чем для 1,5 мм2
• После монтажа потяните за провод - он не должен выскальзывать из наконечника
• Храните в сухом месте - влага может вызвать окисление, особенно при длительном хранении
• Артикул 3200043 - оптимальный выбор для типичных задач в промышленной автоматизации, когда нужен баланс между прочностью и удобством монтажа
