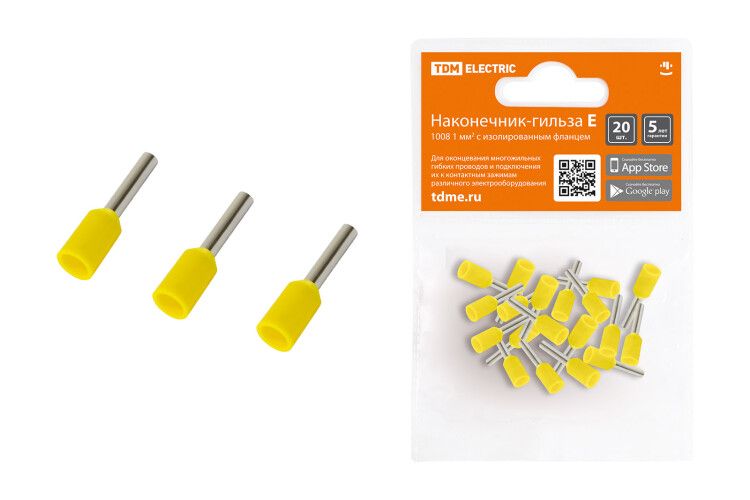

Наконечник-гильза Е1008 1мм2 с изолированным фланцем (20шт) | SQ0568-0038 TDM

Наконечник-гильза Е1008 1 мм2 с изолированным фланцем (20 шт) от TDM ELECTRIC предназначен для надёжного оконцевания гибких медных проводов, обеспечивая прочный контакт при винтовом креплении. Удобен для быстрого монтажа и частых перенастройек электрических цепей.

Назначение и область применения

Наконечник-гильза Е1008 1 мм2 с изолированным фланцем (20 шт) используется для оконцевания многожильных медных проводов. Применяется там, где требуется надёжное и быстрое соединение через винтовые зажимы - например, в распределительных щитах, пультах управления, на станках и конвейерах. Особенно удобен при частых изменениях схемы, когда нужно часто отключать и подключать провода.

Технические характеристики

• Сечение провода: 1 мм2 - подходит для тонких гибких жил, распространённых в слаботочных и управляющих цепях;
• Форма: гильза с изолированным фланцем - защищает место крепления от случайного замыкания;
• Материал: медная гильза с пластиковым изоляционным кожухом - обеспечивает хорошую проводимость и безопасную изоляцию;
• Количество в упаковке: 20 штук - оптимально для мелкосерийного монтажа и запаса на объекте.

Совместимость и монтаж

Наконечник-гильза Е1008 1 мм2 с изолированным фланцем (20 шт) совместим с винтовыми клеммами, рассчитанными на провод 1 мм2. Для установки зачистите конец провода на 6–8 мм, вставьте его в гильзу и обожмите специальным инструментом - клещами с матрицей для гильз. Изолированный фланец не требует дополнительной изоляции после монтажа. Убедитесь, что диаметр винта в клемме не превышает допустимый для данного типа наконечника - обычно до 4 мм.

Безопасность и стандарты

Изолированный фланец снижает риск контакта с токоведущими частями при обслуживании. Наконечник-гильза Е1008 1 мм2 с изолированным фланцем (20 шт) соответствует общепринятым требованиям к качеству оконцеваний, однако сертификация по ГОСТ/IEC в описании не указана - проверяйте соответствие нормам проекта отдельно.

Преимущества

• Изолированный фланец исключает необходимость в термоусадке или изоленте - экономит время при монтаже;
• Гибкая медная гильза хорошо принимает форму при обжиме, сохраняя плотный контакт даже с тонкими жилами;
• Удобна для работы в ограниченном пространстве благодаря компактному дизайну;
• Предварительно упакованная партия по 20 шт. минимизирует потери и упрощает учёт на складе.

Ограничения применения

• Не предназначена для одножильных жёстких проводов - возможен плохой контакт из-за недостаточного обжатия;
• Рассчитана только на рабочие температуры до +105 C - не применяйте в местах с высоким нагревом (например, рядом с ТЭНами);
• Не рекомендуется для постоянной нагрузки выше 16 А - превышение может вызвать перегрев и деформацию изоляции;
• Не подходит для пайки - только механический обжим.

Примеры использования

• Подключение датчиков и кнопок в пульте управления станком;
• Запитка реле и модулей в распределительном щите;
• Обновление схемы автоматизации - легко отсоединить и переустановить;
• Монтаж освещения в промышленных помещениях с частыми доработками.

Практические советы

• Выбирайте обжимные клещи с правильной матрицей - для гильз 1 мм2 нужна матрица 0,5–1,5 мм2;
• Перед обжимом убедитесь, что все жилы провода вошли в гильзу - выступающие концы снижают надёжность;
• Проверяйте качество обжима: наконечник не должен болтаться на проводе; при легком покачивании он должен оставаться неподвижным;
• Храните в сухом месте - влага может повредить медную часть, особенно при длительном хранении;
• При использовании в вибрационных средах (например, на транспорте) дополнительно контролируйте затяжку винтов каждые 3–6 месяцев.
