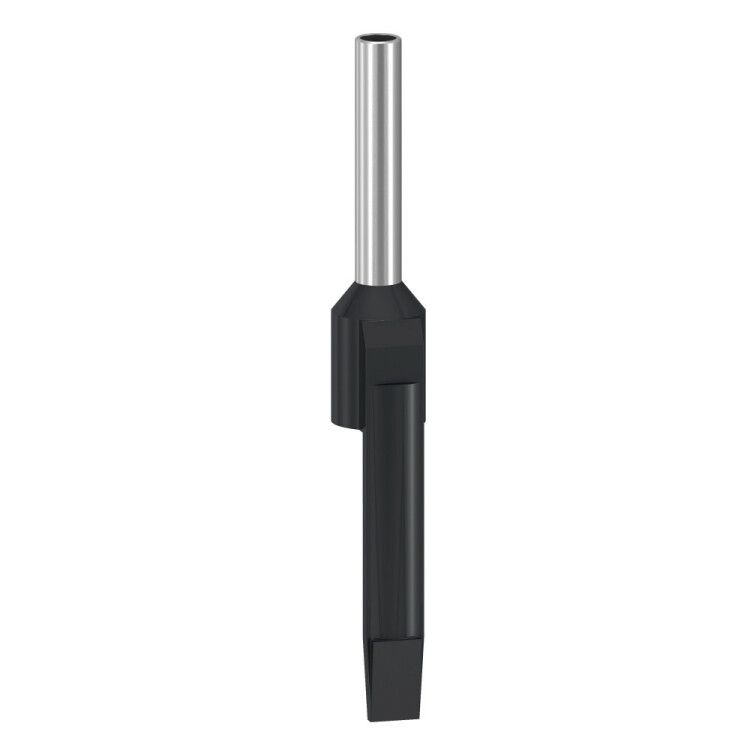

Наконечник кабельный с маркир. AR1M 1.5кв.мм средний черн. SchE DZ5CA015D APC

Наконечник кабельный с язычком для маркировки AR1M, средний размер, сечением 1,5 мм2, черный от Schneider Electric - надёжный элемент для соединения медных проводов с зажимами, оснащённый удобной маркировочной площадкой. Артикул dz5ca015d предназначен для постоянного монтажа в распределительных щитах, пультах управления и силовых цепях.

Назначение и область применения

Этот наконечник используется для оконцевания однопроволочных и многожильных медных проводов сечением 1,5 мм2 перед подключением к болтовым зажимам, клеммным колодкам или автоматическим выключателям. Язычок позволяет легко нанести этикетку или маркировку - идеально подходит для слаботочных и силовых систем, где важна идентификация цепей. Подходит для монтажа в промышленном оборудовании, панелях управления, бытовых и коммерческих электроустановках.

Технические характеристики

• Сечение кабеля: 1,5 мм2 (соответствует AWG 16)
• Материал токоведущей части: медь, лужёная поверхность для защиты от окисления
• Длина втулки: 8 мм - обеспечивает прочную опрессовку
• Изоляционная часть: полиамид (PA) - термостойкий, механически прочный материал
• Цвет: чёрный - соответствует стандартной цветовой маркировке
• Проклеенный тип: да - клеевой слой внутри втулки фиксирует жилу после опрессовки, исключает люфт
• Безгалогеновый состав: да - безопасен при возгорании, не выделяет токсичных газов
• Тип конструкции: стандартная - совместима с обычными пресс-клещами

Совместимость и монтаж

Наконечник AR1M совместим с пресс-клещами, поддерживающими стандарт DIN 46228-4. Для установки используйте инструмент с матрицей для сечений 1–2,5 мм2. После зачистки жилы на 8–9 мм вставьте её в втулку до упора и выполните одну равномерную опрессовку. Клеевой слой внутри втулки заполнится и зафиксирует все проволочки - проверьте плотность соединения легким растяжением. Маркировочная площадка на язычке рассчитана на наклейки или печать шрифтом до 3 мм высотой.

Безопасность и стандарты

• Соответствует DIN 46228-4 - европейский стандарт на кабельные наконечники с язычком
• Соответствует требованиям IEC 60947-7-1 для компонентов управления
• Безгалогеновая изоляция снижает риск распространения пламени и токсичности продуктов горения
• Устойчив к температуре от –40C до +105C

Преимущества

• Проклеенная втулка предотвращает перелом проводов при вибрации и частых подключениях
• Лужёная медь увеличивает срок службы контакта, особенно в условиях повышенной влажности
• Полиамидная изоляция не деформируется при нагреве и не хрупкая при низких температурах
• Язычок для маркировки экономит время при обслуживании и диагностике
• Упакованы в ленте по 100 штук - удобно для монтажа на объекте и хранения

Ограничения применения

• Не предназначены для многожильных проводов с очень тонкими жилами (менее 0,2 мм в диаметре) - возможен разрыв при опрессовке
• Не подходят для подключения к винтовым зажимам с малым усилием затяжки - требуется контроль момента
• Не рекомендуются для внешних установок без дополнительной защиты - хотя изоляция герметична, сам язычок открыт
• Запрещено использовать с алюминиевыми проводами - материал токоведущей части - только медь

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Фиксация проводов к клеммам PLC-модулей в автоматизации производства
• Обвязка двигателей, насосов и конвейеров в промышленных панелях
• Маркировка цепей управления в системах HVAC и лифтов

Практические советы

• Перед опрессовкой обязательно зачищайте жилу точно на длину втулки - 8 мм. Перегиб или недостаточная зачистка снижают контакт
• Используйте только сертифицированные пресс-клещи - некорректный инструмент повредит форму язычка
• Для долговечной маркировки применяйте термостойкие этикетки, устойчивые к температуре до 120C
• Храните в сухом месте - даже с проклейкой, длительная влага может вызвать коррозию на краях втулки
• Артикул dz5ca015d - это именно средний размер AR1M; не путайте с малым (AR1S) или большим (AR1L) - они отличаются по ширине язычка
