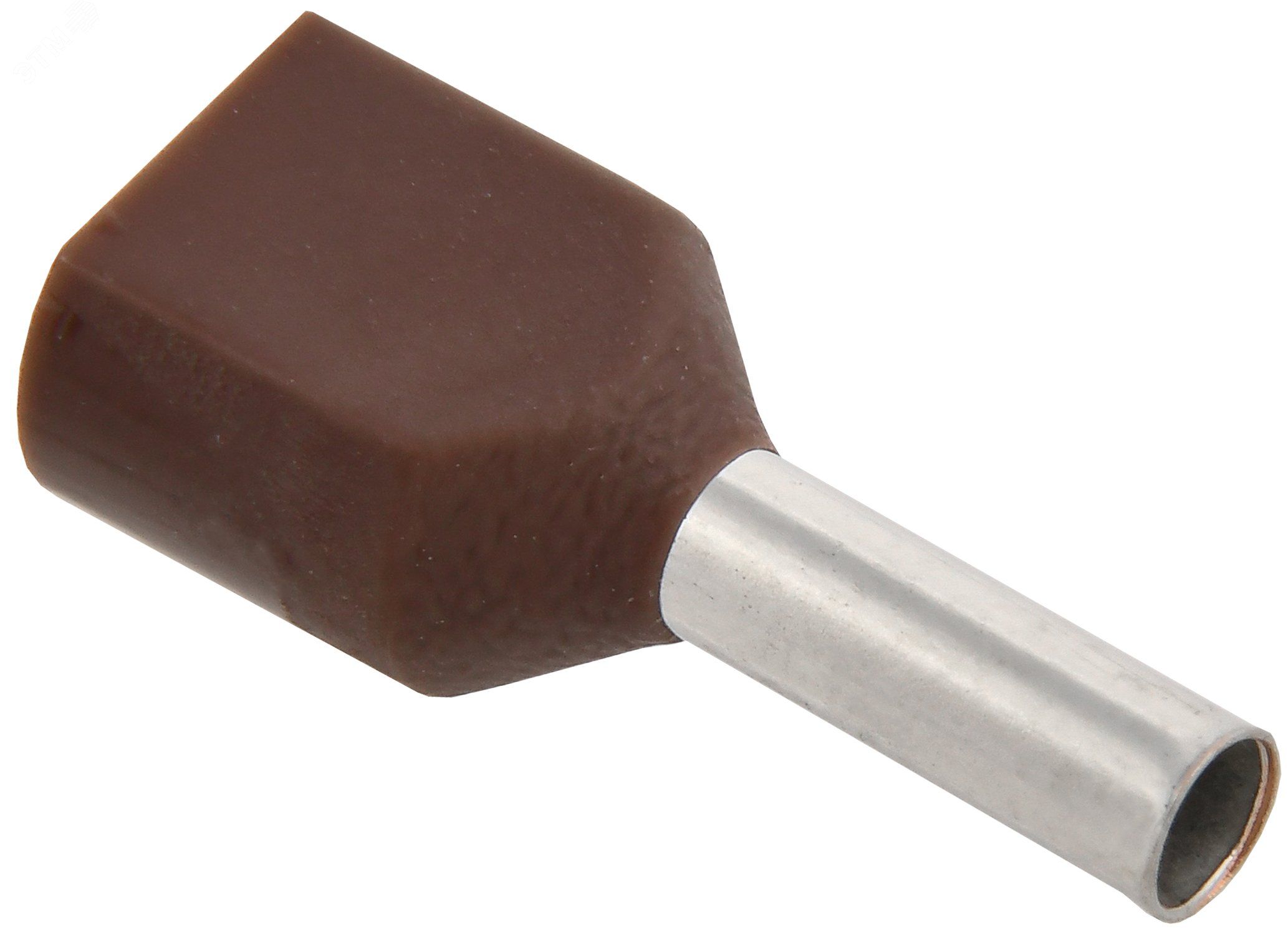

Наконечник НШВИ(2) 1,5-8 коричневый (20шт/упак) | UTE10-4-D2-4-100 IEK

Наконечник-гильза НГИ2 1,5-8 коричневый (20 штук в упаковке) от IEK предназначен для надёжного соединения медных проводов сечением 1,5 мм2 через опрессовку. Этот тип наконечника применяют в распределительных щитах, пультах управления и других устройствах, где требуется прочное и долговечное контактное соединение.

Назначение и область применения

Наконечник-гильза НГИ2 1,5-8 коричневый используется для оконцевания одножильных и многожильных медных проводов сечением 1,5 мм2. Применяется в электрических цепях постоянного и переменного тока до 1000 В. Подходит для подключения к болтовым зажимам, клеммным колодкам, автоматическим выключателям и другим устройствам с круглыми контактами. Удобен для сборки силовых и слаботочных цепей в промышленном оборудовании, системах автоматизации и бытовых электроустановках.

Технические характеристики

• Материал: медь, лужённая поверхность - повышает антикоррозийную стойкость и улучшает проводимость
• Поперечное сечение провода: 1,5 мм2
• Длина гильзы: 16,4 мм - обеспечивает достаточную площадь для качественной опрессовки
• Наружный диаметр: 6,4 мм - совместим с большинством стандартных клемм и зажимов
• Внутренний диаметр: 2,6 мм - точно соответствует диаметру медной жилы 1,5 мм2
• Изоляция: да, выполнена из ПВХ - защищает от случайного контакта и замыканий
• Форма фланца: трубчатая - позволяет легко вставлять в клеммы и не требует дополнительных переходников
• Цвет: коричневый - стандартизированная цветовая маркировка для удобства идентификации
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Количество в упаковке: 20 штук

Совместимость и монтаж

Наконечник-гильза НГИ2 1,5-8 коричневый совместим с любыми инструментами для опрессовки, имеющими матрицу для сечений 1–2,5 мм2. Для правильного монтажа:

• Зачистите изоляцию провода на длину, равную глубине гильзы (не менее 16 мм)
• Убедитесь, что все жилы плотно заполнены гильзу - не допускайте свободных проводников
• Опрессуйте двумя-трёмя ударами инструмента, чтобы добиться герметичного соединения
• Не используйте плоскогубцы - они не обеспечивают нужного давления и деформируют контакт
• Проверьте после монтажа: провод не должен выступать из гильзы и не должен свободно двигаться внутри

Безопасность и стандарты

Наконечник-гильза НГИ2 1,5-8 коричневый изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399. Лужёное покрытие снижает риск окисления контакта, а изоляция из ПВХ предотвращает пробои и поражение током. Соответствие нормам гарантирует безопасность при работе в условиях повышенной влажности и температурных перепадов.

Преимущества

• Высокая механическая прочность благодаря цельнотянутой медной гильзе
• Лужёное покрытие увеличивает срок службы контакта и уменьшает переходное сопротивление
• PVC-изоляция устойчива к воздействию масла, бензина и агрессивных сред
• Трубчатая форма фланца исключает необходимость в адаптерах при установке в стандартные клеммы
• Цветовая маркировка ускоряет идентификацию сечения при обслуживании оборудования

Ограничения применения

• Не для алюминиевых проводов - материал гильзы рассчитан только на медь
• Не рекомендован для частых демонтажей - многократная переопрессовка снижает прочность соединения
• Рабочая температура не должна превышать +70 C длительно; при более высоких значениях возможна потеря эластичности изоляции
• Не использовать в открытых местах без защиты от прямого UV-излучения - PVC со временем хрупчеет

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щитовой комнате
• Обжим проводов к клеммам терморегулятора или частотного преобразователя
• Сборка цепей управления на станках с ЧПУ
• Монтаж сигнализационных цепей в системах безопасности
• Замена старых наконечников при модернизации электрощита

Практические советы

• Перед монтажом проверяйте соответствие сечения провода - использование наконечника для провода больше 1,5 мм2 приведёт к плохому контакту и нагреву
• Храните упаковку в сухом месте - даже лужёная медь может окисляться при высокой влажности
• При использовании нескольких наконечников одного типа в одном проекте - сохраняйте одинаковый порядок опрессовки для единообразия качества
• Артикулы UTE10-4-D2-4-100 и НГИ2 1,5-8 коричневый - это одна и та же продукция от IEK; различаются лишь способ указания в каталогах
• Для массового монтажа закупайте сразу несколько упаковок - экономически выгоднее, чем докупать по одной штуке
