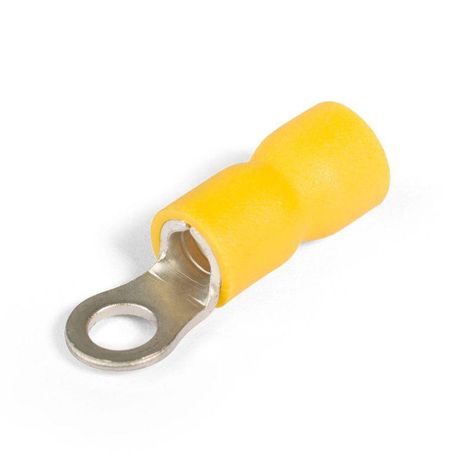

Наконечник кабельный кольцевой изолированный НКИ 6.0-4 (100шт/упак) серия EasyFix |90895 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 6.0-4 серия EasyFix от КВТ предназначен для надёжного оконцевания многопроволочных медных жил с последующим креплением на винтовые клеммы. Продукт сочетает удобство монтажа, высокую механическую прочность и безопасную работу при напряжении до 690 В.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 6.0-4 используется для подготовки гибких многопроволочных медных проводов к подключению через винтовые зажимы. Подходит для установки в распределительных щитах, панелях управления, силовых контакторах, автоматических выключателях и другом электрооборудовании. Часто применяется в промышленных системах, на конвейерах, станках и в системах автоматизации.

Технические характеристики

• Сечение провода: 6,0 мм2
• Диаметр отверстия наконечника: 4 мм
• Материал контактной части: латунь Л63
• Покрытие: электролитическое лужение - улучшает проводимость и защищает от коррозии
• Изоляция: самозатухающий ПВХ класса горючести V-0 по UL94
• Термостойкость изоляции: до 75 C
• Максимальное рабочее напряжение: 690 В
• Опрессовка: допускается на участке поверх изолирующей манжеты

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 6.0-4 совместим с винтовыми клеммами диаметром 4 мм. Для монтажа требуется специальный пресс-клещ с матрицей, соответствующей сечению 6 мм2. Благодаря конструкции «Easy Entry» - раструбу из винила - многопроволочные жилы легко вводятся в наконечник без спутывания. Поперечные засечки внутри трубы обеспечивают плотное сцепление с жилой при опрессовке. Шов на контактной части не сварной - это снижает риск трещин при деформации, сохраняя целостность соединения.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, что соответствует требованиям UL94 V-0 - материал не поддерживает горение после удаления источника пламени. Это повышает безопасность при перегрузках и коротких замыканиях. Работа при напряжении до 690 В позволяет использовать наконечник в большинстве промышленных сетей переменного тока. Температурный предел 75 C ограничен исключительно изоляцией; контактная часть рассчитана на более высокие температуры.

Преимущества

• Удобная форма входа - раструб из винила ускоряет введение жилы, особенно при работе в труднодоступных местах
• Засечки внутри трубки усиливают механическую связь между жилой и наконечником, снижают вероятность проскальзывания
• Лужёное покрытие обеспечивает стабильный контакт, минимизирует окисление и уменьшает переходное сопротивление
• Опрессовка поверх изоляции позволяет контролировать качество соединения даже при частичном смещении изоляционной манжеты
• Стандартный размер 6,0–4 мм - универсальное решение для распространённых клемм в промышленном оборудовании

Ограничения применения

• Не предназначены для однопроволочных (моножильных) проводов - возможна потеря механической прочности при опрессовке
• Работают только при температуре окружающей среды до +75 C - выше этого значения изоляция теряет свои свойства
• Не подходят для постоянного погружения в жидкости или работы во влажных средах без дополнительной защиты
• Не рекомендуются для циклических нагрузок с высокими вибрациями без дополнительного крепления

Примеры использования

• Подключение выходных кабелей к клеммным колодкам частотных преобразователей
• Формирование выводов двигателей в панелях управления станков
• Присоединение проводов к клеммам тепловых реле и магнитных пускателей
• Обустройство заземляющих контуров в промышленных объектах

Практические советы

• Перед опрессовкой проверьте соответствие сечения жилы - 6,0 мм2. Перегрузка или недогрузка снижают надёжность соединения
• Используйте пресс-клещи с правильными матрицами. Неправильный инструмент может повредить изоляцию или не обеспечить достаточное давление
• При сборке в tight-пространствах используйте раструб «Easy Entry» - он направляет жилу, позволяя работать одной рукой
• Проверяйте герметичность соединения: после опрессовки попробуйте слегка потянуть жилу - она не должна выскальзывать
• Наконечник кабельный кольцевой изолированный НКИ 6.0-4 от КВТ - один из немногих в своём классе, где можно опрессовать поверх изоляции. Это даёт запас безопасности при неидеальном монтаже
