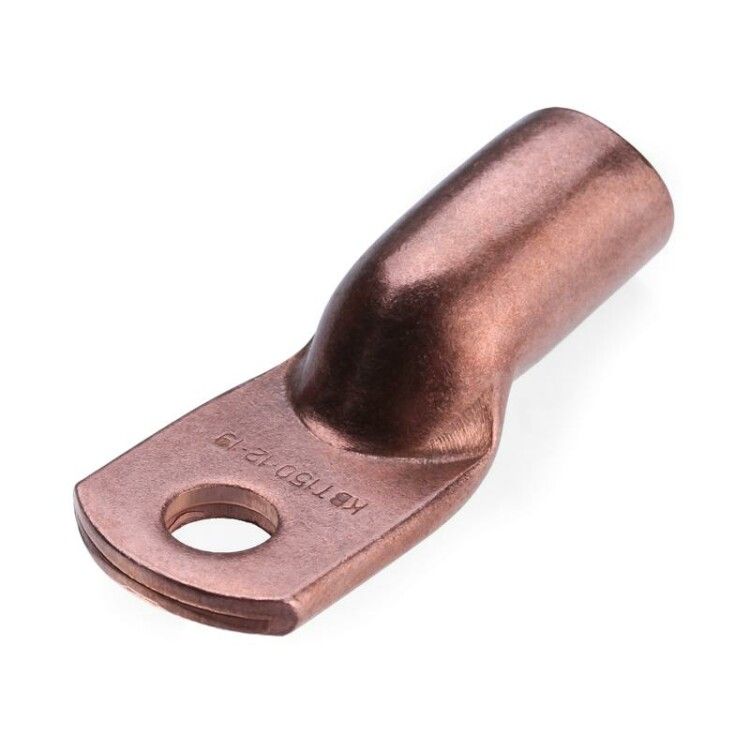

Наконечник кабельный ТМ 4-6-3 - 86993 КВТ

Наконечник кабельный трубчатый ТМ 4-6-3 от КВТ - это надёжный элемент для оконцевания медных проводов сечением 4 мм2 методом опрессовки. Применяется в силовых цепях, распределительных щитах и оборудовании, где требуется прочное и долговечное соединение. Артикул 86993 соответствует ГОСТ 7386-80 и предназначен для работы в условиях умеренного и холодного климата.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 4-6-3 используется для оконцевания однопроволочных и многопроволочных медных жил сечением 4 мм2. Подходит для соединений с болтами, зажимами и клеммами с диаметром отверстия 6 мм. Часто применяется в электроустановках: распределительных щитах, пультах управления, трансформаторах, станках и системах автоматизации.

Технические характеристики

• Номинальное сечение проводника: 4 мм2
• Диаметр отверстия: 6 мм
• Материал: электротехническая медь марки М2
• Тип: трубчатый наконечник
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Защитное покрытие: отсутствует (не оцинкован, не никелирован)
• Климатическое исполнение: УХЛ3
• Совместим с проводниками 5–6 класса гибкости; для жил 2–3 класса - необходим подбор по таблице

Совместимость и монтаж

Наконечник кабельный трубчатый ТМ 4-6-3 монтируется исключительно методом опрессовки. Для этого используются матрицы MW-образной формы, совместимые с гидравлическими прессами КВТ. Перед установкой необходимо:

• Равномерно зачистить жилу до нужной длины;
• Снять фаску с конца жилы - это предотвращает перегибы и обрывы;
• Вставить жилу полностью в трубку, чтобы она выступала за край не более чем на 1–2 мм;
• Произвести опрессовку одним ударом, используя правильную матрицу.

Не допускается использование плоскогубцев, клещей или других инструментов вместо пресса - это снижает механическую прочность и увеличивает риск нагрева контакта.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80. Производство проходит контроль качества на всех этапах: от штамповки до термической обработки. Наконечник КВТ имеет штампованную маркировку с указанием типа и бренда - это гарантирует подлинность и соответствие нормам. Климатическое исполнение УХЛ3 позволяет использовать изделие в помещениях с повышенной влажностью и температурным колебанием - например, на открытых площадках, в цехах, на элеваторах.

Особенности конструкции

Наконечник ТМ 4-6-3 выполнен из мягкой меди после отжига - это обеспечивает высокую пластичность и устойчивость к деформации при опрессовке. Отсутствие покрытия делает его подходящим для применений, где важна максимальная проводимость и возможна последующая пайка. Галтовка и снятие фаски исключают острые края, что упрощает введение жилы и снижает риск повреждения изоляции.

Преимущества

• Высокая электропроводность благодаря материалу М2
• Стандартная форма и точные размеры - совместимость с большинством клемм и болтов
• Штампованная маркировка - возможность быстрой идентификации
• Готовность к монтажу без дополнительной подготовки
• Произведён на единственном в России заводе, выпускающем полный спектр наконечников по ГОСТ

Ограничения применения

• Не предназначена для алюминиевых проводов - только для меди
• Без защитного покрытия - не рекомендуется для постоянного воздействия агрессивных сред (солевые туманы, химикаты, морской воздух)
• Не подходит для жил меньшего сечения - возможен люфт и плохой контакт
• Для жил 2–3 класса гибкости требует подбора по специальной таблице - нельзя просто брать по сечению
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Подключение медного кабеля ВВГнг 3×4 к автоматическому выключателю в щите
• Оконцевание жилы 4 мм2 перед креплением к клемме двигателя
• Соединение провода с заземляющей шиной в распределительном пункте
• Монтаж в системах управления насосными станциями и конвейерами

Практические советы

• Перед монтажом проверьте диаметр отверстия в клемме - он должен точно соответствовать 6 мм. Более крупное отверстие вызывает люфт, менее - затрудняет сборку.
• Если жила состоит из нескольких проволочек - сложите её плотно, не раздвигая, перед вставкой в наконечник.
• Для жил 2–3 класса гибкости (например, ПВ-3) выбирайте наконечник по таблице совместимости КВТ - часто требуется больший размер, чем кажется по сечению.
• Храните наконечники в сухом месте - отсутствие покрытия делает медь восприимчивой к окислению при длительном контакте с влагой.
• Используйте только оригинальные матрицы КВТ - другие могут давать неплотную опрессовку и снижать срок службы контакта.
