Наконечник кабельный ТМ 35-10-10 - 87000 КВТ

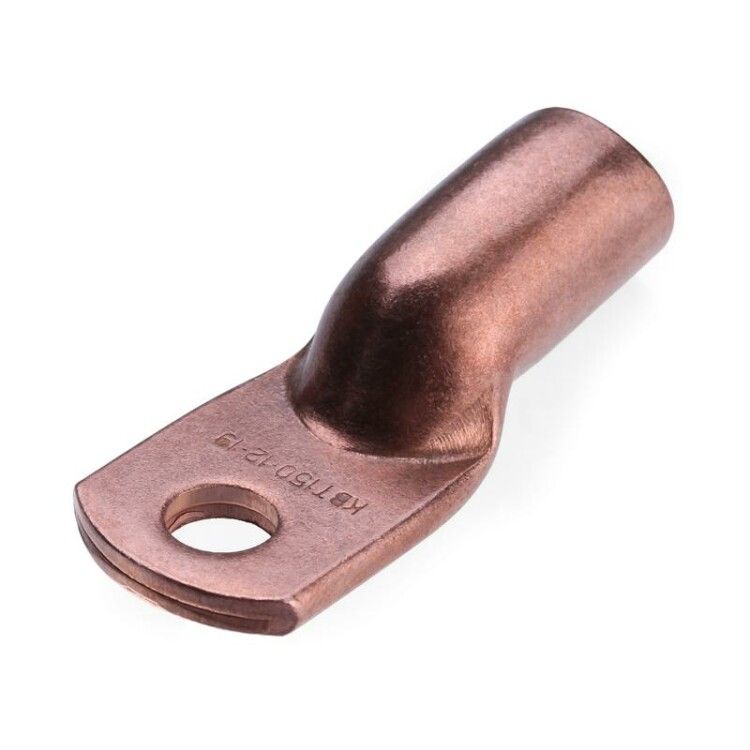

Наконечник кабельный трубчатый ТМ 35-10-10 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 35 мм2 методом опрессовки. Артикул 87000 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение - например, в распределительных щитах, силовых установках и на оборудовании с высокими токовыми нагрузками.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 35-10-10 применяется для оконцевания однопроволочных и многопроволочных медных жил, чтобы обеспечить плотный контакт при подключении к болтовым зажимам, автоматическим выключателям, контакторам и другим коммутационным устройствам. Подходит для работы в условиях повышенной влажности и перепадов температур - благодаря климатическому исполнению УХЛ3. Часто используется в промышленных системах: на станках, конвейерах, в электроустановках энергетических объектов и на транспорте.

Технические характеристики

• Номинальное сечение кабеля: 35 мм2
• Диаметр отверстия: 10 мм - подходит для болтов M10
• Материал: электротехническая медь марки М2 - высокая проводимость и механическая прочность
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямой выход, удобен для компактной укладки
• Способ монтажа: опрессовка - требует специальных клещей или пресса
• Количество монтажных отверстий: одно
• Покрытие: без покрытия - не имеет антикоррозийного слоя, что влияет на условия эксплуатации
• Класс проводника: совместим с жилами 5–6-го класса гибкости; для жил 2–3-го класса - необходим подбор по таблице

Совместимость и монтаж

Наконечник ТМ 35-10-10 монтируется исключительно методом опрессовки. Для этого используются матрицы MW-образной формы, специально разработанные для изделий КВТ. Они обеспечивают равномерное деформирование металла без трещин и гарантируют герметичность соединения. Прессование выполняется гидравлическими прессами КВТ - другие модели могут давать недостаточное качество соединения. Перед монтажом необходимо снять фаску с жилы кабеля - это предотвращает повреждение внутренних проволочек и облегчает заправку в хвостовик. Наконечник не предназначена для сварки или пайки.

Особенности конструкции

Производство каждого наконечника КВТ включает несколько технологических этапов: штамповка, удаление заусенцев галтовкой, отжиг для повышения пластичности меди. Это делает материал более устойчивым к деформации при опрессовке и снижает риск растрескивания. На каждой детали выбита штампованная маркировка - указание типа, сечения и логотип КВТ - позволяет легко проверить соответствие при приёмке.

Преимущества

• Высокая точность изготовления - все размеры соответствуют ГОСТ 7386-80
• Изделие произведено на единственном в России заводе, выпускающем полный спектр типоразмеров
• Готовые к использованию - после галтовки и отжига не требуют дополнительной подготовки
• Стандартная форма и размеры позволяют использовать с любыми болтами M10 и зажимами, соответствующими нормам
• Надёжность соединения при длительной эксплуатации под нагрузкой

Ограничения применения

• Не применять в агрессивных средах - отсутствие защитного покрытия делает наконечник восприимчивым к коррозии в условиях высокой влажности, солевых брызг или химически активной среды
• Не подходят для алюминиевых кабелей - только для медных жил
• Для жил 2–3-го класса гибкости нельзя использовать этот размер без проверки по специальной таблице - возможен перегрев или плохой контакт
• Требуется обязательное использование правильной опрессовочной матрицы - некорректный инструмент приведёт к неплотному соединению

Примеры использования

• Подключение медного кабеля 35 мм2 к входному автомату в распределительном щите
• Оконцевание фазных жил в частотных преобразователях
• Соединение кабеля с клеммой двигателя мощностью до 15 кВт
• Монтаж в системах заземления и зануления с болтовым соединением M10

Практические советы

• Перед монтажом всегда проверяйте диаметр жилы - она должна свободно проходить в хвостовик, но не иметь люфта
• Для жил 2–3-го класса гибкости используйте таблицу подбора от КВТ - сечение 35 мм2 может потребовать наконечника с меньшим диаметром отверстия
• После опрессовки проверьте соединение: попробуйте потянуть жилу - она не должна выскальзывать
• Храните наконечники в сухом месте - даже при исполнении УХЛ3 отсутствие покрытия требует защиты от конденсата
• Рекомендуется использовать пресс КВТ с матрицами MW - они гарантированно совместимы с этим типоразмером
