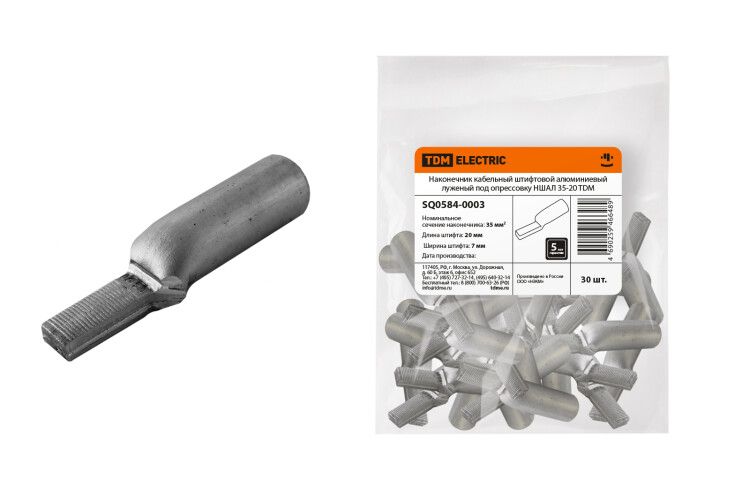

Наконечник кабельный штифтовой алюминиевый луженый под опрессовку НШАЛ 35-20 | SQ0584-0003 TDM

Наконечник кабельный штифтовой алюминиевый луженый под опрессовку НШАЛ 35-20 от TDM ELECTRIC предназначен для надёжного соединения алюминиевых жил с контактными выводами оборудования, где важна компактная форма и высокая токовая нагрузка. Артикул sq0584-0003 обеспечивает устойчивую передачу тока до 1000 А в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Наконечник НШАЛ 35-20 используется для присоединения алюминиевых кабелей и проводов с сечением 35 мм² к зажимам аппаратов с малым размером контактов — например, автоматическим выключателям, рубильникам, силовым клеммным колодкам и коммутационным ящикам. Подходит для установки в распределительных щитах, на подстанциях, в промышленном оборудовании и системах энергоснабжения, где требуется прочное и долговечное соединение.

Технические характеристики

• Материал: алюминий марки АД1 — высокая проводимость, низкая плотность, устойчивость к окислению
• Номинальное сечение: 35 мм² — точно соответствует одному значению, без допуска на диапазон
• Форма фланца: плоский штырь — позволяет вставлять в зажимы с прямоугольным или круглым отверстием
• Максимальный ток: 1000 А — рассчитан на длительную работу при высоких нагрузках
• Покрытие: двойное лужение (электролитическое) — внутренний слой олова, внешний — олово с добавлением висмута для повышения антикоррозийных свойств
• Совместимость: поддерживает однопроволочные, многопроволочные и тонкожильные алюминиевые проводники
• Изоляция: отсутствует — требует дополнительной защиты при монтаже
• Размер болта: не предусмотрен — не имеет резьбового отверстия, крепится исключительно через опрессовку

Совместимость и монтаж

Наконечник НШАЛ 35-20 монтируется только методом опрессовки специальным клещами с матрицей для алюминиевых наконечников. Не используйте инструмент для медных наконечников — он может повредить мягкую алюминиевую основу. Убедитесь, что глубина гильзы клещей соответствует длине цилиндрической части наконечника. После опрессовки проверьте механическую прочность соединения — провод не должен выскальзывать. Штыревая часть предназначена для ввода в зажимы с минимальным зазором 5–7 мм по ширине.

Безопасность и стандарты

Наконечник НШАЛ 35-20 соответствует требованиям к защищённым соединениям — при правильной установке обеспечивает герметичность контакта, предотвращает попадание влаги и пыли. Лужёное покрытие снижает риск электрохимической коррозии при контакте с медью или другими металлами. Применяется в соответствии с ГОСТ 7385 и IEC 60947-1 для низковольтных систем.

Преимущества

• Высокая токовая нагрузка (1000 А) при компактных габаритах
• Улучшенная коррозионная стойкость благодаря двухслойному лужению с висмутом
• Гибкость в использовании — совместим с любыми типами алюминиевых жил
• Стабильное сопротивление контакта даже после длительной эксплуатации
• Не требует болтового крепления — экономит место в тесных корпусах

Ограничения применения

• Не применяется для медных проводников — материал алюминий несовместим с медью без переходных элементов
• Не имеет собственной изоляции — необходимо использовать термоусадку, трубки или изолирующие крышки
• Запрещено использование с инструментом для медных наконечников — возможна деформация и потеря механической прочности
• Не рекомендован для частых демонтажей — опрессовка является одноразовой операцией
• Не подходит для переменного тока выше 1000 А — превышение нагрузки вызывает перегрев и разрушение контакта

Примеры использования

• Присоединение алюминиевой шины 35 мм² к входному зажиму автомата в распределительном щите
• Подключение кабеля к выходу преобразователя частоты с узкими контактами
• Соединение алюминиевого провода с клеммной колодкой в промышленном конвейере
• Монтаж в силовых щитах на объектах с высокой влажностью — водоочистные станции, холодильные камеры

Практические советы

• Перед опрессовкой удалите оксидную плёнку с жилы алмазным файлом — алюминий быстро окисляется
• Выбирайте клещи с матрицей, помеченной как “AL” или “для алюминия” — они обеспечивают нужное давление
• Проверяйте соответствие диаметра штыря и зажима — если штырь слишком тонкий, используйте переходную пластину
• После монтажа протестируйте соединение тепловизором — нагрев более чем на 10 °C выше окружающей температуры указывает на плохой контакт
• Храните наконечники в сухом месте — хотя покрытие защищает, длительное воздействие влаги снижает срок службы
