Наконечник штифтовой НШАЛ 35-20 алюминиевый луженый | Б0062652 ЭРА

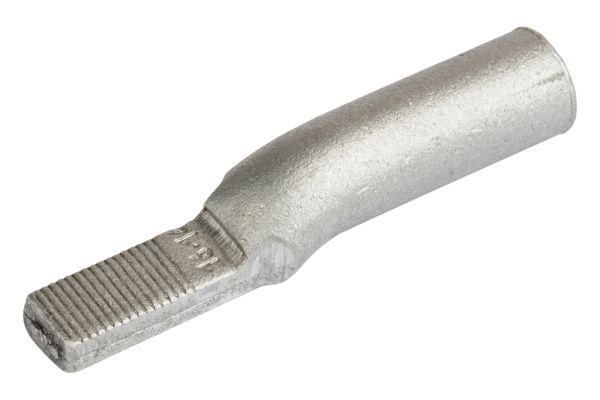

Наконечник штифтовой НШАЛ 35-20 алюминиевый луженый ЭРА - это компонент для надёжного соединения алюминиевых жил сечением до 35 мм2 с контактными клеммами аппаратов защиты, автоматов и других устройств с малыми габаритами. Артикул б0062652 предназначен для работы в сетях до 1 кВ и особенно эффективен при подключении проводов СИП.

Назначение и область применения

Наконечник штифтовой НШАЛ 35-20 алюминиевый луженый ЭРА служит для оконцевания алюминиевых и сталеалюминиевых проводов, когда диаметр жилы слишком велик для входа в клемму устройства. Он позволяет преобразовать свободную многожильную жилу в плотный, устойчивый контакт, совместимый с зажимами автоматических выключателей, рубильников, контакторов и другого оборудования. Применяется в распределительных щитах, на опорах ЛЭП, при подключении СИП к вводным устройствам.

Технические характеристики

• Поперечное сечение: 35 мм2 - соответствует максимальному сечению алюминиевой жилы, которую можно обжать этим наконечником;
• Материал: алюминий марки АД1 - высокопроводящий, мягкий металл, подходящий для электротехнических применений;
• Форма жилы: многопроволочная круглая / секторная - совместим с типичными алюминиевыми проводами, включая СИП;
• Покрытие: лужение с добавками висмута и олова - защищает поверхность от окисления и снижает переходное сопротивление;
• Климатическое исполнение: Т2 - рассчитан на работу в условиях повышенной влажности и температурных колебаний;
• Рабочее напряжение: до 1 кВ - допустимо использование в бытовых и промышленных сетях низкого напряжения.

Совместимость и монтаж

Наконечник НШАЛ 35-20 алюминиевый луженый ЭРА совместим с проводами из:

• Чистого алюминия;
• Сталеалюминия (например, СИП);
• Стального провода (при условии механической прочности).

Обжим выполняется исключительно специальным инструментом - клещами с матрицей для штифтовых наконечников. Обжим должен быть равномерным, без трещин и перекосов. Не используйте обычные плоскогубцы - это повредит контакт и вызовет нагрев.

Безопасность и стандарты

Произведён из электротехнического алюминия АД1, что соответствует требованиям ГОСТ 11069 и IEC 60445. Лужение обеспечивает соответствие классу защиты T2 по GOST 15150. Соответствует нормам безопасности для электроустановок до 1 кВ.

Преимущества

• Улучшенная проводимость благодаря лужению - снижается риск перегрева в месте соединения;
• Защита от коррозии - лудированный слой предотвращает образование оксидной плёнки на алюминии;
• Высокая механическая прочность после обжима - контакт остаётся устойчивым даже при вибрациях;
• Поддержка прямого подключения СИП - не требует перевода на медный провод перед подключением к оборудованию.

Ограничения применения

• Не предназначена для меди - попытка обжать медный провод приведёт к некорректному контакту и возможному перегреву;
• Не рекомендуется для токов выше номинальных значений, указанных для оборудования, к которому он подключается;
• Запрещено использовать без обжимного инструмента - ручное затягивание недопустимо;
• Не подходит для частых демонтажей - одноразовый элемент, повторный обжим снижает надёжность.

Примеры использования

• Подключение фазного провода СИП к входному автомату в щите дома;
• Присоединение алюминиевой жилы к клемме УЗО или дифавтомата;
• Соединение алюминиевого кабеля с выходом контактора на насосной станции;
• Монтаж в распределительном пункте на воздушной ЛЭП с использованием кабельных ответвлений.

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает качественному контакту;
• Проверьте, чтобы все проволочки жилы были внутри втулки - ни одна не должна торчать;
• После обжима проверьте усилие: наконечник не должен болтаться на проводе;
• При установке в щиток следите, чтобы штифт не задевал соседние клеммы - соблюдайте минимальные зазоры;
• Для долговечности соединения рекомендуется периодически контролировать температуру места соединения - особенно в старых установках.
