Наконечник кабельный штифтовой НШМЛ 50-16 медный луженый - 87465 КВТ

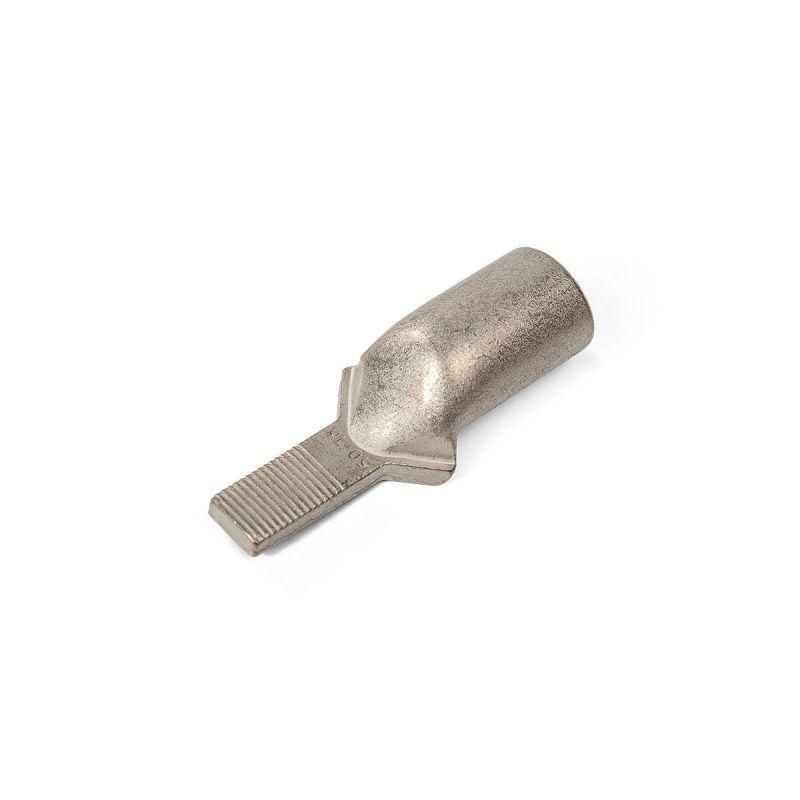

Наконечник кабельный штифтовой НШМЛ 50-16 (100 штук в упаковке) КВТ предназначен для надёжного оконцевания медных кабелей сечением 50 мм2 с последующим подключением к клеммам оборудования. Благодаря лужёному контакту и точной форме, этот наконечник обеспечивает стабильное соединение даже в условиях повышенной влажности и частых циклов нагрева.

Назначение и область применения

Наконечник кабельный штифтовой НШМЛ 50-16 (100 штук в упаковке) КВТ используется для оконцевания многожильных медных проводников перед подключением к клеммным блокам. Подходит для установки на автоматах, контакторах, рубильниках и других устройствах с узкими контактными площадками. Часто применяется в распределительных щитах, на промышленном оборудовании, в системах управления и энергообеспечения.

Технические характеристики

• Поперечное сечение провода: 50 мм2
• Форма контактной площадки: штыревая (штифтовая)
• Угол соединения: прямой
• Материал: рафинированная медь марки М1
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Исполнение фланца: узкое - позволяет использовать в плотных клеммах с малым зазором
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный штифтовой НШМЛ 50-16 (100 штук в упаковке) КВТ требует опрессовки специальными матрицами. Для получения качественного соединения рекомендуется использовать гидравлические прессы КВТ с подходящими шестигранными матрицами - они обеспечивают равномерную деформацию и исключают повреждение металла. Диаметр трубной части рассчитан под зачистку жилы длиной около 15–20 мм. После опрессовки проверьте механическую прочность соединения - тянуть за провод нельзя.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для промышленного применения. Лужёное покрытие соответствует стандарту T2 - устойчиво к коррозии в условиях повышенной влажности и температурных колебаний. Соответствует нормам безопасности ГОСТ Р 50030.5.1 и IEC 60947-1 для коммутационных аппаратов до 1 кВ.

Преимущества

• Высокая электропроводность благодаря меди марки М1 - снижаются потери и нагрев в месте соединения
• Лужёное покрытие предотвращает окисление и увеличивает срок службы контакта
• Узкий фланец позволяет устанавливать наконечник там, где обычные модели не помещаются
• Совместимость с несколькими классами гибкости проводников - универсальное решение для разных типов кабеля
• Упаковка по 100 штук - удобна для крупных проектов и постоянного использования

Ограничения применения

• Не предназначена для одножильных жёстких проводов - требуется многожильная гибкая жила
• Не допускается использование без опрессовки - просто вставлять в клемму нельзя
• Не подходит для работы при напряжении выше 1 кВ
• Не рекомендовано применение в средах с агрессивными химическими веществами - хотя лужение защищает от влаги, оно не устойчиво к кислотам и щелочам

Примеры использования

• Подключение силового кабеля 50 мм2 к входным клеммам автоматического выключателя в распределительном щите
• Присоединение к выходным клеммам частотного преобразователя на производстве
• Завершение медных жил в цепях управления станков с частичной нагрузкой
• Обустройство заземления в промышленных объектах с использованием клеммных блоков с узкими контактами

Практические советы

• Перед опрессовкой обязательно зачистите изоляцию точно до нужной длины - слишком длинная жила может выйти из-под фланца, слишком короткая - не войдёт в трубку
• Выбирайте матрицу, указанную производителем для НШМЛ 50-16 - неверный инструмент вызывает плохой контакт или трещины в медной трубке
• Проверяйте после монтажа: наконечник не должен болтаться в клемме; если есть люфт - замените клемму или используйте другой тип наконечника
• Храните в сухом месте - хоть покрытие защищено, длительное воздействие влаги может снизить долговечность
• Для массовой сборки используйте весь комплект из упаковки - все экземпляры изготовлены в одной партии и имеют одинаковые параметры
