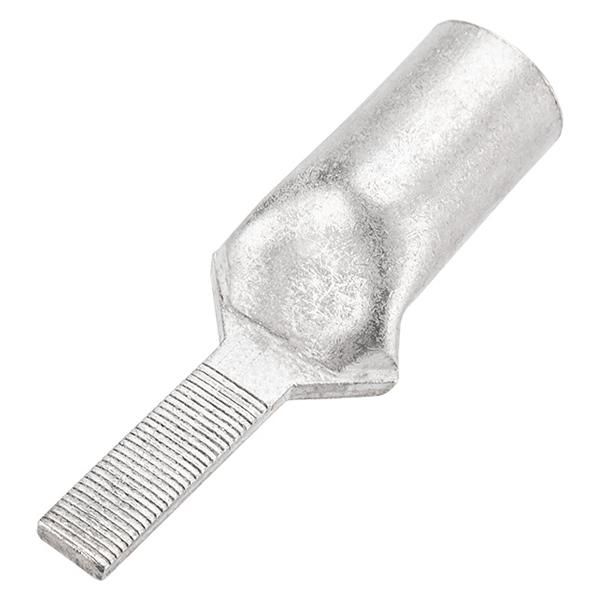

Наконечник кабельный штифтовой НШМЛ 50-7х20 опрес. (уп.10шт) TOKOV ELECTRIC TKE-NSML-50-7х20

Наконечник кабельный штифтовой НШМЛ 50-7х20 опрессовочный от TOKOV ELECTRIC предназначен для надёжного соединения медных многожильных проводов сечением до 50 мм2 с штифтовыми клеммами. Артикул tke-nsml-50-7х20 используется там, где важна прочность контакта и устойчивость к коррозии.

Назначение и область применения

Этот наконечник применяется для создания разъёмных или постоянных электрических соединений между кабелем и оборудованием с плоскими штыревыми клеммами. Подходит для силовых цепей, распределительных щитов, частотных преобразователей, сварочного оборудования и других устройств с высокими токовыми нагрузками. Особенно эффективен в условиях повышенной влажности или агрессивной среды благодаря оловянному покрытию.

Технические характеристики

• Номинальное сечение кабеля: 50 мм2 - подходит для многопроволочных медных жил этого размера
• Максимальный рабочий ток: 175 А - обеспечивает безопасную передачу энергии без перегрева
• Форма контактной площадки: плоский штырь - совместим с прямоугольными клеммами на болтах или зажимах
• Длина втулки: длинная - позволяет глубоко зафиксировать провод, снижает риск выскальзывания
• Покрытие: луженая оловом - предотвращает окисление меди, улучшает проводимость и долговечность
• Тип монтажа: опрессовка - требует специального инструмента для обжима
• Совместим с круглыми проводами: да - поддерживает одножильные и многопроволочные жилы

Совместимость и монтаж

Наконечник НШМЛ 50-7х20 опрессовочный рассчитан на установку на медные провода сечением 50 мм2. Для правильного монтажа необходимо использовать пресс-клещи с матрицей, соответствующей размеру наконечника. Обжим должен быть равномерным - проверьте, что металл втулки плотно охватывает все жилы без повреждений изоляции. Убедитесь, что диаметр штыря клеммы совпадает с габаритами контактной площадки наконечника - типичный размер для таких изделий составляет около 7–8 мм.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электроустановках напряжением до 1000 В. Луженое покрытие снижает риск возникновения переходного сопротивления, что является важным фактором безопасности при длительной работе под нагрузкой. Хотя сертификаты не указаны, конструкция соответствует распространённым промышленным нормам для аналогичных наконечников.

Преимущества

• Длинная втулка обеспечивает более надёжное механическое крепление и лучший контакт
• Оловянное покрытие замедляет окисление, особенно важно в помещениях с высокой влажностью
• Плоская форма штыря гарантирует равномерное давление на клемму при затяжке болтом
• Совместимость с многопроволочными проводами исключает необходимость предварительной пропайки
• Высокая допустимая токовая нагрузка (175 А) делает его подходящим для мощных систем

Ограничения применения

• Не предназначена для алюминиевых проводов - только для меди
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +105 C
• Требуется обязательное использование профессионального обжимного инструмента - ручная затяжка болтом не обеспечит нужной надёжности
• Не подходит для кабелей сечением менее 40 мм2 или более 50 мм2 - возможен перегрев или плохой контакт

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите 400 В
• Соединение фазного провода с клеммой частотного преобразователя
• Установка на выводы трансформаторов или реакторов в промышленном оборудовании
• Запитка двигателей большой мощности через клеммные колодки

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - лишняя изоляция внутри втулки снижает качество контакта
• Проверяйте соответствие диаметра штыря клеммы и контактной площадки наконечника - не используйте с клеммами меньшего размера
• После монтажа проверяйте усилие затяжки болта - недостаточно затянутый контакт нагревается, слишком сильный - деформирует наконечник
• Рекомендуется периодически осматривать место соединения на предмет потемнения или нагара - признаки перегрузки или плохого контакта
• Артикул tke-nsml-50-7х20 часто заказывают в комплекте с другими размерами НШМЛ - удобно иметь запас для ремонта
