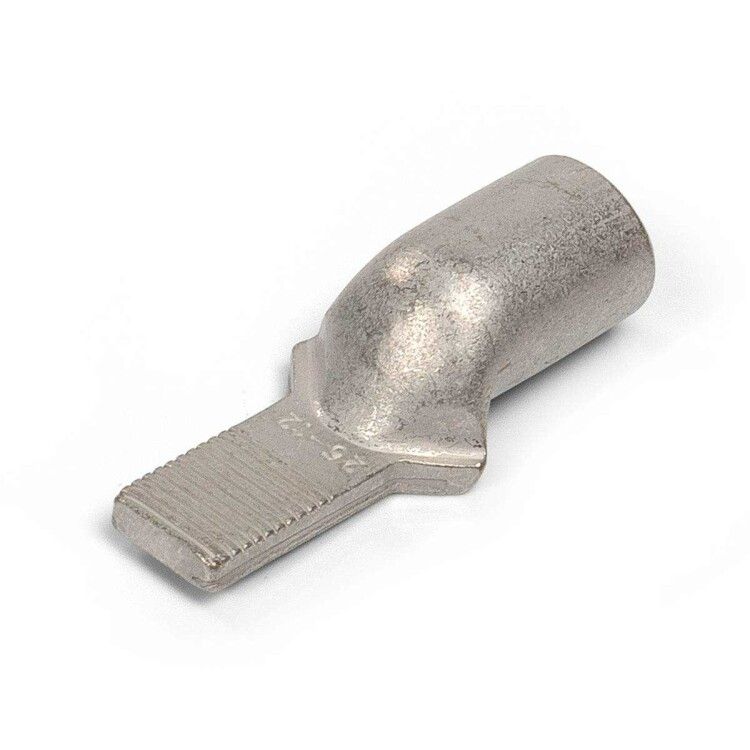

Наконечник кабельный штифтовой НШМЛ 70-20 медный луженый - 87466 КВТ

Наконечник кабельный штифтовой НШМЛ 70-20 (50 штук в упаковке) КВТ предназначен для надёжного оконцевания медных кабелей сечением 70 мм2 с последующим подключением к клеммам аппаратов с узким контактом. Благодаря лужению и точной форме, этот наконечник обеспечивает стабильный токовый контакт даже в условиях повышенной влажности.

Назначение и область применения

Наконечник кабельный штифтовой НШМЛ 70-20 (50 штук в упаковке) КВТ используется для оконцевания многожильных медных проводников перед подключением к клеммным зажимам. Подходит для установки на автоматах, рубильниках, контакторах и других устройствах с узкими контактными площадками. Применяется в распределительных щитах, на промышленном оборудовании, в системах управления и энергообеспечения.

Технические характеристики

• Поперечное сечение провода: 70 мм2
• Форма контактной площадки: штыревая (штифтовая)
• Угол соединения: прямой
• Материал: рафинированная медь марки М1
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Исполнение фланца: узкое - позволяет использовать в местах с ограниченным пространством
• Класс гибкости проводника: совместим с жилами 1, 2 и 3 классов
• Рабочее напряжение: до 1 кВ
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник кабельный штифтовой НШМЛ 70-20 (50 штук в упаковке) КВТ монтируется методом опрессовки. Для качественного соединения рекомендуется использовать специальные матрицы «КВТ» - они обеспечивают шестигранную форму обжима, исключающую повреждение металла и гарантирующие механическую прочность и низкое переходное сопротивление. Диаметр трубной части соответствует требованиям для жил всех трёх классов гибкости. Обжим выполняется гидравлическим прессом, совместимым с матрицами бренда КВТ.

Безопасность и стандарты

Лужёное покрытие соответствует климатическому исполнению Т2 - защищает от коррозии в условиях повышенной влажности и перепадов температур. Работа при напряжении до 1 кВ соответствует нормам для низковольтных электроустановок. Соответствие материалу М1 обеспечивает стабильную электропроводность и долговечность.

Преимущества

• Высокая надёжность соединения благодаря шестигранному обжиму и точному соответствию матрицам КВТ
• Лужение предотвращает окисление меди, снижает риск нагрева в месте контакта
• Узкий фланец позволяет устанавливать наконечник там, где обычные модели не помещаются
• Совместимость с жилами разных классов гибкости - удобство при работе с гибкими и полугибкими кабелями
• Упаковка по 50 штук - экономична для массового монтажа

Ограничения применения

• Не предназначена для одножильных жёстких проводов большего сечения - возможен излом при обжиме
• Не подходит для подключения к клеммам с широким шагом - требуется именно узкая форма фланца
• Запрещено применять без пресса; ручной обжим или кусачки недопустимы - нарушаются электрические и механические параметры
• Не следует использовать в средах с агрессивными химикатами - лужение не защищает от кислот и щелочей

Примеры использования

• Подключение силовых кабелей к автоматическим выключателям серии АВМ, ВА47-29
• Присоединение к клеммам частотных преобразователей с компактными входами
• Обжим кабелей на промышленных станках, конвейерах, насосных станциях
• Монтаж в распределительных щитах с плотной компоновкой элементов

Практические советы

• Перед обжимом удалите изоляцию точно на длину трубки наконечника - лишняя изоляция снижает качество контакта
• Выбирайте матрицу, указанную производителем для НШМЛ 70-20 - использование несовместимых матриц вызывает деформацию
• Проверьте после обжима: шестигранник должен быть равномерным, без трещин и смещений
• При использовании в помещениях с высокой влажностью - регулярно проверяйте состояние лужения на предмет потускнения
• Храните в сухом месте - хотя лужение защищает, длительное воздействие влаги может снизить срок службы
