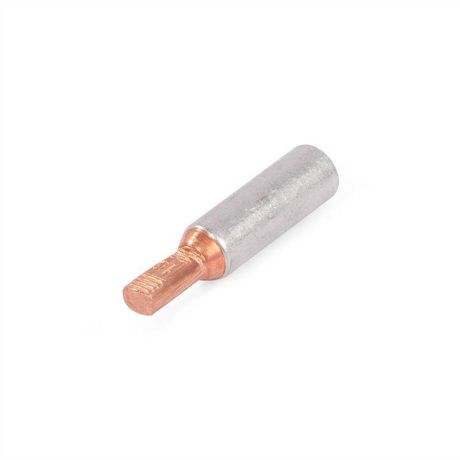

Наконечник кабельный штыревой алюмомедный НШАМ-П 16-13 (50 шт/упак) | 91877 КВТ

Наконечник кабельный штыревой алюмомедный НШАМ-П 16-13 от бренда КВТ предназначен для надёжного оконцевания алюминиевых кабелей и проводов СИП с последующим подключением к автоматическим выключателям. Благодаря уникальной конструкции из алюминия и меди, он исключает коррозию на границе контакта металлов и обеспечивает стабильный токовый контакт даже при высоких нагрузках.

Назначение и область применения

Наконечник кабельный штыревой алюмомедный НШАМ-П 16-13 используется для оконцевания алюминиевых жил, особенно сталеалюминиевых проводов СИП, перед подключением к клеммам автоматических выключателей. Применяется в распределительных щитах на вводе в здание, где требуется переход от алюминиевой линии к медным клеммам оборудования. Подходит для систем до 1 кВ, в том числе в частных домах, многоквартирных зданиях и объектах малой энергетики.

Технические характеристики

• Материал: алюминий марки АД1 + медь марки М1
• Номинальное сечение алюминиевой части: 16 мм2
• Конструкция: длинная - позволяет глубоко запрессовать жилу, повышая механическую прочность
• Форма поперечного сечения: круглая/секторная - совместима с большинством типов жил, включая многожильные и однопроволочные
• Количество монтажных отверстий: 1 - для подключения к штыревым клеммам автоматов
• Цвет: серый - стандартизированная маркировка для быстрой идентификации типа наконечника
• Рабочее напряжение: до 1 кВ
• Гильза выполнена методом фрикционной сварки - соединение алюминия и меди происходит на молекулярном уровне

Совместимость и монтаж

Наконечник кабельный штыревой алюмомедный НШАМ-П 16-13 совместим с проводами СИП и другими алюминиевыми кабелями сечением 16 мм2. Для установки необходима специальная опрессовка - используйте клещи с матрицей, соответствующей размеру гильзы. Убедитесь, что жила полностью вошла в гильзу, и опрессовка проведена равномерно по всей длине. Штырь имеет плоскую форму - идеально подходит для клемм автоматов с зажимными пластинами. Не допускается использование с медными жилами - наконечник рассчитан только на алюминий.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к электроустановкам до 1 кВ. Конструкция исключает образование гальванической пары между алюминием и медью за счёт цельной технологии изготовления - это снижает риск перегрева и коррозии. Соединение устойчиво к вибрациям и температурным колебаниям, что важно для внешних и внутренних щитов. Работает в условиях, предусмотренных ГОСТ 7385 и IEC 60947.

Преимущества

• Устраняет проблему окисления на границе алюминий–медь благодаря фрикционной сварке
• Не требует дополнительных переходников - подключается прямо к автомату
• Высокая механическая прочность - длинная гильза плотно охватывает жилу
• Стандартный штырь совместим с большинством моделей автоматических выключателей (ABB, Schneider, IEK, Legrand и др.)
• Серый цвет - легко отличить от других типов наконечников при обслуживании

Ограничения применения

• Не применяется для медных кабелей - предназначено только для алюминиевых жил
• Не рекомендовано использовать в цепях переменного тока выше 1 кВ
• Требуется точная подгонка по сечению - нельзя применять для жил меньше 16 мм2 или больше
• Запрещён ручной зажим - обязательно использование пресс-клещей; попытка затянуть болтом приведёт к повреждению штыря
• Не подходит для многократных подключений - после демонтажа наконечник не восстанавливается

Примеры использования

• Подключение вводного СИП-провода к входному автомату в щите дома
• Присоединение алюминиевой жилы от воздушной ЛЭП к клемме автомата в этажном щите
• Обеспечение надёжного контакта в условиях повышенной влажности (например, на улице или в подвале)
• Замена старых наконечников при модернизации электроснабжения в многоэтажках

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не оставляйте лишнего, чтобы не повредить штырь
• Проверьте соответствие диаметра штыря клемме автомата - если штырь слишком тонкий, возможен плохой контакт
• При работе с СИП-проводом убедитесь, что все алюминиевые жилы находятся внутри гильзы - не допускайте выхода отдельных проволочек
• После монтажа проверьте усилие затяжки - штырь должен быть плотно закреплён, но не деформирован
• Храните наконечники в сухом месте - хотя они защищены от коррозии, длительное воздействие влаги может повлиять на качество поверхности
