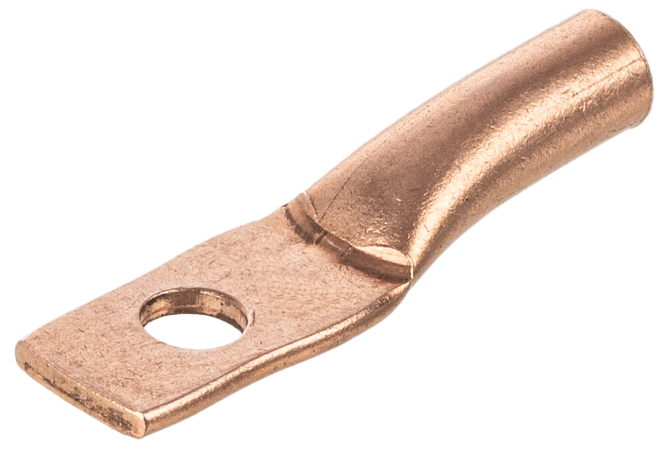

Наконечник кабельный ТМ 120-16-17 медный ГОСТ 7386-80 | Б0062589 ЭРА

Наконечник кабельный ТМ 120-16-17 медный ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением до 120 мм2 и обеспечивает прочное соединение с шинами и клеммами оборудования. Артикул б0062589 соответствует требованиям ГОСТ 7386-80 и подходит для силовых цепей до 35 кВ.

Назначение и область применения

Наконечник кабельный ТМ 120-16-17 медный ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 120 мм2. Применяется для присоединения кабелей к медным шинам, клеммным колодкам, выводам автоматических выключателей, контакторов, трансформаторов и другому оборудованию. Подходит для установки в распределительных устройствах, на подстанциях, в промышленном электрооборудовании и энергообъектах с напряжением до 35 кВ.

Технические характеристики

• Номинальное сечение проводника: 120 мм2
• Материал: медь марки М2
• Диаметр отверстия: 16 мм
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Защитное покрытие: лужёное (оловянное)
• Количество монтажных отверстий: 1
• Класс проводника: совместим с несколькими типами жил (однопроволочные и многопроволочные)
• Способ монтажа: универсальный - требует обжима специальным инструментом

Совместимость и монтаж

Наконечник ТМ 120-16-17 медный ГОСТ 7386-80 совместим с кабелями и проводами, имеющими медную жилу указанного сечения. Для правильного монтажа требуется обжимной инструмент с матрицей, подходящей под диаметр 16 мм и форму кольцевой контактной площадки. Обжим должен быть выполнен равномерно, чтобы исключить повреждение жилы и обеспечить минимальное переходное сопротивление. Лужёная поверхность улучшает контакт при соединении с медными шинами и снижает риск окисления.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует соответствие механической прочности, электрической проводимости и геометрическим параметрам. Климатическое исполнение УХЛ3 позволяет применять наконечник в условиях повышенной влажности и температур от −40C до +40C. Лужёное покрытие защищает медь от коррозии, продлевая срок службы соединения.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2
• Лужёное покрытие предотвращает окисление и улучшает долговечность контакта
• Стандартная форма и размеры обеспечивают совместимость с большинством клемм и шин
• Одно отверстие упрощает фиксацию болтом, снижает вероятность перекоса при затяжке
• Соответствие ГОСТ 7386-80 - гарантированная надёжность в промышленных сетях

Ограничения применения

• Не предназначена для алюминиевых жил - использование с алюминием вызывает гальваническую коррозию
• Не рекомендуется для частых разборок - после нескольких обжимов возможна деформация металла
• Работает только при использовании правильно подобранного обжимного инструмента; некорректный обжим снижает надёжность соединения
• Не следует применять в средах с высоким содержанием серы или хлора - даже лужёное покрытие может разрушаться в агрессивной атмосфере

Примеры использования

• Подключение кабеля 120 мм2 к медной шине в распределительном щите 10(35) кВ
• Присоединение силового кабеля к выходному зажиму трансформатора
• Обжим жилы перед подключением к контактору или автоматическому выключателю большой мощности
• Монтаж в системах питания промышленных станков, конвейеров, насосных агрегатов

Практические советы

• Перед обжимом проверьте, что внутренний диаметр наконечника точно соответствует диаметру жилы - допуск +-0,1 мм
• Используйте обжимной клещи с регулировкой усилия и матрицей, помеченной для 120 мм2 и 16 мм
• После обжима осмотрите место соединения: не должно быть трещин, переломов жилы или выпирающих проволочек
• Затягивайте болт в отверстии с моментом, указанным в документации на оборудование - переусиливать нельзя
• Храните наконечники в сухом месте - даже лужёные элементы могут терять защитные свойства при длительном воздействии влаги
