Наконечник кабельный ТМ 120-12-17 - 41291 КВТ

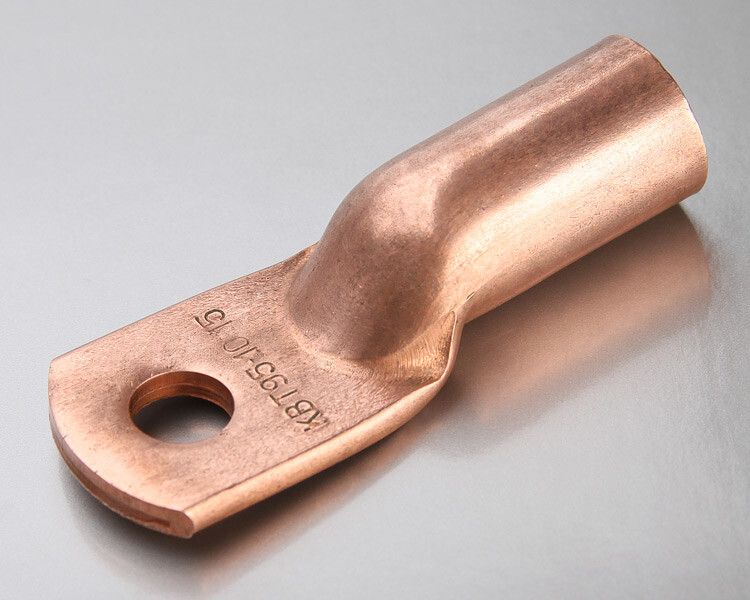

Наконечник кабельный медный ТМ 120-12-17 для опрессовки (25 штук в упаковке) от бренда КВТ предназначен для надёжного оконцевания медных кабелей сечением 120 мм2 методом опрессовки. Продукт соответствует ГОСТ 7386-80 и применяется в силовых электрических сетях до 35 кВ. Упаковка содержит 25 штук - удобно для крупных проектов.

Назначение и область применения

Наконечник кабельный медный ТМ 120-12-17 для опрессовки используется для создания прочного и долговечного соединения между медным кабелем и контактными элементами - зажимами, шинами, коммутационными аппаратами. Подходит для монтажа в распределительных устройствах, трансформаторных подстанциях, ячейках КРУ, на выводах оборудования. Применяется в энергетике, промышленности, ЖКХ и на объектах с высокой нагрузкой.

Технические характеристики

• Номинальное поперечное сечение: 120 мм2 - подходит для кабелей с жилами такого же сечения;
• Внутренний диаметр: 17 мм - обеспечивает плотное прилегание к жиле кабеля;
• Наружный диаметр: 22 мм - влияет на компактность сборки в щите;
• Номинальное напряжение: 35 кВ - допустимо использование в средневольтных сетях;
• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты в агрессивной среде;
• Угол соединения: прямолинейный - позволяет прокладывать кабель в одну линию без изгибов;
• Количество монтажных отверстий: 1 - для болтового крепления к шине или контакту;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности;
• Стандарт: ГОСТ 7386-80 - гарантирует соответствие требованиям к форме, размерам и качеству;
• Способ монтажа: опрессовка - требуется специальный пресс и матрица MW-формы.

Совместимость и монтаж

Наконечник кабельный медный ТМ 120-12-17 для опрессовки совместим с гидравлическими прессами КВТ и матрицами MW-образной формы, которые обеспечивают равномерное деформирование металла без трещин. Для монтажа необходимо:

• Снять изоляцию с кабеля точно на длину хвостовика (не более 17 мм);
• Обязательно удалить фаску с жилы - это предотвращает перегибы и порывы;
• Использовать только пресс с правильной матрицей - некорректная форма вызывает плохую опрессовку;
• Не использовать для жил 2–3 класса гибкости без проверки по специальной таблице подбора - возможен перекос и снижение надёжности соединения.

Безопасность и стандарты

Произведён согласно ГОСТ 7386-80, что гарантирует безопасность при работе под напряжением до 35 кВ. Отсутствие покрытия не снижает электробезопасность, но требует дополнительной изоляции места соединения в условиях повышенной влажности или агрессивной среды. Все наконечники проходят термическую обработку (отжиг) после штамповки - это исключает хрупкость и повышает срок службы.

Преимущества

• Высокая точность формирования - благодаря собственным технологическим матрицам КВТ;
• Штампованная маркировка на каждом изделии - легко идентифицировать типоразмер даже после установки;
• Галтовка и снятие фаски - упрощают заправку жилы, снижают риск повреждения;
• Медь марки М2 - минимальное переходное сопротивление, устойчивость к нагреву;
• Производство в России - единственная компания, выпускающая полный спектр типоразмеров по ГОСТ 7386-80.

Ограничения применения

• Не предназначена для алюминиевых кабелей - материал несовместим;
• Без покрытия - не рекомендуется для открытых участков в агрессивной среде (промышленные зоны с химическими выбросами, побережья морей);
• Не подходит для жил 2–3 класса гибкости без корректировки по таблице - может возникнуть неплотное прилегание;
• Требуется обязательное применение пресса с MW-матрицей - обычная опрессовка плоскими клещами недопустима.

Примеры использования

• Подключение кабеля 120 мм2 к шине в КРУ-10/35 кВ;
• Оконцевание выходных кабелей от трансформатора до выключателя;
• Монтаж заземляющих проводников в подстанциях;
• Соединение кабеля с клеммой автоматического выключателя высокой мощности.

Практические советы

• Перед монтажом всегда проверяйте, чтобы диаметр жилы кабеля соответствовал внутреннему диаметру наконечника - 17 мм; если жила меньше, используйте подходящий типоразмер;
• Для кабелей 5–6 класса гибкости этот наконечник подходит идеально - он создан именно для них;
• Храните упаковку в сухом месте - медь без покрытия может окисляться при длительном воздействии влаги;
• При закупке больших партий - учтите, что 25 штук в упаковке - это экономично для масштабных работ, но для мелких задач можно заказать меньшие количества;
• Используйте только оригинальные матрицы КВТ - другие могут не обеспечить нужную форму опрессовки, что снизит надёжность соединения.
