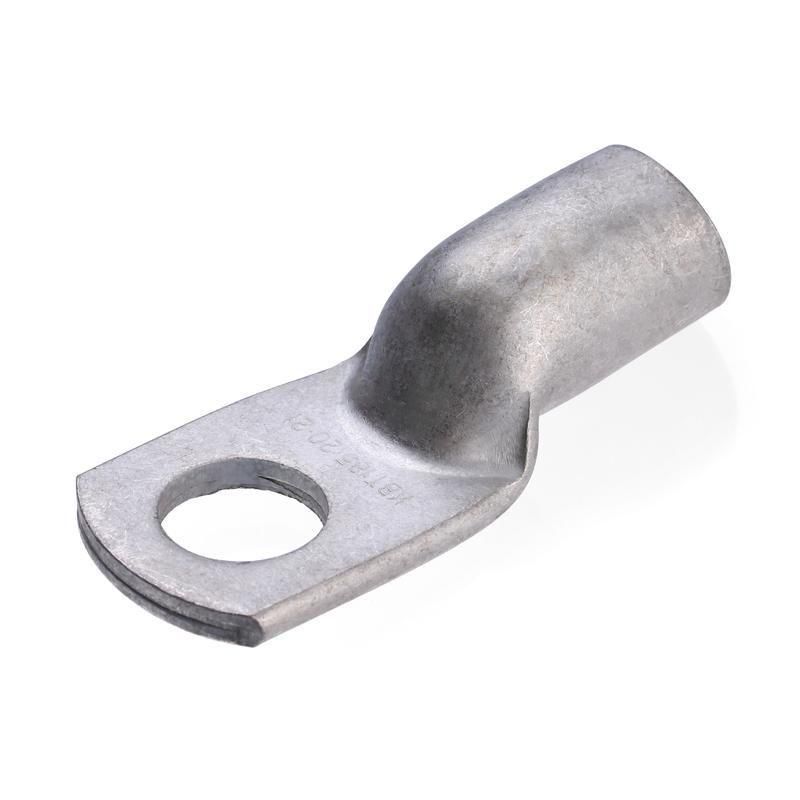

Наконечник кабельный ТМЛ 6-8-4 - 89402 КВТ

Наконечник кабельный медный луженый ТМЛ 6-8-4 для опрессовки (100 шт/упак) от бренда КВТ предназначен для надежного оконцевания медных кабелей сечением 6 мм2 с последующей опрессовкой. Этот элемент используется там, где требуется прочное и долговечное электрическое соединение - в распределительных щитах, на оборудовании и силовых цепях. Артикул 89402 соответствует ГОСТ 7386-80 и входит в серию наконечников ТМЛ, производимых единственным в России заводом КВТ.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ 6-8-4 для опрессовки (100 шт/упак) применяется для оконцевания однопроволочных и многожильных медных кабелей и проводов сечением 6 мм2 перед их подключением к болтовым зажимам, шинам или аппаратам. Подходит для установки в электрошкафах, на трансформаторах, выключателях, контакторах, частотных преобразователях и других устройствах, требующих надежного механического и электрического соединения. Прямой угол и кольцевая форма контактной площадки обеспечивают удобство монтажа в плотных комплектациях.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость, устойчивость к нагреву.
• Поперечное сечение кабеля: 6 мм2 - оптимально для жил средней мощности.
• Метрический размер резьбы: M8 - совместим с болтами и зажимами диаметром 8 мм.
• Покрытие: Луженое - электролитическое олово с добавками висмута, обеспечивает антикоррозийную защиту.
• Форма контактной площадки: Кольцевая - равномерное распределение усилия при затяжке.
• Угол соединения: Прямой - позволяет прокладывать кабель в одной плоскости с устройством.
• Количество монтажных отверстий: Одно - для одного болта, стандартная конфигурация.
• Класс проводника: Не указан - совместим с кабелями 5–6 класса гибкости; для жил 2–3 класса требуется проверка по таблице подбора.
• Рабочее напряжение: До 35 кВ - допустимо применение в высоковольтных системах.
• Климатическое исполнение: Т2 - устойчив к повышенной влажности и температурным колебаниям.
• Комплектация: 100 штук в упаковке - для крупных проектов и запаса на объекте.

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ 6-8-4 для опрессовки (100 шт/упак) монтируется с помощью пресса и матриц MW-образной формы, соответствующих ГОСТ 7386-80. Рекомендуется использовать инструменты и матрицы от КВТ - они точно соответствуют форме хвостовика и обеспечивают качественную опрессовку без деформаций. Перед монтажом необходимо снять изоляцию кабеля на длину, соответствующую глубине гильзы наконечника. Убедитесь, что все проволочки жилы полностью вошли внутрь, без выпирающих концов. После опрессовки проверьте герметичность соединения - оно не должно позволять доступ воздуха к меди.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний кабельных наконечников. Производитель КВТ - единственный в России, выпускающий всю линейку типоразмеров по этому стандарту. Наконечник прошел технологические этапы: отжиг для повышения пластичности, галтовка для удаления заусенцев, штамповка с маркировкой. Все эти процессы обеспечивают безопасность эксплуатации даже в условиях длительной нагрузки и вибраций.

Преимущества

• Электролитическое лужение с висмутом предотвращает окисление и увеличивает срок службы контакта - особенно важно в агрессивных средах.
• Матовая поверхность покрытия - признак качества, отличает продукцию КВТ от дешевых аналогов с блестящим, тонким и легко стирающимся покрытием.
• Штампованная маркировка типа и бренда на каждом изделии - исключает путаницу при сборке и обслуживании.
• Отсутствие заусенцев благодаря галтовке снижает риск повреждения изоляции при установке.
• Поддержка комплексного решения: наконечники + матрицы + прессы от одного производителя - минимизация рисков несовместимости.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - материал медный, возможна гальванопара при смешении металлов.
• Не рекомендуется использовать с кабелями 2–3 класса гибкости без перепроверки по специальным таблицам подбора - может возникнуть недопрессовка или перегрузка.
• Не следует применять без пресса - скручивание или пайка нарушают целостность конструкции и снижают надежность.
• Запрещено использование при температурах выше +105 C - луженое покрытие теряет защитные свойства.

Примеры использования

• Подключение медного кабеля 6 мм2 к шине заземления в распределительном щите.
• Присоединение питания к контактору или тепловому реле в автоматике станка.
• Монтаж выходных кабелей частотного преобразователя на двигатель.
• Соединение кабеля с выводом автомата в промышленной панели.

Практические советы

• Перед опрессовкой обязательно проверьте соответствие сечения кабеля - 6 мм2 должны точно соответствовать внутреннему объему наконечника. Переход на меньший размер вызывает перегрев, больший - плохую фиксацию.
• Для кабелей 2–3 класса гибкости используйте таблицу подбора от КВТ - возможно, потребуется наконечник с другим номером, например, ТМЛ 4-8-3 или ТМЛ 10-8-4.
• Храните наконечники в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие влаги может снизить качество лужения.
• При использовании пресса выбирайте матрицу, помеченную как подходящая именно для ТМЛ 6-8-4 - неверная матрица деформирует хвостовик и нарушает контакт.
• Артикул 89402 - идеальный вариант для замены старых наконечников в уже действующих системах, так как соответствует всем стандартным размерам ГОСТ.
