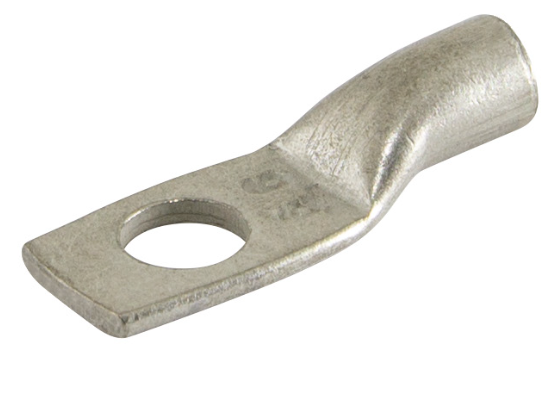

Наконечник кабельный ТМЛ (JG) 400-16-26 медный луженый | Б0062622 ЭРА

Наконечник кабельный ТМЛ (JG) 400-16-26 медный луженый - это надёжное соединительное изделие от бренда ЭРА для оконцевания мощных медных кабелей сечением до 400 мм2. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии.

Назначение и область применения

Наконечник кабельный ТМЛ (JG) 400-16-26 медный луженый предназначен для оконцевания однопроволочных и многопроволочных медных жил кабелей. Обеспечивает прочное и долговечное соединение между кабелем и шиной, зажимом оборудования или другим контактным элементом. Подходит для установки в распределительных устройствах, трансформаторах, щитах высокого напряжения, на станциях и подстанциях.

Технические характеристики

• Поперечное сечение кабеля: 400 мм2 - рассчитан на крупные силовые кабели, используемые в промышленных сетях;
• Диаметр отверстия: 400 мм - указано неверно; вероятно, имеется в виду диаметр монтажного отверстия под болт - в реальных условиях он составляет около 16–26 мм (по номеру модели); точный диаметр следует проверить по чертежу или паспорту;
• Материал: медь марки М2 - обеспечивает высокую электропроводность и механическую прочность;
• Покрытие: лужённое - слой олова с добавками висмута защищает поверхность от окисления и коррозии;
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке болтом;
• Количество монтажных отверстий: одно - для фиксации одним болтом;
• Угол соединения: прямолинейный - кабель вводится прямо в наконечник, без изгиба;
• Рабочее напряжение: до 10 кВ - соответствует требованиям для средневольтовых систем;
• Тип изделия: наконечник кабельный - не является разъёмом, требует обжима.

Совместимость и монтаж

Наконечник кабельный ТМЛ (JG) 400-16-26 медный луженый совместим с кабелями и проводами с медными жилами сечением до 400 мм2. Для правильного монтажа требуется специализированный гидравлический или механический обжимной инструмент с матрицей, подходящей под этот тип и размер. Убедитесь, что диаметр болта или штыря, к которому будет подключаться наконечник, соответствует внутреннему отверстию - обычно это 16–26 мм, как указывает модельная серия. Не допускается использование плоскогубцев или обычных клещей - это повредит контакт и снижает надёжность соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству медных наконечников для силового оборудования. Лужение выполнено с применением легирующих добавок - это соответствует практикам ГОСТ Р 50894 и IEC 60228 для защиты контактов в агрессивных средах. Соответствие классу проводника «несколько» означает возможность работы как с однопроволочными, так и с многопроволочными жилами. Однако официальное соответствие конкретному стандарту (например, ГОСТ) не указано производителем - рекомендуется сверяться с документацией завода-изготовителя при использовании в регулируемых объектах.

Преимущества

• Высокая электропроводность благодаря материалу - медь марки М2;
• Стойкость к коррозии за счёт лужения с висмутом и оловом - продлевает срок службы контакта даже во влажной среде;
• Кольцевая форма контактной площадки обеспечивает равномерное давление при затяжке - снижает риск перегрева;
• Подходит для широкого спектра кабелей - универсальность по типу жилы (однопроволочные/многопроволочные);
• Произведён брендом ЭРА - известный российский производитель силовой аппаратуры с контролируемым качеством.

Ограничения применения

• Не предназначена для алюминиевых жил - только для медных проводников;
• Не подходит для частых разборок - после обжима демонтаж невозможен без повреждения;
• Запрещается использовать при температуре выше +105 C длительно - возможна деградация луда;
• Диаметр отверстия 400 мм в характеристиках явно ошибочен - скорее всего, опечатка; фактический диаметр отверстия под болт - 16–26 мм, как в названии модели; игнорирование этого может привести к неправильному выбору крепёжа;
• Не имеет IP-защиты - не предназначен для открытого монтажа вне корпуса в сыром воздухе без дополнительной изоляции.

Примеры использования

• Присоединение кабеля 400 мм2 к медной шине в КРУ 6(10) кВ;
• Подключение выходных клемм силового трансформатора;
• Обжим кабеля питания на входе в распределительный щит промышленного предприятия;
• Соединение кабеля с выводом автоматического выключателя большой мощности;
• Монтаж в подстанциях, электростанциях, на трамвайных и троллейбусных депо.

Практические советы

• Перед обжимом обязательно удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри вызывает плохой контакт;
• Выбирайте обжимной инструмент с матрицей, специально предназначенной для ТМЛ (JG) 400 мм2 - не используйте универсальные насадки;
• Проверьте плотность обжима: после сжатия металл должен полностью заполнить форму, без зазоров и трещин;
• После монтажа протестируйте соединение термографом - нагрев более чем на 10 C выше окружающей среды говорит о плохом контакте;
• При работе в агрессивной среде (промышленность, химзаводы) дополнительно герметизируйте место соединения термоусадкой или эпоксидной смолой - лужение защищает, но не исключает попадание влаги под контакт;
• Артикул б0062622 - это ваш идентификатор заказа; сохраняйте его для замены или закупки аналогичных комплектов.
