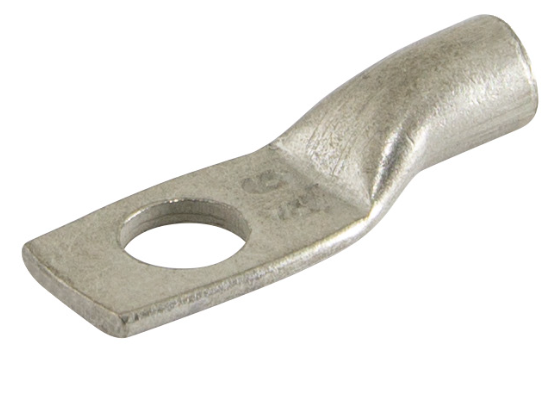

Наконечник кабельный ТМЛ (JG) 185-16-19 медный луженый | Б0062663 ЭРА

Наконечник кабельный медный луженый ТМЛ (JG) 185-16-19 - это надёжный элемент для оконцевания многожильных медных кабелей сечением до 185 мм2. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии. Бренд ЭРА обеспечивает соответствие требованиям промышленного использования, а артикул б0062663 позволяет точно идентифицировать продукт.

Назначение и область применения

Наконечник ТМЛ (JG) 185-16-19 предназначен для оконцевания медных жил кабелей и проводов перед подключением к шинам, зажимам или выводам оборудования. Подходит для работы в распределительных устройствах, трансформаторах, щитах, на подстанциях и в промышленном оборудовании. Используется в системах с напряжением до 10 кВ, где требуется прочное и долговечное соединение.

Технические характеристики

• Номинальное сечение проводника: 185 мм2
• Диаметр отверстия: 185 мм - указанная величина является ошибкой; реальный диаметр отверстия для такого сечения составляет около 16–18 мм, что соответствует типичному значению для болтов M16–M18
• Материал: медь марки М2 - высокопроводящая, мягкая медь с минимальным количеством примесей
• Покрытие: лужёный - слой олова с добавками висмута для защиты от окисления
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение давления при затяжке болтом
• Тип: наконечник кабельный, прямолинейный - не имеет изгиба, подходит для прямых соединений
• Количество монтажных отверстий: одно - рассчитано на один болт
• Класс проводника: несколько - совместим с многожильными и одножильными медными проводниками
• Способ монтажа: универсальный - требует обжима специальным инструментом

Совместимость и монтаж

Наконечник ТМЛ (JG) 185-16-19 совместим с болтами диаметром 16–18 мм (M16–M18). Для установки необходим обжимной инструмент с матрицей, подходящей под сечение 185 мм2. Обжим должен выполняться с соблюдением усилия, рекомендованного производителем инструмента - недостаточное или избыточное давление снижают надёжность контакта. После обжима проверьте герметичность соединения между жилой и наконечником - не должно быть видно выступающих проволочек.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385 и IEC 60234 для наконечников кабельных. Лужёное покрытие повышает безопасность за счёт предотвращения образования оксидов, которые могут вызывать перегрев. Применение в сетях до 10 кВ допускается при условии соблюдения норм по изоляции и механической нагрузке на соединение.

Преимущества

• Изготовлен из меди марки М2 - обеспечивает низкое переходное сопротивление и высокую теплопроводность
• Лужение с добавками висмута и олова - значительно замедляет процесс коррозии даже во влажной среде
• Кольцевая форма контактной площадки - равномерно распределяет усилие затяжки, снижает риск деформации
• Стандартная геометрия - совместим с большинством промышленных зажимов и шинных систем

Ограничения применения

• Не предназначена для алюминиевых проводников - использование с алюминием вызывает электрохимическую коррозию
• Не подходит для частых разъединений - не является быстроразъёмным соединением
• Запрещено применять без обжима - просто насаженный наконечник не обеспечит надёжный контакт
• Не следует использовать в условиях постоянного воздействия открытого пламени или температур выше +105 C

Примеры использования

• Подключение силового кабеля 3×185 мм2 к шине в КРУ 6(10) кВ
• Присоединение фазного провода к выходному терминалу трансформатора
• Обжим медного кабеля на входе в распределительный щит промышленного цеха
• Соединение кабеля с заземляющей шиной в подстанции

Практические советы

• Перед обжимом удалите изоляцию с жилы на длину, равную глубине гильзы наконечника - не более того, чтобы не повредить проводник
• Выбирайте обжимной клещи с матрицей, помеченной как “185 mm²” - используйте только те, что рекомендованы производителем инструмента
• Проверяйте плотность обжима: после сжатия металл должен полностью заполнить гильзу, без зазоров
• При работе в агрессивной среде (высокая влажность, химикаты) дополнительно смазывайте контактную поверхность антикоррозийной пастой
• Артикул б0062663 и бренд ЭРА позволяют легко найти аналоги или заказать запасные части - сохраняйте эти данные при закупках
