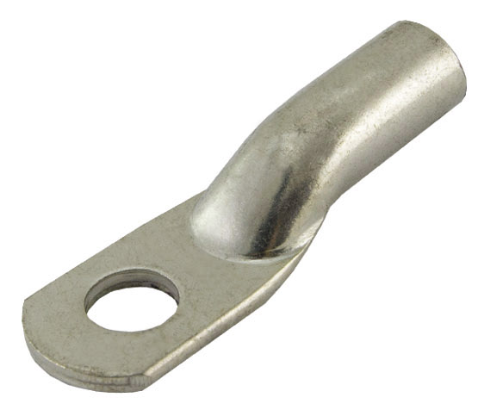

Наконечник кабельный ТМЛ 70-12-13 медный луженый ГОСТ 7386-80 | Б0062538 ЭРА

Наконечник кабельный ТМЛ 70-12-13 медный луженый ГОСТ 7386-80 от бренда ЭРА предназначен для надежного оконцевания медных кабелей сечением до 70 мм2 и обеспечивает прочное соединение с шинами и зажимами оборудования. Артикул б0062538 соответствует требованиям ГОСТ 7386-80 и подходит для силовых цепей до 35 кВ.

Назначение и область применения

Наконечник ТМЛ 70-12-13 используется для оконцевания однопроволочных и многопроволочных медных жил кабелей и проводов. Применяется для присоединения к медным шинам, клеммам выключателей, автоматических рубильников, трансформаторов и другому оборудованию с болтовыми соединениями. Подходит для установки в распределительных щитах, на подстанциях, в промышленном оборудовании и энергообъектах с напряжением до 35 кВ.

Технические характеристики

• Поперечное сечение кабеля: 70 мм2
• Диаметр монтажного отверстия: 12 мм
• Материал: медь марки М2
• Покрытие: луженое с добавками висмута и олова
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Количество монтажных отверстий: одно
• Класс проводника: совместим с несколькими типами жил (однопроволочные и многопроволочные)
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМЛ 70-12-13 устанавливается методом обжима. Для правильного монтажа требуется специализированный обжимной инструмент с матрицей, подходящей под сечение 70 мм2 и диаметр отверстия 12 мм. Обжим должен выполняться равномерно по всей поверхности гильзы - недостаточное давление снижает механическую прочность, избыточное - повреждает жилу. После обжима проверьте герметичность контакта и отсутствие выпирающих проволочек. Установка возможна на кабели сечением до 95 мм2, однако оптимальная нагрузка достигается именно при 70 мм2.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует соответствие механической прочности, электрической проводимости и температурной стойкости. Луженое покрытие обеспечивает класс защиты T2 - устойчивость к повышенной влажности и коррозии в условиях средней климатической зоны. Соответствует нормам безопасности для работы в электроустановках до 35 кВ.

Преимущества

• Изготовлен из медной трубы марки М2 - высокая электропроводность и пластичность при обжиме
• Лужение с добавками висмута и олова предотвращает окисление контактов даже при длительной эксплуатации в сыром воздухе
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болтом
• Одно отверстие диаметром 12 мм совместимо с большинством стандартных болтов M12
• Поддерживает работу с многожильными и одножильными проводниками без потери качества соединения

Ограничения применения

• Не предназначена для алюминиевых жил - использование на алюминии вызывает гальваническую коррозию
• Не рекомендуется применять в условиях постоянного воздействия морской воды или химически активных паров - требуются специальные покрытия
• Работает только при использовании обжимного инструмента; скручивание или пайка недопустимы
• Максимальное сечение кабеля - 95 мм2, но при сечении выше 70 мм2 возможно увеличение теплового сопротивления

Примеры использования

• Присоединение кабеля 70 мм2 к шине в распределительном щите 10(6)/0,4 кВ
• Подключение выходных кабелей от трансформатора к вводному автомату
• Завершение фазных проводов в промышленных станках с частотным регулированием
• Обустройство заземляющего контура на подстанции с медной шиной

Практические советы

• Перед обжимом зачистите жилу на длину, равную глубине гильзы - не более того, чтобы не оставались оголенные участки вне наконечника
• Выбирайте обжимной клещи с матрицей, указанной для 70 мм2 и 12 мм отверстия - используйте метки на инструменте
• Проверяйте плотность обжима: после сжатия наконечник должен плотно прилегать к жиле без люфта
• При работе в помещениях с высокой влажностью дополнительно смазывайте контактную поверхность термостойкой смазкой типа КТ-8
• Артикул б0062538 - точный аналог по ГОСТ 7386-80; не заменяйте на импортные модели без проверки диаметра отверстия и формы гильзы
