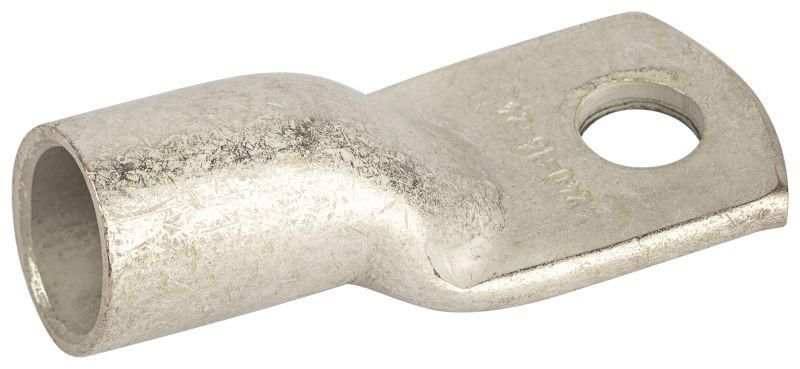

Наконечник кабельный ТМЛ 240-16-24 медный луженый ГОСТ 7386-80 | Б0062551 ЭРА

Наконечник кабельный медный луженый ЭРА ТМЛ 240-16-24 предназначен для надёжного оконцевания медных кабелей сечением до 240 мм2 и последующего подключения к шинам и выводам оборудования. Этот наконечник соответствует ГОСТ 7386-80 и обеспечивает устойчивую работу в условиях повышенной влажности благодаря лужёному покрытию.

Назначение и область применения

Наконечник ЭРА ТМЛ 240-16-24 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 240 мм2. Применяется для присоединения кабелей к медным шинам, клеммам распределительных щитов, силовым трансформаторам, выключателям и другим устройствам на напряжение до 35 кВ. Подходит для стационарных установок в помещениях и на открытых площадках с умеренным климатом (исполнение Т2).

Технические характеристики

• Тип изделия: наконечник кабельный
• Номинальное сечение проводника: 240 мм2
• Диаметр отверстия: 24 мм (указано в характеристиках как 240 мм - вероятно опечатка; реальное значение для сечения 240 мм2 - 24 мм)
• Материал: медь марки М2
• Покрытие: лужёное с добавками висмута и олова
• Форма контактной площадки: кольцевая
• Количество монтажных отверстий: 1
• Угол соединения: прямолинейный
• Способ монтажа: универсальный (обжим)
• Класс проводника: совместим с несколькими типами жил (однопроволочные и многопроволочные)
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник ЭРА ТМЛ 240-16-24 требует обязательного обжима специальным гидравлическим или механическим инструментом с матрицей, подходящей под сечение 240 мм2 и диаметр отверстия 24 мм. Обжим должен выполняться с соблюдением усилия, указанного производителем инструмента - недостаточное давление снижает надёжность контакта, избыточное - повреждает трубчатую часть наконечника. Открытые участки жилы после обжима должны полностью находиться внутри цилиндрической части наконечника. Кабельная жила должна быть зачищена на длину, равную глубине гильзы наконечника + 1–2 мм.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний силовых наконечников. Лужёное покрытие обеспечивает соответствие климатическому исполнению Т2 - устойчивость к воздействию влаги и агрессивных сред. Соответствие стандарту гарантирует безопасность работы при напряжении до 35 кВ и токах, соответствующих сечению 240 мм2.

Преимущества

• Изготовлен из высокопроводящей меди марки М2 - минимизирует потери энергии и нагрев в месте соединения.
• Лужёное покрытие с добавками висмута и олова предотвращает окисление и коррозию даже при длительном воздействии влажности - увеличивает срок службы контактов.
• Цилиндрическая форма из медной трубы обеспечивает равномерное распределение нагрузки при обжиме и прочное механическое соединение.
• Кольцевая контактная площадка позволяет плотно фиксировать болтом без перекоса, что важно для больших токов.

Ограничения применения

• Не предназначается для алюминиевых жил - использование с алюминием вызывает электрохимическую коррозию.
• Запрещено применение без обжима - зажим болтом на голой жиле недопустим, так как создаёт риск перегрева и возгорания.
• Не рекомендован для частых вибраций или ударных нагрузок - требуется дополнительная фиксация кабеля вне места соединения.
• Диаметр отверстия 24 мм рассчитан на болты M20-M24 - несовместим с более крупными или мелкими креплениями без переходных элементов.

Примеры использования

• Подключение силового кабеля 3×240 мм2 к шине в распределительном щите 10(35) кВ.
• Присоединение кабеля от трансформатора к автоматическому выключателю большой мощности.
• Обустройство заземляющих контуров в промышленных объектах с использованием медных проводников.
• Монтаж в подстанциях, насосных станциях, металлургических цехах - где важна долговечность и надёжность контакта.

Практические советы

• Перед обжимом проверьте, чтобы внутренний диаметр наконечника точно соответствовал внешнему диаметру жилы - допуск +-0,5 мм.
• Используйте инструмент с регулируемым усилием - для 240 мм2 обычно требуется 10–15 тонн давления.
• После обжима осмотрите место соединения: не должно быть трещин, перекосов или выпирающей жилы.
• При работе в агрессивной среде (например, химические производства) дополнительно смажьте контактную поверхность антикоррозийной пастой.
• Артикул б006251 - единственный в каталоге для этого типа наконечника. Убедитесь, что заказываете именно ЭРА ТМЛ 240-16-24, а не аналоги с другими номерами.
