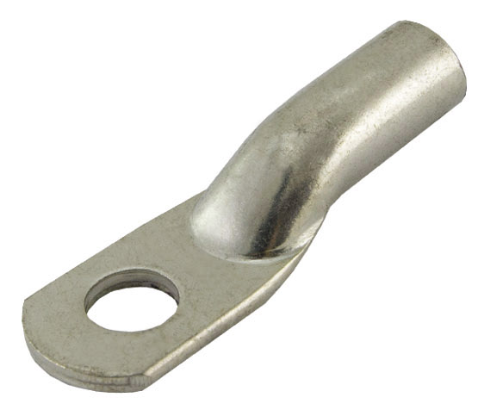

Наконечник кабельный ТМЛ 240-20-24 медный луженый ГОСТ 7386-80 | Б0062548 ЭРА

Наконечник кабельный ТМЛ 240-20-24 медный луженый ГОСТ 7386-80 от бренда ЭРА предназначен для надежного оконцевания медных кабелей сечением до 240 мм2 и последующего подключения к шинам и выводам оборудования. Артикул б0062548 соответствует требованиям ГОСТ 7386-80 и рассчитан на работу в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник ТМЛ 240-20-24 используется для оконцевания однопроволочных и многопроволочных медных жил кабелей и проводов. Применяется для присоединения к медным шинам, клеммам распределительных щитов, трансформаторам, выключателям и другому оборудованию с болтовыми зажимами. Подходит для установки в электроустановках напряжением до 35 кВ - в том числе на подстанциях, в промышленном оборудовании и энергообъектах.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Поперечное сечение кабеля: 240 мм2 - оптимально для мощных токоведущих цепей;
• Размер резьбы: M20 - совместим с болтами и гайками диаметром 20 мм;
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение усилия при затяжке;
• Защитное покрытие: луженое с добавками висмута и олова - защищает от окисления и коррозии в условиях повышенной влажности;
• Угол соединения: прямолинейный - удобен для компактной укладки в шкафах и каналах;
• Количество монтажных отверстий: одно - для фиксации одним болтом;
• Класс проводника: несколько - подходит для однопроволочных и многопроволочных жил;
• Стандарт: ГОСТ 7386-80 - соответствие государственным нормам качества и безопасности.

Совместимость и монтаж

Наконечник ТМЛ 240-20-24 требует обязательного обжима специальным инструментом - hydraulic или механическим прессом с матрицей под сечение 240 мм2. Обжим должен выполняться без повреждения изоляции кабеля. Диаметр отверстия под болт M20 позволяет использовать стандартные крепежные элементы. Посадочный диаметр внутренней части наконечника рассчитан под жилы сечением до 240 мм2; использование с меньшими сечениями снижает надежность контакта.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 7386-80, что гарантирует соответствие требованиям к электрической прочности, термической стойкости и механической нагрузке. Луженое покрытие обеспечивает класс защиты T2 - устойчивость к воздействию влаги и агрессивных сред. Соответствует требованиям безопасности для электроустановок до 35 кВ.

Преимущества

• Высокая долговечность благодаря качественной меди и антикоррозийному лужению;
• Стабильный контакт даже при длительных перегрузках - благодаря плотному обжиму и материалу М2;
• Поддержание низкого переходного сопротивления - важно для минимизации потерь энергии;
• Готов к использованию в закрытых и открытых помещениях с повышенной влажностью;
• Совместим с большинством стандартных обжимных инструментов для сечений 150–300 мм2.

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - возможна электрохимическая коррозия;
• Не рекомендовано применение с сечениями менее 150 мм2 - риск недостаточного обжима и ослабления контакта;
• Запрещено использование без обжима - просто насаженный наконечник не обеспечивает безопасного соединения;
• Не следует применять в условиях постоянного механического воздействия или вибраций без дополнительной фиксации;
• Не подходит для частых демонтажей - после нескольких разборок контактная поверхность может деформироваться.

Примеры использования

• Подключение силового кабеля 3×240 мм2 к шине главного распределительного щита на подстанции;
• Присоединение кабеля к выходным клеммам трансформатора или реактора;
• Обустройство заземляющих контуров в промышленных объектах;
• Монтаж в системах питания конвейеров, насосных станций и сварочного оборудования.

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри увеличивает сопротивление;
• Выбирайте обжимной инструмент с матрицей, указанной для 240 мм2 - используйте метку на инструменте или паспорт;
• Проверьте качество обжима: после сжатия металл должен плотно охватывать жилу без зазоров и трещин;
• При установке в шкафах соблюдайте минимальный радиус изгиба кабеля - чтобы не повредить жилу;
• Для длительной эксплуатации в агрессивной среде периодически проверяйте состояние луженого слоя - при появлении темных пятен замените наконечник.
