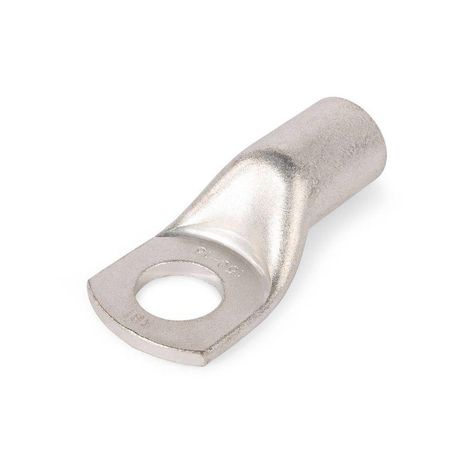

Наконечник кабельный ТМЛ-Р 150-16 медный луженый с обратным радиусом контактной площадки - 87457 КВТ

Наконечник кабельный ТМЛ-Р 150-16 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 150 мм2 методом опрессовки. Применяется в силовых цепях до 1 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии - например, на подстанциях, распределительных щитах и промышленном оборудовании.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 150-16 используется для создания прочного и токопроводящего соединения между медным кабелем и зажимом, болтом или шиной. Подходит для кабелей с многожильными проводниками 1–3 класса гибкости. Часто применяется в энергетике, машиностроении, транспорте и на объектах с повышенной влажностью или агрессивной средой благодаря защищённому лужению.

Технические характеристики

• Поперечное сечение кабеля: 150 мм2
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс защиты Т2 - устойчивость к влаге и коррозии)
• Форма контактной площадки: кольцевая с обратным радиусом - обеспечивает равномерное распределение давления при затяжке
• Угол соединения: прямолинейный - удобен для компактной сборки
• Количество монтажных отверстий: одно - для фиксации болтом M0 (не имеет резьбы, требует внешнего крепления)
• Рабочее напряжение: до 1 кВ
• Подходящий класс проводника: несколько (1, 2 и 3 классы гибкости)

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 150-16 рассчитан на опрессовку специальными матрицами. Для качественного соединения используйте гидравлические прессы КВТ с подходящими шестигранными матрицами - они обеспечивают точную форму и плотное сжатие без повреждений. Хвостовик имеет точно выдержанные размеры, что позволяет легко позиционировать наконечник в прессе. Установка возможна только с применением пресса; скручивание или пайка недопустимы.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и тепловой стойкости для работы при напряжении до 1 кВ. Лужение выполнено по нормам для климатического исполнения Т2 - устойчиво к воздействию влаги, солевых осадков и перепадов температур. Соответствует рекомендациям ГОСТ Р 50030.5.2 и IEC 60947-1 для силовых соединений.

Преимущества

• Высокая проводимость благодаря меди марки М1 - снижаются потери мощности и нагрев
• Лужёное покрытие предотвращает окисление, продлевает срок службы в условиях влажности
• Обратный радиус контактной площадки исключает деформацию при затяжке болтов
• Точные геометрические параметры хвостовика гарантируют одинаковое качество опрессовки при использовании матриц КВТ
• Совместимость с прессами КВТ - минимизирует риск брака при монтаже

Ограничения применения

• Не предназначена для алюминиевых кабелей - материал только медь
• Не имеет собственной резьбы (метрический размер резьбы 0); требуется внешний крепёж (болт/шпилька)
• Запрещается использовать без пресса - попытки закрутить или запаять приведут к плохому контакту и перегреву
• Не рекомендуется для частых механических нагрузок или вибраций без дополнительной фиксации

Примеры использования

• Подключение силового кабеля к шине в распределительном щите 1 кВ
• Оконцевание кабеля на входе в частотный преобразователь
• Соединение кабеля с заземляющей шиной в промышленном цехе
• Монтаж в системах питания конвейеров, насосов, сварочных аппаратов

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - 150 мм2 должны полностью войти в трубчатую часть наконечника без зазора
• Используйте только оригинальные матрицы КВТ, совместимые с серией ТМЛ-Р - другие могут деформировать контактную площадку
• После опрессовки проверьте герметичность соединения: если видны провода - операцию необходимо повторить
• При установке в щитах убедитесь, что посадочный диаметр болта соответствует внутреннему диаметру кольцевой площадки
• Храните наконечники в сухом месте - даже с лужением длительное воздействие влаги может вызвать помутнение покрытия
