Наконечник кабельный ТМЛ(DIN) 150-12 - 58669 КВТ

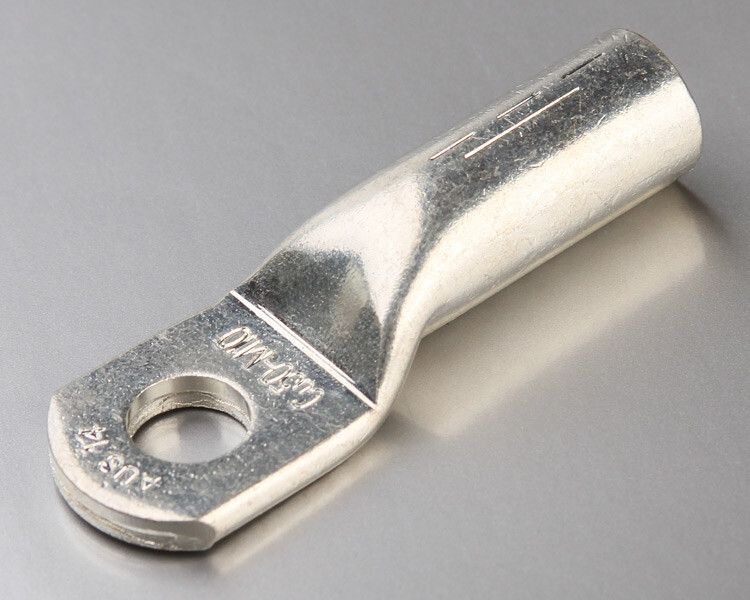

Наконечник кабельный медный луженый ТМЛ(DIN) 150-12-17 (10 шт/упак) КВТ предназначен для надёжного оконцевания медных кабелей сечением 150 мм2 методом опрессовки. Благодаря лужёному покрытию и соответствию стандарту DIN 46235, этот наконечник обеспечивает долговечное и безопасное соединение даже в агрессивных средах.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 150-12-17 (10 шт/упак) КВТ используется для оконцевания медных жил кабелей и проводов перед подключением к зажимам, шинам, коммутационным аппаратам или другим элементам электроустановок. Применяется там, где требуется прочное, неподвижное и устойчивое к коррозии соединение - например, в распределительных щитах, трансформаторных подстанциях, силовых цепях промышленного оборудования.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая электропроводность и механическая прочность
• Номинальное сечение проводника: 150 мм2 - подходит для мощных кабелей
• Диаметр отверстия: 12 мм - совместим с болтами M12
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2) - защищает от окисления, особенно во влажной и солёной среде
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямое расположение кабеля относительно контакта, удобно для компактной сборки
• Номинальное напряжение: 35 кВ - допустимо применение в высоковольтных системах до этого уровня
• Диаметр наружный: 23,5 мм - важный параметр для выбора изоляционных колец или гильз
• Количество монтажных отверстий: 1 - одиночное крепление
• Стандарт: DIN 46235 - международно признанный норматив для медных наконечников
• Способ монтажа: опрессовка - требует специальных клещей и матриц
• Цвет: серый - визуально отличается от немедных аналогов

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ(DIN) 150-12-17 (10 шт/упак) КВТ совместим с опрессовочными клещами, имеющими матрицы для сечений 150 мм2. На трубной части нанесена двухдорожечная разметка - она указывает, где делать одну или две опрессовки в зависимости от ширины матрицы. Для качественного соединения необходимо использовать матрицу, точно соответствующую размеру наконечника. Нельзя использовать инструмент с меньшим давлением - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изделие соответствует стандарту DIN 46235 - самому распространённому и строгому европейскому стандарту на медные кабельные наконечники. Это гарантирует точность геометрии, механическую прочность и электрическую надёжность. Лужёное покрытие повышает устойчивость к коррозии, что важно для работы в помещениях с повышенной влажностью, на открытых участках или в химически активной среде. Напряжение 35 кВ позволяет применять наконечник в сетях среднего класса напряжения, однако для работы выше 1 кВ рекомендуется проверить соответствие всей системы требованиям ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая электропроводность меди М1 снижает потери энергии и нагрев в месте соединения
• Олово-висмутовое лужение предотвращает окисление, продлевает срок службы и сохраняет хорошую проводимость после многократных циклов температурного воздействия
• Разметка на трубе упрощает правильную опрессовку - исключает ошибки монтажа
• Соответствие DIN 46235 обеспечивает взаимозаменяемость с другими изделиями этого стандарта по всему миру
• Кольцевая форма контактной площадки даёт равномерное распределение нагрузки при затяжке болтом, снижает риск деформации

Ограничения применения

• Не предназначено для алюминиевых проводов - использование с алюминием вызывает гальваническую коррозию
• Не подходит для гибких многожильных кабелей без предварительной прессовки жил - возможен выход проводников из-под наконечника
• Запрещено применять при температурах выше +105 C длительное время - лужение теряет защитные свойства
• Не следует использовать в качестве ответвительного элемента - он рассчитан только на оконцевание одного провода
• При использовании в открытом воздухе вне герметичных корпусов необходима дополнительная изоляция (термоусадочные трубки или кабельные наконечники с изоляцией)

Примеры использования

• Подключение медного кабеля 150 мм2 к шине в распределительном щите 10 кВ
• Оконцевание фазного провода на входе в трансформаторную подстанцию
• Присоединение кабеля к выводам автоматического выключателя или рубильника в промышленной установке
• Сборка заземляющих контуров в условиях повышенной влажности (например, на насосных станциях)

Практические советы

• Перед монтажом обязательно зачистите жилу кабеля до металла - остатки изоляции нарушают контакт
• Выбирайте опрессовочные матрицы, которые указаны производителем для данного типа наконечника - не подходят универсальные
• Проверьте посадку наконечника на жилу: после опрессовки не должно быть люфта; если есть - замените наконечник
• После монтажа проверьте момент затяжки болта - для M12 обычно требуется 40–50 Нм
• Храните наконечники в сухом помещении - хотя они лужёные, длительное воздействие влаги может повлиять на качество покрытия
• При работе в условиях сильной вибрации (например, на станках) дополнительно закрепите место соединения хомутом или изолирующей лентой
