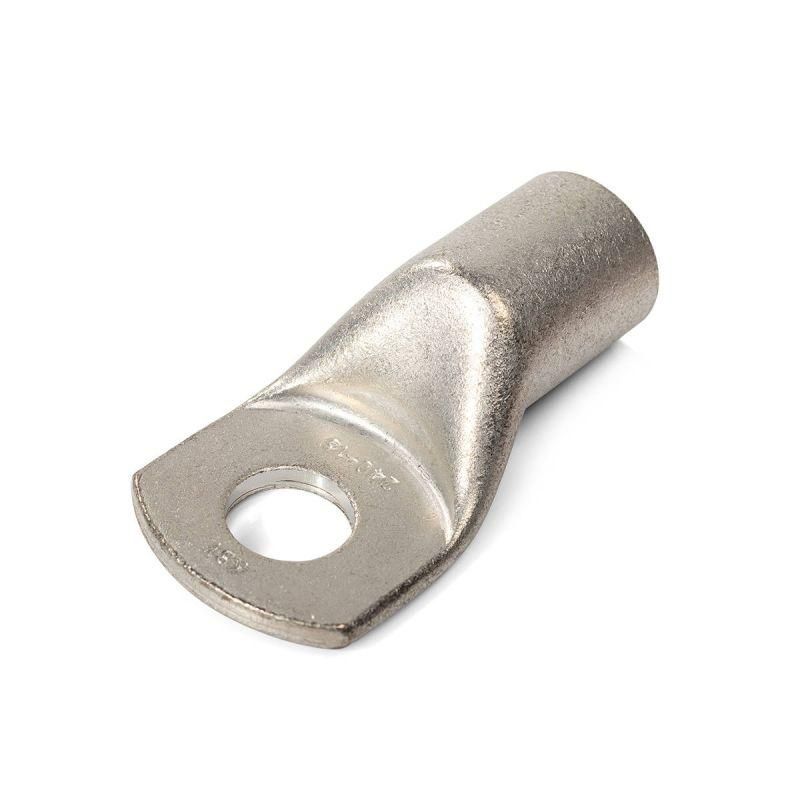

Наконечник кабельный ТМЛ-Р 240-16 медный луженый с обратным радиусом контактной площадки - 87459 КВТ

Наконечник кабельный ТМЛ-Р 240-16 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 240 мм2 методом опрессовки. Применяется в силовых цепях до 1 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии - например, на подстанциях, распределительных щитах и тяговых установках.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 240-16 используется для создания прочного и электрически стабильного соединения между многожильным медным проводом и зажимом оборудования - болтом, шиной, клеммой. Подходит для систем с высокими токовыми нагрузками: промышленные станки, преобразователи частоты, системы автоматизации, энергообъекты.

Технические характеристики

• Номинальное сечение проводника: 240 мм2
• Форма контактной площадки: кольцевая - обеспечивает равномерную передачу тока и удобство фиксации болтовым соединением
• Материал: рафинированная медь марки М1 - высокая проводимость и механическая прочность
• Загрузка: один монтажный отверстие - для одиночного болтового крепления
• Угол соединения: прямой - позволяет сохранить компактность сборки
• Защитное покрытие: олово-висмутовое лужение (класс «Т2») - защищает от окисления, повышает срок службы в условиях повышенной влажности и температурных колебаний
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости - подходит даже для очень гибких многожильных кабелей
• Метрический размер резьбы: не предусмотрен - применяется исключительно через кольцевую площадку с болтом
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 240-16 требует специальной опрессовки. Для качественного соединения используйте матрицы с шестигранной формой, рекомендованные производителем - они совместимы с гидравлическими прессами КВТ. Убедитесь, что диаметр трубной части соответствует внешнему диаметру изоляции кабеля; перегрев или недостаточное давление при опрессовке снижают надёжность контакта. Хвостовик имеет точно выдержанные размеры - это гарантирует правильное положение при работе пресса.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляции и термической стойкости для работы в сетях до 1 кВ. Лужённое покрытие выполнено по нормам для климатического исполнения «Т2» - допущено к применению в помещениях с повышенной влажностью и перепадами температур. Напряжение выше 1 кВ использовать запрещено.

Преимущества

• Высокая теплопроводность меди M1 минимизирует потери мощности и нагрев в месте соединения
• Олово-висмутовое лужение предотвращает образование оксидов - продлевает срок службы без обслуживания
• Шестигранная форма опрессовки увеличивает площадь контакта и механическую устойчивость
• Стандартные размеры хвостовика позволяют легко контролировать глубину запрессовки
• Подходящий для широкого спектра гибких кабелей - экономит время при замене или модификации проводки

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект и разрушение контакта
• Не для постоянного погружения в жидкость - хотя лужение защищает от влаги, изделие не герметично
• Не следует использовать с прессами без подходящих матриц - некорректная форма опрессовки вызывает трещины в металле
• Максимальное рабочее напряжение - 1 кВ; превышение опасно!

Примеры использования

• Подключение выходных кабелей частотного преобразователя к шинному блоку
• Оконцевание основного питания промышленного станка с током более 500 А
• Соединение кабеля с заземляющей шиной в распределительном щите
• Обустройство силовой цепи в холодильных установках с высокой влажностью

Практические советы

• Перед опрессовкой удалите изоляцию строго на нужную длину - слишком длинный хвостик мешает плотному прилеганию к клемме
• Выбирайте пресс с матрицами, специально адаптированными под ТМЛ-Р - это указано в документации КВТ
• Проверьте после монтажа усилие затяжки болта - переусиливать нельзя, чтобы не деформировать кольцевую площадку
• При использовании в агрессивной среде периодически осматривайте место соединения на наличие следов коррозии - лужение не вечное
• Для кабелей с большим числом жил (3 класс гибкости) слегка закрутите конец перед вставкой - так он лучше войдёт в трубку
