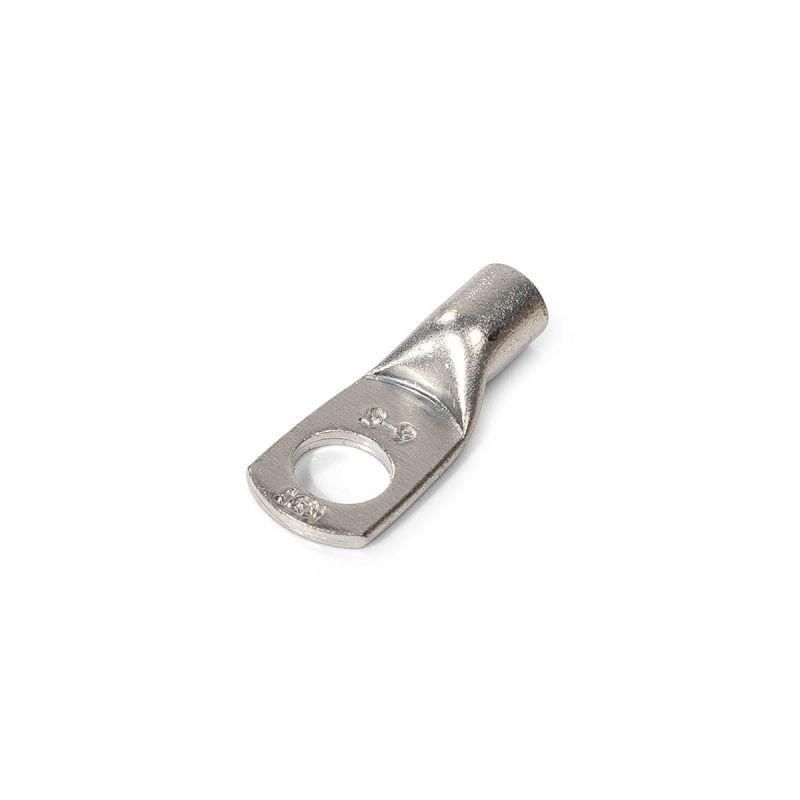

Наконечник кабельный ТМЛ-Р 6-5 медный луженый с обратным радиусом контактной площадки - 87474 КВТ

Наконечник кабельный ТМЛ-Р 6-5 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 6 мм2 методом опрессовки. Применяется в силовых цепях до 1 кВ, особенно там, где важна долговечность контакта и устойчивость к влаге - например, на станках, распределительных щитах и промышленном оборудовании.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 6-5 используется для создания прочного и электрически надёжного соединения между медным проводом и болтовым зажимом. Подходит для фиксации в клеммах автоматических выключателей, рубильников, контакторов и других коммутационных устройств. Особенно эффективен в условиях повышенной влажности или колебаний температур благодаря защищённому лужению.

Технические характеристики

• Поперечное сечение провода: 6 мм2
• Материал: рафинированная медь марки М1
• Форма контактной площадки: кольцевая с обратным радиусом
• Угол соединения: прямой
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Количество монтажных отверстий: 1
• Метрический размер резьбы: не предусмотрен (для крепления через болт/шпильку)
• Рабочее напряжение: до 1 кВ
• Поддерживаемые классы проводников: 1, 2 и 3 гибкости

Совместимость и монтаж

Наконечник кабельный ТМЛ-Р 6-5 требует опрессовки специальными матрицами. Его трубчатая часть рассчитана под опрессовку жил с гибкостью 1–3 классов. Для качественного соединения используйте гидравлические прессы КВТ с подходящими шестигранными матрицами - они обеспечат равномерную деформацию и плотный контакт. Убедитесь, что диаметр отверстия в зажиме соответствует внешнему диаметру контактной площадки наконечника.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляции и механической прочности для работы в сетях до 1 кВ. Лужёное покрытие снижает риск окисления и повышает срок службы контакта в условиях повышенной влажности (климатическое исполнение Т2). Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.5 реализовано через контроль качества производства и применение материалов согласно нормам.

Преимущества

• Высокая электропроводность благодаря меди марки М1
• Стойкость к коррозии за счёт тонкого слоя олово-висмутового лужения
• Обратный радиус контактной площадки предотвращает перегиб провода при затяжке
• Точные размеры хвостовика гарантируют одинаковую глубину опрессовки
• Совместимость с прессами КВТ исключает брак при монтаже

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для медных
• Не рекомендована для частых демонтажей: после нескольких разборок контакт теряет герметичность
• Запрещено использовать без опрессовки - просто вставлять в клемму нельзя
• Не подходит для систем выше 1 кВ - требуется другой тип изоляции

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Фиксация проводов на клеммах контакторов на конвейерах
• Соединение заземляющих проводников в промышленных установках
• Монтаж в устройствах управления насосами, компрессорами и вентиляторами

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри трубки снижает качество контакта
• Выбирайте матрицу по маркировке на прессе - для ТМЛ-Р 6-5 нужна шестигранная матрица, соответствующая сечению 6 мм2
• Проверьте усилие прессования: недостаточно - плохой контакт; слишком сильно - повредится медь
• При работе во влажных помещениях проверяйте состояние лужения каждые 6–12 месяцев - при потускнении замените наконечник
• Не путайте с наконечниками типа НШВИ - ТМЛ-Р 6-5 имеет кольцевую форму и не подходит для винтовых зажимов с плоской площадкой
