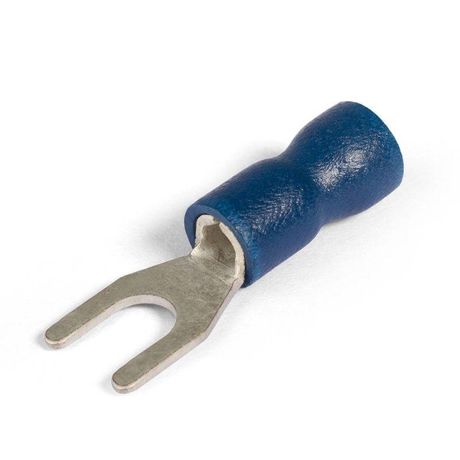

Наконечник кабельный вилочный изолированный НВИ 2.5-4 (100шт/упак) серия EasyFix |90902 | КВТ

Наконечник кабельный вилочный изолированный НВИ 2.5-4 серия EasyFix, КВТ - это готовый соединительный элемент для многопроволочных медных проводов с сечением 2,5 мм2, предназначенный для надёжного подключения к винтовым клеммам. Благодаря изолированной конструкции и улучшенной форме входа, он ускоряет монтаж и снижает риск повреждения жилы. Артикул 90902 соответствует серии EasyFix от бренда КВТ.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ 2.5-4 серия EasyFix, КВТ используется для оконцевания многопроволочных медных проводов перед подключением к клеммным блокам, автоматическим выключателям, контакторам, распределительным щитам и другому оборудованию с винтовым зажимом. Подходит для частых переключений - достаточно ослабить винт, не снимая весь наконечник. Применяется в промышленном оборудовании, системах автоматизации, станках, конвейерах и силовой электронике до 690 В.

Технические характеристики

• Тип: вилочный, изолированный
• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия под болт/винт: 4 мм
• Материал контактной части: латунь Л63
• Покрытие: электролитическое лужение (повышает антикоррозийную стойкость и проводимость)
• Изоляция: поливинилхлорид (ПВХ), класс горючести V-0 по UL94 (самозатухающий материал)
• Рабочая температура изоляции: до +75 C
• Максимальное рабочее напряжение: 690 В
• Цвет изоляции: синий
• Совместим с многопроволочными проводниками: да

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ 2.5-4 серия EasyFix, КВТ монтируется методом опрессовки специальным инструментом. Опрессовка выполняется **поверх** изолирующей манжеты - это исключает необходимость зачистки изоляции перед установкой. Диаметр отверстия 4 мм позволяет использовать винты M4. Удобная форма «Easy Entry» с раструбом облегчает введение многожильного провода даже при слегка рассыпающихся жилах. Шов на контактной трубке не сварной - это снижает риск трещин при деформации, сохраняя герметичность соединения.

Особенности конструкции

• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой, предотвращая её проскальзывание
• Раструб из ПВХ («Easy Entry») обеспечивает лёгкий и точный ввод провода без необходимости тщательной подготовки конца
• Увеличенный допуск по сечению провода - совместим с широким диапазоном многопроволочных жил, близких к 2,5 мм2
• Изолирующая манжета плотно прилегает к проводу, не требует дополнительной термоусадки или изоляции после монтажа

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, соответствующего классу V-0 по UL94 - материал не распространяет пламя при возгорании. Рабочее напряжение 690 В соответствует требованиям для промышленного электрооборудования. Лужёное покрытие снижает окисление контакта, что важно для долговременной работы в условиях повышенной влажности или колебаний температур.

Преимущества

• Экономит время монтажа - не требуется полный демонтаж при перекрестных подключениях
• Высокая надёжность соединения благодаря засечкам и лужёному контакту
• Стандартный цвет изоляции (синий) упрощает визуальную идентификацию
• Не требует дополнительных комплектующих - всё в одном изделии
• Устойчив к механическим нагрузкам и вибрациям

Ограничения применения

• Не предназначен для однопроволочных (монолитных) проводов - возможна плохая опрессовка и потеря контакта
• Работает только при температуре до +75 C; не подходит для высокотемпературных сред (например, рядом с нагревательными элементами)
• Запрещено применять с винтами большего диаметра - 4 мм является максимальным значением
• Не рекомендовано использование в открытых наружных установках без защиты от прямого воздействия осадков и УФ-излучения

Примеры использования

• Подключение выходных клемм частотного преобразователя к двигателю
• Монтаж проводов в распределительном щите с винтовыми клеммами
• Переключение цепей управления на станках с частыми изменениями схемы
• Обслуживание системы конвейера с часто меняющимися соединениями
• Замена проводов в старом оборудовании без замены всей клеммы

Практические советы

• Выбирайте инструмент для опрессовки с матрицей, подходящей именно для вилочных наконечников 2,5–4 мм - используйте насадку, указанную производителем инструмента
• Проверьте, чтобы все жилы провода вошли в трубку полностью - не допускайте «выступающих» проволочек
• После опрессовки потяните за провод - соединение не должно расходиться
• Не затягивайте винт слишком сильно - это может повредить латунную часть или изоляцию
• При работе в условиях влажности проверяйте состояние лужёного покрытия - при появлении тёмного налёта замените наконечник
• Артикул 90902 - единственный номер для заказа этого конкретного типа; другие серии EasyFix имеют отличные габариты
