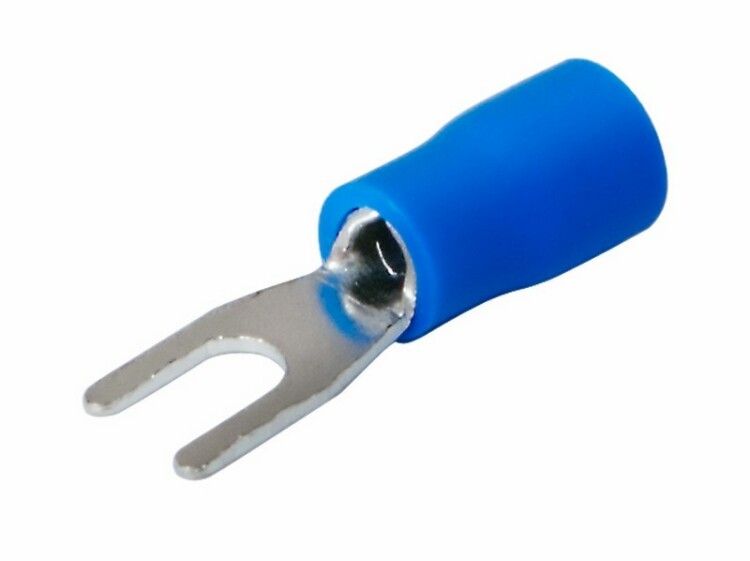

Наконечник вилочный изолированный 3.2 мм 1.5-2.5 мм² (НВи 2.5-3) синий | 08-0131 REXANT MEET

Наконечник вилочный изолированный 3.2 мм 1.5-2.5 мм2 (НВи 2.5-3, VS 2-3) от Rexant предназначен для быстрого и надёжного подключения многожильных медных проводов к винтовым зажимам оборудования. Этот наконечник обеспечивает возможность частого отключения и подключения без демонтажа крепления, что особенно важно в условиях активной эксплуатации.

Назначение и область применения

Наконечник вилочный изолированный 3.2 мм 1.5-2.5 мм2 (НВи 2.5-3, VS 2-3) применяется там, где требуется часто переподключать провода: на станках, конвейерах, щитах управления, испытательных стендах и подвижном оборудовании. Он заменяет обычную скрутку или незащищённый наконечник, снижая риск повреждения жил и улучшая безопасность обслуживания.

Технические характеристики

• Номинальное сечение провода: 1,5–2,5 мм2
• Диаметр отверстия: 3,2 мм - совместим с винтами M3–M3,5
• Материал контакта: латунь с лужёным покрытием - устойчив к коррозии
• Изоляция: ПВХ, цвет - синий
• Тип монтажа: обжимной
• Форма: вилочная, короткая гильза
• Максимальный допустимый ток: 27 А
• Работает с многожильными медными проводами

Совместимость и монтаж

Наконечник вилочный изолированный 3.2 мм 1.5-2.5 мм2 (НВи 2.5-3, VS 2-3) монтируется с помощью обжимных клещей. Обжим выполняется **поверх** изоляционной трубки - так сохраняется целостность изоляции и исключается случайное касание токоведущих частей.

Рекомендованные инструменты:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте плоскогубцы или другие неспециализированные инструменты - это приведёт к плохому контакту или повреждению изоляции.

Безопасность и стандарты

Изоляция выполнена из ПВХ, соответствует требованиям к электробезопасности при работе до 1000 В переменного тока. Лужёное покрытие защищает латунь от окисления, что продлевает срок службы в условиях высокой влажности. Наконечник не имеет сертификата UL/CE, но соответствует общепринятым нормам для промышленного использования в России и странах СНГ.

Преимущества

• Удобство быстрой сборки и разборки - достаточно ослабить винт, чтобы отключить провод
• Защищённая изоляция предотвращает случайные замыкания
• Лужёный контакт уменьшает переходное сопротивление и устойчив к влаге
• Ярко-синяя изоляция упрощает визуальное распознавание и группировку цепей
• Короткая форма гильзы экономит пространство в плотных шкафах

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при обжиме
• Не подходят для токов выше 27 А - перегрев и оплавление изоляции
• Не рекомендованы для постоянного погружения в жидкости - хотя лужение защищает металл, ПВХ не рассчитан на длительное воздействие воды
• Не используются в условиях температур ниже –40 C и выше +80 C - материал изоляции теряет эластичность

Примеры использования

• Подключение двигателей к частотному преобразователю на конвейере
• Электрооборудование вагонов метро или тепловозов - где нужны частые проверки
• Стационарные щиты управления с регулярным техобслуживанием
• Испытательные установки, требующие быстрой смены нагрузок

Практические советы

• Перед обжимом убедитесь, что провод полностью вошёл в гильзу - не должно быть выступающих жил
• Выбирайте обжимные клещи с матрицей под 3,2 мм - точное соответствие гарантирует герметичность контакта
• Проверьте после монтажа: вилочка должна свободно входить в клемму, но не болтаться
• При замене старых наконечников - всегда отключите питание и убедитесь, что напряжение отсутствует
• Артикулы etm08-0131 и 08-0131 - это один и тот же продукт, различаются только форматы номеров поставщика
