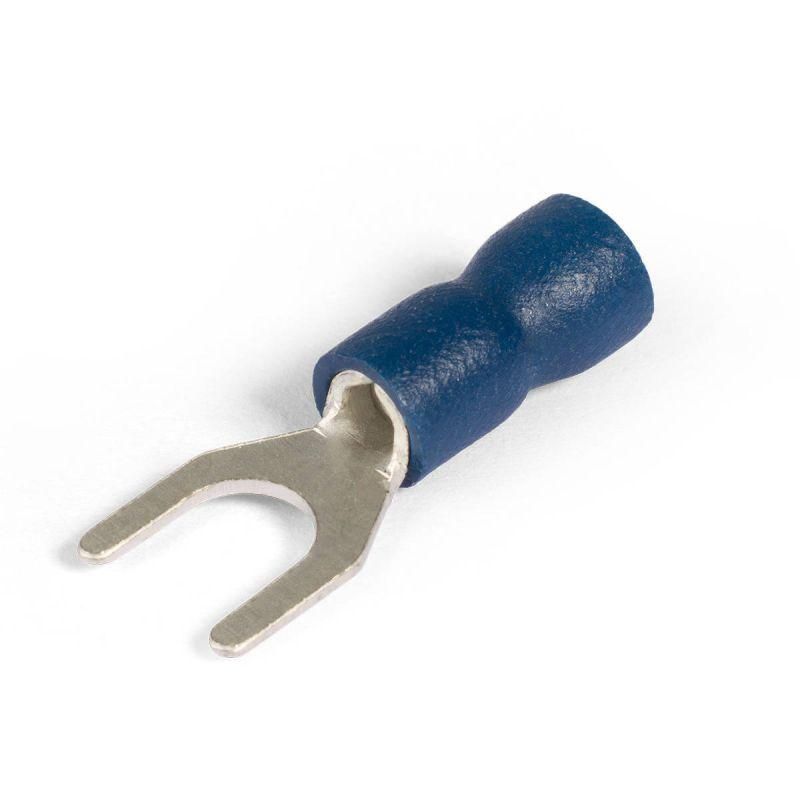

Наконечник кабельный вилочный изолированный НВИ 2.5-5 (100шт/упак) серия EasyFix |90903 | КВТ

Наконечник кабельный вилочный изолированный НВИ 2.5-5 серия EasyFix, КВТ предназначен для надежного соединения многопроволочных медных проводов с клеммами оборудования через винтовую фиксацию. Благодаря изолированной конструкции и улучшенным технологическим решениям, этот наконечник удобен как для монтажа, так и для сервисного обслуживания.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ 2.5-5 серия EasyFix, КВТ используется для оконцовки многопроволочных медных проводов сечением 2,5 мм2. Применяется там, где требуется частая замена или переключение соединений - например, в распределительных щитах, панелях управления, силовой аппаратуре, станках и автоматизированных системах. Подходит для работы с клеммами, имеющими болты диаметром до 5 мм.

Технические характеристики

• Тип: вилочный, изолированный
• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия: 5 мм
• Материал контакта: латунь Л63
• Покрытие контакта: электролитическое лужение
• Материал изоляции: поливинилхлорид (ПВХ), класс горючести V-0 по UL94
• Рабочая температура изоляции: до +75 C
• Максимальное рабочее напряжение: 690 В
• Цвет изоляции: синий
• Совместим с проводниками: да (только многопроволочные меди)

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ 2.5-5 серия EasyFix, КВТ рассчитан на опрессовку специальными клещами. Установка возможна даже при наличии изоляционной манжеты - допускается опрессовка поверх изоляции. Диаметр отверстия 5 мм соответствует стандартным винтовым клеммам M5. Обратите внимание: данный наконечник нельзя использовать с однопроволочными (моножильными) проводами - он создан исключительно для многопроволочных.

Особенности конструкции

• Easy Entry: раструбная форма вилочной части позволяет легко вводить многопроволочные жилы без их деформации.
• Засечки внутри трубы: повышают механическую прочность соединения за счет лучшего сцепления с проводником.
• Не сварной шов: стыковой шов на контактной части выполнен методом холодной формовки - снижает риск трещин при нагрузках.
• Увеличенный диапазон опрессовки: обеспечивает надежную фиксацию даже при небольших отклонениях в диаметре провода.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не распространяет пламя после удаления источника возгорания. Это важно для помещений с повышенными требованиями к пожаробезопасности. Рабочее напряжение 690 В соответствует нормам для промышленного электрооборудования. Температурный предел +75 C ограничен именно изоляцией - контактная часть выдерживает более высокие температуры.

Преимущества

• Экономят время при обслуживании - можно просто ослабить винт вместо полного демонтажа.
• Луженый контакт снижает окисление и улучшает долговременную проводимость.
• Синяя изоляция стандартизована для обозначения нулевых/фазных проводов в некоторых схемах.
• Высокая механическая прочность благодаря засечкам и качественной опрессовке.

Ограничения применения

• Не одноцентровые (моножильные) провода - только многопроволочные медные.
• Максимальная температура окружающей среды - +75 C; выше этого значения изоляция теряет прочность.
• Не рекомендован для постоянного погружения в жидкости или воздействия открытых осадков - IP-класс не указан, значит, герметичность не гарантируется.
• Не предназначается для использования в цепях переменного тока выше 690 В или постоянного тока выше эквивалента.

Примеры использования

• Подключение входящих кабелей к автоматическим выключателям в щитах.
• Крепление проводов к клеммам частотных преобразователей и контроллеров.
• Обслуживание конвейерных систем, где часто меняются соединения для диагностики.
• Монтаж в оборудовании с частыми профилактическими работами - например, в пищевой или фармацевтической промышленности.

Практические советы

• Перед установкой проверьте соответствие диаметра провода - сечение должно точно соответствовать 2,5 мм2 +- 5%. Перегрузка вызывает плохую опрессовку.
• Используйте матрицу клещей, совместимую с типом NVI и сечением 2,5 мм2 - неверная матрица повредит контакт или изоляцию.
• Проверяйте плотность затяжки винта: недостаточно затянутый - риск нагрева, слишком сильно - риск повреждения резьбы клеммы.
• При работе в условиях запыленности регулярно осматривайте контакты - лужение защищает, но не полностью исключает окисление.
• Артикул 90903 - единственный номер для заказа этой модели. Серия EasyFix указывается в названии, чтобы отличать её от аналогов без раструба.
