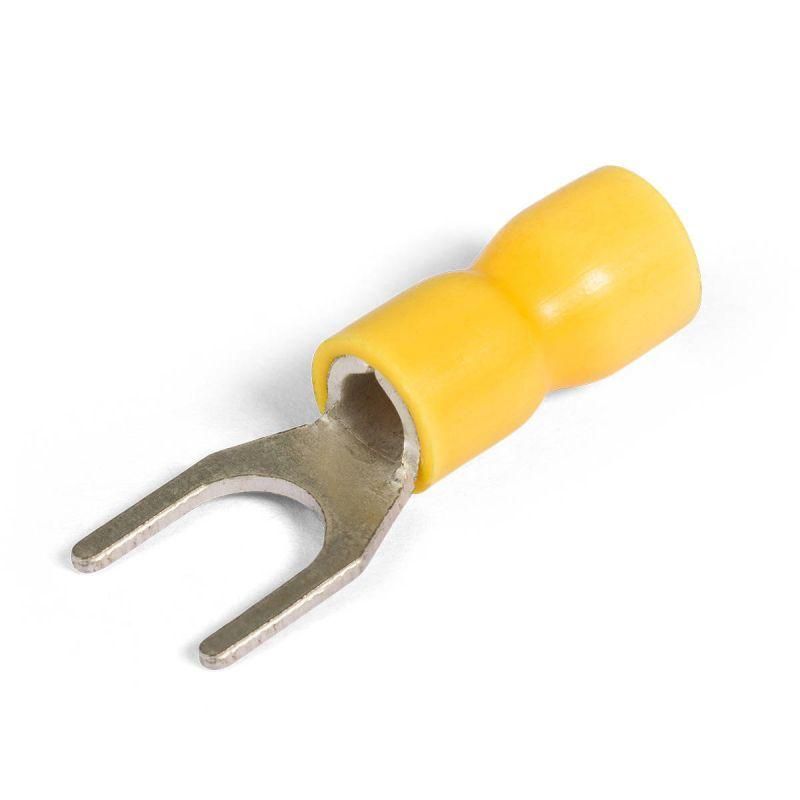

Наконечник кабельный вилочный изолированный НВИ 6.0-6 (100шт/упак) серия EasyFix |90905 | КВТ

Наконечник кабельный вилочный изолированный НВИ 6.0-6 серия EasyFix, КВТ предназначен для надежного соединения многопроволочных медных проводов с клеммами оборудования через винтовую фиксацию. Благодаря изолированной конструкции и улучшенной форме входа, этот наконечник удобен для частых переключений и обеспечивает безопасную работу до 690 В.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ 6.0-6 серия EasyFix, КВТ используется для оконцевания многопроволочных медных проводов сечением 2,5–6 мм2. Применяется там, где требуется частая замена или переключение соединений - например, в распределительных щитах, панелях управления, станках, конвейерах и других устройствах с винтовыми клеммами. Подходит для систем до 690 В переменного тока.

Технические характеристики

• Диаметр отверстия: 6 мм - совместим с винтами M6
• Номинальное сечение провода: 2,5–6 мм2 - один наконечник охватывает два стандарта сечений
• Материал контакта: латунь Л63 - высокая проводимость и долговечность
• Покрытие контакта: электролитическое лужение - предотвращает окисление и улучшает контакт
• Материал изоляции: поливинилхлорид (ПВХ) класса V-0 по UL94 - самозатухающий, не распространяет горение
• Термостойкость изоляции: до 75 C - допустимо использование в условиях повышенной температуры
• Цвет изоляции: желтый - визуальное отличие от других типов наконечников
• Максимальное рабочее напряжение: 690 В

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ 6.0-6 серия EasyFix, КВТ монтируется методом опрессовки. Удобство заключается в возможности опрессовать провод даже поверх изоляционной манжеты - это исключает повреждение изоляции при установке. Для монтажа нужна специальная клещи для опрессовки с матрицей под сечение 2,5–6 мм2. После опрессовки наконечник легко вставляется в клемму с винтом M6. Благодаря конструкции «Easy Entry» - раструбу из винила - многожильный провод вводится без усилий, даже при наличии слегка расслоенных жил.

Безопасность и стандарты

• Изоляция соответствует классу самозатухаемости V-0 по UL94 - снижает риск возгорания при перегреве
• Работает при напряжении до 690 В - соответствует требованиям для промышленного электрооборудования
• Латунный контакт с лужением соответствует нормам по электроконтактной стойкости

Преимущества

• Универсальный диапазон сечений (2,5–6 мм2) - позволяет использовать один тип наконечника вместо двух
• Изолированная конструкция - защищает от случайного касания и короткого замыкания
• Конструкция «Easy Entry» - ускоряет монтаж, особенно при работе с гибкими многожильными проводами
• Поперечные засечки внутри трубки - обеспечивают прочное механическое соединение с жилой, минимизируют проскальзывание
• Не требует полного демонтажа - при необходимости перекроссировки достаточно просто ослабить винт
• Стыковой шов не сварной - сохраняет целостность металла и снижает риск трещин при деформациях

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен плохой контакт и повреждение жилы при опрессовке
• Температурный предел изоляции - 75 C; не рекомендовано применение в средах выше этой температуры (например, рядом с мощными нагревательными элементами)
• Не подходят для постоянного погружения в воду или агрессивные химические среды - хотя IP-класс не указан, изоляция ПВХ не предназначена для экстремальных условий
• Запрещено использовать с клеммами, имеющими меньший диаметр отверстия, чем 6 мм - фланец не войдет

Примеры использования

• Подключение двигателей к частотным преобразователям
• Соединение кабелей питания в автоматических линиях
• Переключение цепей управления в панелях с часто меняющимися схемами
• Обслуживание распределительных щитов с винтовыми клеммами типа WAGO или аналогичных

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей сечению 2,5–6 мм2 - некорректная опрессовка снижает надежность
• Проверьте, что провод полностью вошел в трубку наконечника перед опрессовкой - недостаточная глубина ведёт к плохому контакту
• При использовании в вибрационных средах (станки, транспорт) регулярно проверяйте затяжку винтов - латунь мягче стали, возможен люфт
• Желтый цвет изоляции помогает быстро идентифицировать наконечники в панели - используйте для группировки цепей одного типа
• Этот наконечник можно переустанавливать несколько раз - после ослабления винта он легко вынимается и снова вставляется без потери качества контакта
