Наконечник кабельный вилочный изолированный НВИ 1.5-4 (100шт/упак) серия EasyFix |90901 | КВТ

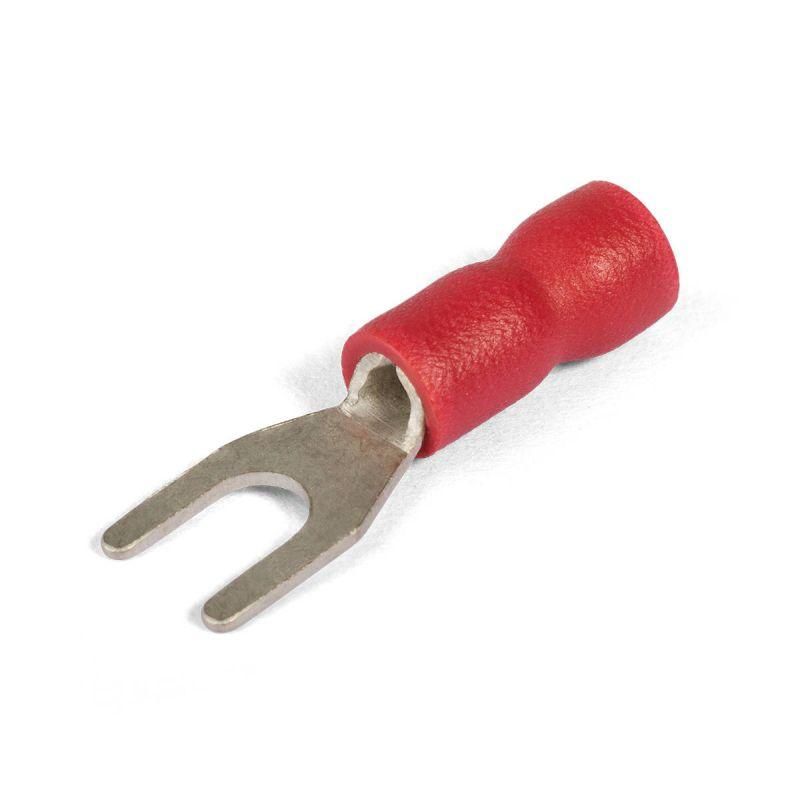

Наконечник кабельный вилочный изолированный НВИ 1.5-4 серия EasyFix (упаковка 100 шт.) КВТ предназначен для надёжного соединения многожильных медных проводов с винтовыми клеммами электрооборудования. Благодаря изолированной конструкции и улучшенной форме входа, этот наконечник ускоряет монтаж и снижает риск повреждения жилы - особенно удобен при частых переключениях.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ 1.5-4 серия EasyFix (упаковка 100 шт.) КВТ используется для оконцевания многопроволочных медных проводов сечением от 0,25 до 1,5 мм2. Применяется там, где требуется быстрый и безопасный доступ к клеммным соединениям: распределительные щиты, контакторы, автоматические выключатели, частотные преобразователи, пускатели, станки и конвейеры.

Технические характеристики

• Форма контактной площадки: вилочная - совместима с винтовыми клеммами M4
• Номинальное сечение провода: 0,25–1,5 мм2 - подходит для большинства слаботочных и силовых цепей
• Материал наконечника: латунь Л63 - высокая проводимость и долговечность
• Покрытие: лужённое - защищает от окисления, обеспечивает стабильный контакт
• Изоляция: ПВХ, класс горючести V-0 по UL94 - самозатухающая, не распространяет пламя
• Рабочая температура изоляции: до +75 C
• Максимальное рабочее напряжение: 690 В
• Упаковка: 100 штук в одной картонной коробке

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ 1.5-4 серия EasyFix (упаковка 100 шт.) КВТ монтируется методом опрессовки специальным клещами. Подходит для многожильных проводов - одножильные использовать нельзя. Установка возможна даже при наличии уже закрепленного провода: достаточно ослабить винт, вставить наконечник и затянуть снова - без полного демонтажа.

Особенность конструкции «Easy Entry» позволяет легко ввести тонкие жилы в трубную часть - минимизируется риск расслоения провода. Опрессовка выполняется поверх изоляционной манжеты, что исключает её деформацию во время работы.

Безопасность и стандарты

• Изоляция соответствует требованиям UL94 Class V-0 - предотвращает возгорание при воздействии открытого пламени
• Рабочее напряжение 690 В - допущено для использования в сетях переменного тока до 1000 В согласно IEC/EN 60947
• Термостойкость до +75 C - сохраняет целостность при нормальных условиях эксплуатации

Преимущества

• Зашита от окисления благодаря лужению - продлевает срок службы контакта
• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой - снижаются риски проскальзывания
• Не требует полного снятия крепления - идеально для сервисных работ и перекрестных коммутирований
• Широкий диапазон сечений (0,25–1,5 мм2) - один тип заменяет несколько других
• Ярко-красная изоляция - упрощает визуальную идентификацию фазы или полярности

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жилы при опрессовке
• Рабочая температура выше +75 C недопустима - изоляция теряет форму и становится хрупкой
• Не рекомендовано применение в средах с постоянными вибрациями свыше 10 Гц - возможна усталость металла
• Не следует использовать в помещениях с повышенной влажностью (>85%) без дополнительной защиты - хотя лужение препятствует коррозии, длительный контакт с водой снижает надёжность

Примеры использования

• Подключение выходов частотного преобразователя к двигателю через клеммы M4
• Обвязка управления пускателей в системах автономного освещения
• Переключаемые цепи на стендах тестирования оборудования
• Электрошкафы в пищевой промышленности - где важны гигиеничность и возможность частого обслуживания

Практические советы

• Выбирайте клещи с матрицей под размер 4 мм - точная опрессовка гарантирует герметичность контакта
• Проверьте посадочный диаметр клеммы перед заказом - он должен точно соответствовать M4
• Не используйте старые или поврежденные наконечники - трещины в изоляции или деформация трубки нарушают безопасность
• При работе с проводами близкими к минимальному сечению (0,25 мм2) - осторожно убирайте лишние жилы, чтобы они не торчали после опрессовки
• Храните в сухом месте - даже лужёные детали могут потерять качество при длительном воздействии влаги
