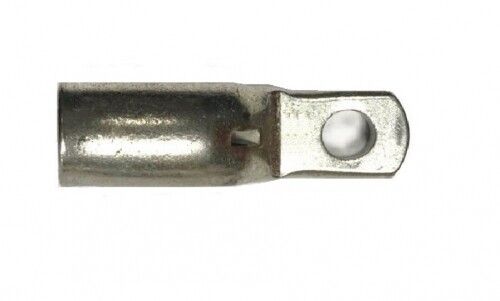

Наконечник кольцевой ТМЛ 240кв.мм под винт d10мм с узкой лопаткой ГОСТ 23981-80 (уп.5шт) DKC 2P10NP ДКС

Наконечник кабельный кольцевой с узкой лопаткой для жилы 240 кв.мм под болт М10 (ТМЛ-У) ГОСТ 23981-80 (уп. 5 шт) от бренда DKC предназначен для надёжного оконцевания многожильных медных кабелей с последующим прямым подключением к автоматическим выключателям в литом корпусе. Артикул 2p10np соответствует серийному решению Quadro и обеспечивает совместимость с промышленными системами управления.

Назначение и область применения

Этот наконечник применяется для оконцевания медных многожильных проводников сечением 240 мм2 перед подключением к аппаратам защиты - например, автоматическим выключателям с компактным литым корпусом. Узкая форма лопатки позволяет избежать установки расширителей полюсов, что экономит место в щите. Подходит для силовых цепей в промышленном оборудовании: станках, конвейерах, пультах управления, распределительных устройствах.

Технические характеристики

• Сечение провода: 240 мм2
• Размер резьбы: M10
• Форма контакта: Кольцевая
• Материал: Медь М1
• Покрытие: Лужённое (с применением висмута)
• Тип проводника: Многожильный
• Способ монтажа: Опрессовка
• Угол соединения: Прямолинейный
• Тонкий фланец: Да - снижена ширина лопатки на 28%
• Смотровое отверстие: Да - для визуального контроля запрессовки
• Изоляция: Да - изолированная конструкция
• Номинальный ток: 605 А

Совместимость и монтаж

Наконечник совместим с выключателями, имеющими зажимы под болт М10 и ограниченную ширину гнезда. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под сечение 240 мм2. Перед опрессовкой необходимо удалить изоляцию с конца кабеля точно до отметки, указанной на наконечнике. После обжатия проверьте качество соединения через смотровое отверстие - металл жилы должен полностью заполнить трубчатую часть наконечника. Не используйте механические инструменты типа плоскогубцев - это повредит контакт и снизит долговечность соединения.

Безопасность и стандарты

Произведено в соответствии с ГОСТ 23981-80. Лужёное покрытие предотвращает окисление меди, сохраняет низкое переходное сопротивление и исключает перегрев при длительной нагрузке. Соответствие нормам гарантирует безопасную работу в условиях повышенной влажности и температурных колебаний. Сертифицирован для применения в электроустановках до 1000 В переменного тока.

Преимущества

• Узкая лопатка (на 28% уже стандартной) - возможность подключения прямо к выключателям без расширителей.
• Лужёное покрытие с висмутом - лучшая антикоррозийная защита и более высокая проводимость по сравнению с обычным оловянным покрытием.
• Смотровое отверстие - оператор видит степень запрессовки, минимизируя риск плохого контакта.
• Изолированная конструкция - снижает вероятность случайного замыкания между соседними выводами.
• Высокая плотность материала (медная основа М1) - минимальное тепловое сопротивление даже при максимальной нагрузке.

Ограничения применения

• Подходит **только** для медных многожильных проводников - нельзя использовать с алюминием или однопроволочными жилами.
• Не предназначены для частых демонтажей - после нескольких разборок/сборок контакт теряет герметичность и прочность обжима.
• Запрещается использование с болтами больше М10 - возможен деформация лопатки и потеря контакта.
• Не рекомендован для открытых outdoor-установок без дополнительной защиты корпуса - хотя покрытие устойчиво к коррозии, постоянное воздействие воды и соли требует дополнительной герметизации.

Примеры использования

• Подключение мощного входного кабеля 240 мм2 к автоматическому выключателю серии SACE Emax или Compact NSX в распределительном щите завода.
• Присоединение выходного кабеля частотного преобразователя к контактору с литым корпусом.
• Обустройство силовой цепи на конвейере с высокой нагрузкой - где важна компактность и отказ от дополнительных элементов.

Практические советы

• Перед монтажом всегда сверьте диаметр отверстия под болт М10 с размером зажима аппарата - некоторые модели имеют меньшую глубину гнезда.
• Выбирайте пресс-клещи с точной регулировкой усилия - недостаточно сильный обжим вызывает люфт, слишком сильный - трещины в медной трубке.
• Проверяйте соответствие номера наконечника (ТМЛ-У) и сечения кабеля - неверный выбор приведёт к нагреву и аварии.
• При групповом монтаже в одном ряду соблюдайте шаг между наконечниками - они должны не задевать друг друга при затяжке болтов.
• Артикул 2p10np выпускается упаковками по 5 штук - храните в сухом месте; при необходимости закажите сразу несколько упаковок для крупных проектов.
