Наконечник кольцевой ТМЛ 300кв.мм под винт d10мм с узкой лопаткой ГОСТ 23981-80 (уп.5шт) DKC 2Q10NP ДКС

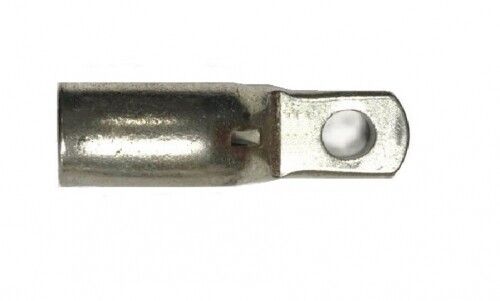

Наконечник кабельный кольцевой с узкой лопаткой под винт d10 мм (М10) для жилы 300 кв.мм. ТМЛ, ТМЛ-У, ГОСТ 23981-80 от бренда DKC (ДКС), артикул 2q10np - это надёжный элемент для оконцевания многожильных медных кабелей с последующим прямым подключением к автоматическим выключателям в литом корпусе без дополнительных переходников.

Назначение и область применения

Этот наконечник предназначен для оконцевания многожильных медных проводников сечением 300 мм2 и их подключения напрямую к клеммам автоматических выключателей с литым корпусом. Благодаря узкой форме лопатки он позволяет избежать установки расширителей полюсов, что экономит место в щите и ускоряет сборку. Применяется в силовых цепях промышленного оборудования: станках, пультах управления, распределительных щитах, системах автоматизации.

Технические характеристики

• Номинальное сечение проводника: 300 мм2
• Размер резьбы: M10
• Форма контактной площадки: кольцевая
• Материал: медь М1
• Покрытие: лужённое (с применением висмута)
• Тип проводника: многожильный
• Способ монтажа: опрессовка
• Тип изделия: наконечник кабельный неизолированный
• Угол соединения: прямолинейный
• Тонкий фланец: да
• Смотровое отверстие: да
• Номинальный ток: 695 А

Совместимость и монтаж

Наконечник совместим с кабелями типа ПВ-3, ПГВА, КГ и другими многожильными медными проводами сечением 300 мм2. Для монтажа требуется специальный пресс для опрессовки с матрицей, соответствующей размеру наконечника. После опрессовки необходимо проверить качество соединения через смотровое отверстие - там должна быть видна часть жилы, плотно заполненная внутри трубчатой части наконечника. Подключение осуществляется болтом М10; момент затяжки следует соблюдать согласно рекомендациям производителя автомата.

Безопасность и стандарты

Изделие соответствует ГОСТ 23981-80. Лужёное покрытие обеспечивает антикоррозийную защиту и снижает переходное сопротивление контакта. Увеличенная проводимость защитного слоя повышает безопасность работы при высоких нагрузках. Соответствие стандарту гарантирует механическую прочность и долговечность при эксплуатации в условиях повышенной влажности и температурных колебаний.

Преимущества

• Узкая лопатка шириной на 28% меньше стандартной - позволяет подключать крупные кабели прямо к клеммам автоматов без расширителей.
• Смотровое отверстие даёт возможность визуально контролировать качество опрессовки до и после монтажа.
• Лужёное покрытие с висмутом предотвращает окисление меди, особенно важно при длительной работе в агрессивной среде.
• Прямолинейная форма обеспечивает компактную укладку в плотных распределительных щитах.
• Подходит для использования в сериях Quadro и других системах, где важна минимизация габаритов.

Ограничения применения

• Не предназначена для одножильных проводов - возможен риск плохого контакта и перегрева.
• Не использовать в цепях переменного тока выше 1000 В без дополнительной защиты и согласования с нормами ПУЭ.
• Запрещено использование с алюминиевыми проводами - материал наконечника - медь, возможна электрохимическая коррозия.
• Не допускается повторное использование после демонтажа - деформация при опрессовке делает изделие негодным для повторной установки.

Примеры использования

• Подключение мощных входных кабелей к автоматам серии S7, Compact NSX, Masterpact MTZ в промышленных щитах.
• Присоединение кабелей питания к частотным преобразователям и пускателям с литыми клеммами.
• Монтаж в системах бесперебойного питания (ИБП) и UPS с высокими токами нагрузки.
• Сборка силовых шинопроводов и распределительных устройств на заводах и энергообъектах.

Практические советы

• Перед опрессовкой обязательно удалите изоляцию точно на нужную длину - не более указанной в документации на наконечник.
• Выбирайте пресс с матрицей, рассчитанной именно для 300 мм2 и М10 - недостаточное давление вызывает плохой контакт, избыточное - разрушение наконечника.
• Проверьте смотровое отверстие после монтажа: если жила не просматривается полностью - переопрессуйте или замените наконечник.
• При установке в щиты с ограниченным пространством используйте этот наконечник вместо стандартных моделей - он экономит до 40 мм глубины.
• Не забудьте указать тип наконечника (ТМЛ-У) в проектной документации - это отличает его от обычных ТМЛ и влияет на выбор клеммы.
