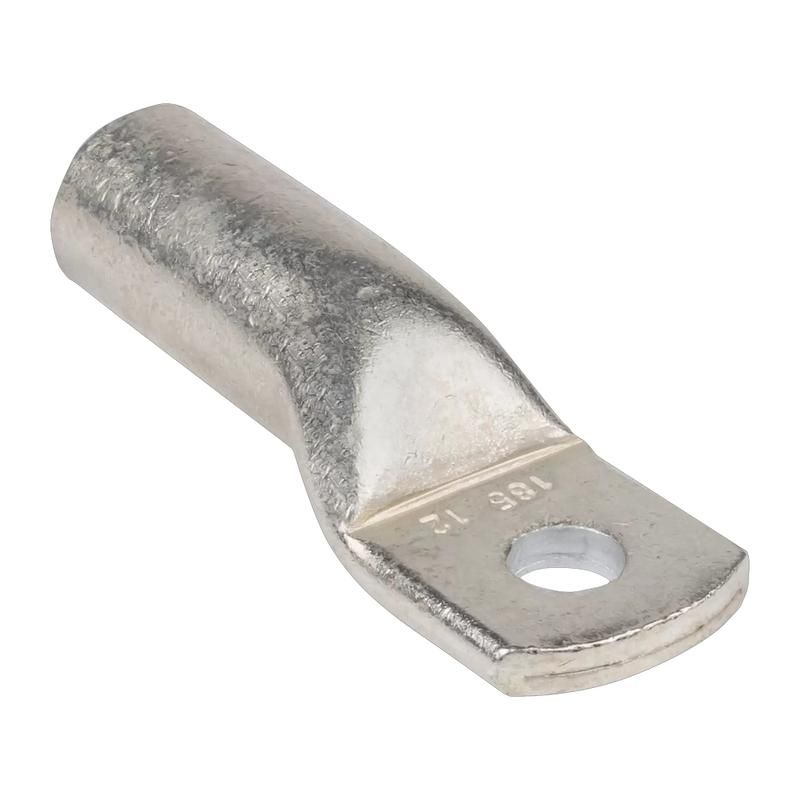

Наконечник луженый медный ТМЛ (DIN) 70-12 опрес. TOKOV ELECTRIC TKE-TML-DIN-70-12

Наконечник луженый медный ТМЛ (DIN) 70-12 опрессовочный от TOKOV ELECTRIC предназначен для надёжного соединения многопроволочных медных проводников сечением 70 мм² с болтовыми зажимами диаметром 12 мм. Применяется в силовых цепях промышленного оборудования, распределительных щитах и системах заземления.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного электрического контакта между проводом и клеммой. Подходит для подключения к болтовым соединениям на автоматах, рубильниках, шинах заземления, трансформаторах и других устройствах с резьбой М12. Особенно эффективен там, где требуется высокая механическая устойчивость и защита от окисления — например, в условиях повышенной влажности или температурных колебаний.

Технические характеристики

• Материал: медь луженая — обеспечивает хорошую проводимость и защищает от коррозии
• Сечение провода: 70 мм² — рассчитан на токи до 250 А (при нормальных условиях эксплуатации)
• Резьба: М12 — совместим с болтами диаметром 12 мм
• Покрытие: оловянное лужение — снижает риск окисления и улучшает пайку/прессование
• Тип проводника: многопроволочный — идеально для гибких кабелей
• Форма контактной площадки: кольцевая — равномерно распределяет усилие затяжки
• Угол соединения: 180° (продольная форма) — позволяет подключать провод прямо, без изгиба
• Класс проводника: несколько — поддерживает различные типы многожильных жил

Совместимость и монтаж

Наконечник ТМЛ (DIN) 70-12 опрессовочный монтируется с помощью специального пресс-клещей с матрицей для сечений 50–95 мм². Перед опрессовкой необходимо зачистить конец провода на длину, соответствующую длине гильзы наконечника — обычно около 20–25 мм. Убедитесь, что все проволочки находятся внутри гильзы, без выпирающих концов. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или слабых участков. Для фиксации используйте болт M12 с подходящей шайбой и гайкой — момент затяжки рекомендуется не более 40 Н·м.

Безопасность и стандарты

Изготовлен в соответствии с требованиями DIN 46228 и ГОСТ Р 50030.5.1. Луженое покрытие повышает безопасность при работе в средах с возможным воздействием влаги и химических веществ. Соответствие стандартам гарантирует стабильную теплопередачу и предотвращает перегрев при длительной нагрузке.

Преимущества

• Высокая электропроводность меди + антикоррозийное лужение = долгий срок службы даже в агрессивной среде
• Кольцевая форма контактной площадки исключает деформацию при затяжке
• Прямой угол (180°) удобен для компактной сборки в плотных щитах
• Подходит для многопроволочных проводов — не требует пайки перед установкой
• Стандартные размеры обеспечивают универсальную совместимость с большинством промышленных клемм

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов — может возникнуть плохой контакт
• Не использовать в условиях постоянного погружения в воду — хотя лужение защищает от влаги, сам наконечник не имеет IP-защиты
• Запрещено применять с болтами меньшего диаметра — риск повреждения резьбы или недостаточного контакта
• Не подлежит ремонту после опрессовки — при браке замените полностью

Примеры использования

• Подключение входного кабеля 70 мм² к главному автомату в распределительном щите
• Соединение заземляющего проводника с контуром заземления через болтовую клемму
• Присоединение силового кабеля к шине PE в промышленном оборудовании
• Установка в частотных преобразователях, сварочных аппаратах, конвейерах с высокими токовыми нагрузками

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и размера наконечника — 70 мм² не следует путать с 50 или 95 мм²
• Используйте только пресс-клещи с правильными матрицами — некачественная опрессовка вызывает нагрев и выход из строя
• После установки протестируйте соединение термокамерой или инфракрасным термометром — перегрев указывает на плохой контакт
• При использовании в открытых щитах или на улице дополнительно применяйте термоусадочные трубки для защиты места соединения
• Артикул tke-tml-din-70-12 легко найти в каталогах по запросу “наконечник ТМЛ 70-12” — сохраняйте этот код для заказа запасных элементов
