Наконечник луженый медный узкий OptiKit L-TM-185-10 | 278215 КЭАЗ

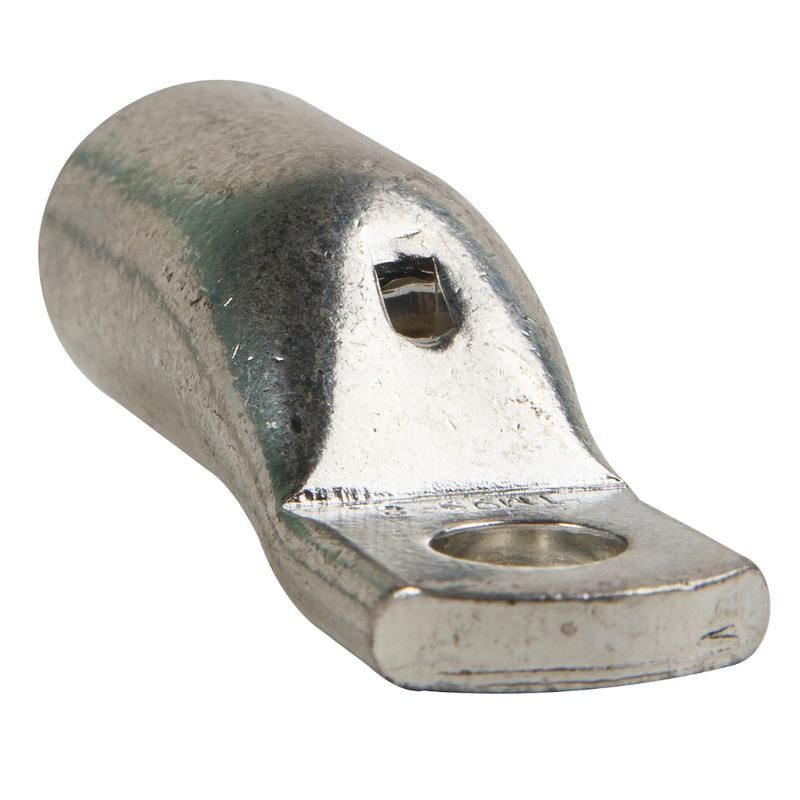

Наконечник луженый медный узкий L-TM-185-10 КЭАЗ - это гильза для надежного оконцевания медных проводов сечением 185 мм2, предназначенная для подключения к автоматическим выключателям КЭАЗ. Луженое покрытие обеспечивает долговечность и хорошую проводимость, а узкая форма фланца позволяет компактно монтировать устройство в ограниченном пространстве.

Назначение и область применения

Наконечник луженый медный узкий L-TM-185-10 КЭАЗ используется для оконцевания медных жил кабелей и проводов сечением от 70 до 185 мм2 методом опрессовки. Применяется там, где требуется прочное и надежное электрическое соединение - особенно в распределительных щитах, на шинах и при подключении к автоматическим выключателям. Подходит для работы в условиях высоких нагрузок и частых включений/выключений.

Технические характеристики

• Тип изделия: Гильза
• Поперечное сечение: 185 мм2
• Материал: Медная основа
• Диаметр отверстия: 10 мм
• Покрытие: Электролитическое лужение
• Исполнение фланца: Узкое
• Номинальное напряжение: 1000 В
• Форма контактной площадки: Кольцевая
• Диапазон рабочих температур: от -40 C до +80 C
• Наличие смотрового отверстия: Да - позволяет контролировать глубину запрессовки
• Угол соединения: Прямолинейный
• Цвет изоляции: Серый
• Класс проводника: Несколько - совместим с многожильными и одножильными проводами

Совместимость и монтаж

Наконечник луженый медный узкий L-TM-185-10 КЭАЗ рассчитан на установку на провода сечением 185 мм2. Для монтажа необходимо:

• Зачистить изоляцию с конца провода на длину, соответствующую длине гильзы;
• Вставить провод в гильзу до упора - контроль глубины возможен через смотровое отверстие;
• Обжать гильзу специальным прессом с матрицей, подходящей под диаметр 10 мм и сечение 185 мм2.

Рекомендуется использовать пресс с регулируемым усилием - перегрузка может деформировать гильзу, недостаточное давление - вызвать плохой контакт. Обжим должен быть выполнен в двух точках, равномерно по бокам гильзы.

Безопасность и стандарты

Наконечник луженый медный узкий L-TM-185-10 КЭАЗ соответствует требованиям к безопасности для оборудования до 1000 В. Луженое покрытие снижает риск окисления контактов, что увеличивает срок службы и безопасность соединения. Соответствует нормам для промышленного и энергетического оборудования.

Преимущества

• Узкая форма фланца - удобна для плотной компоновки в щитах и при использовании с выключателями КЭАЗ серий ВА57, ВА04, OptiMat E;
• Луженое покрытие - защищает от коррозии, улучшает проводимость и снижает переходное сопротивление;
• Смотровое отверстие - позволяет визуально проверить правильность запрессовки без демонтажа;
• Высокая термостойкость - работает в широком диапазоне температур, включая холодные условия (-40 C);
• Совместимость с несколькими классами проводников - подходит как для одножильных, так и для многожильных кабелей.

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы - медь, несовместим с алюминием;
• Не рекомендован для постоянного погружения в воду - хотя IP-класс не указан, луженое покрытие не заменяет герметичную изоляцию;
• Подходит только для номинального сечения 185 мм2; использование с меньшим сечением (например, 95 мм2) может привести к слабому контакту и перегреву;
• Не предназначен для монтажа в условиях постоянных ударных нагрузок или вибраций без дополнительной фиксации.

Примеры использования

• Подключение мощных кабелей к автоматическим выключателям КЭАЗ ВА57, ВА04, OptiMat E на токи 160–320 А;
• Соединение медных шин в распределительных щитах промышленных объектов;
• Оконцевание кабелей питания на станках, конвейерах, насосных станциях;
• Монтаж в системах управления с ограниченным пространством - благодаря узкому фланцу.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и гильзы - даже небольшая разница может привести к нагреву и выходу из строя;
• Используйте только пресс с правильно подобранной матрицей - для 10 мм отверстия и 185 мм2 сечения;
• После обжима проверьте механическую прочность соединения - попробуйте слегка потянуть провод; он не должен выскальзывать;
• При работе в сыром помещении дополнительно используйте тепловые трубки или термоусадочные элементы для защиты места соединения;
• Наконечник луженый медный узкий L-TM-185-10 КЭАЗ - часть серии OptiKit L/C; для комплексного решения рекомендуется применять другие элементы этой же серии - они проходят совместную сертификацию.
