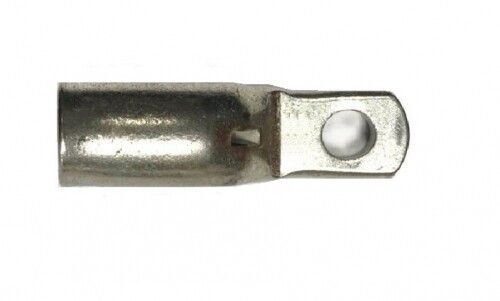

Наконечник кольцевой ТМЛ 185кв.мм под винт d10мм с узкой лопаткой ГОСТ 23981-80 (уп.5шт) DKC 2O10NP ДКС

Наконечник кабельный кольцевой с узкой лопаткой под винт М10, сечение 185 кв.мм. ТМЛ, ТМЛ-У, ГОСТ 23981-80 - это надёжный элемент для оконцевания многожильных медных кабелей, предназначенный для прямого подключения к автоматическим выключателям в литом корпусе без расширителей. Бренд DKC (ДКС) выпускает этот наконечник в серии Quadro, артикул 2o10np, обеспечивая соответствие требованиям ГОСТ 23981-80.

Назначение и область применения

Наконечник кабельный кольцевой с узкой лопаткой под винт М10, сечение 185 кв.мм. ТМЛ, ТМЛ-У, ГОСТ 23981-80 применяется для оконцевания медных многожильных проводников перед подключением к клеммам автоматических выключателей, контакторов и других устройств с компактными зажимами. Особенность узкой лопатки позволяет напрямую соединять крупные кабели (до 185 мм2) с выключателями в литом корпусе, исключая необходимость установки переходных расширителей полюсов. Подходит для силовых цепей в промышленном оборудовании, щитовых устройствах, конвейерах и системах управления.

Технические характеристики

• Форма контактной площадки: кольцевая
• Номинальное сечение проводника: 185 мм2
• Размер резьбы: М10
• Материал: медь М1
• Покрытие: лужёное (с применением висмута)
• Тип проводника: многожильный
• Способ монтажа: опрессовка
• Тонкий фланец: да
• Изолированный: да
• Угол соединения: прямолинейный
• Смотровое отверстие: есть
• Номинальный ток: 510 А

Совместимость и монтаж

Наконечник кабельный кольцевой с узкой лопаткой под винт М10, сечение 185 кв.мм. ТМЛ, ТМЛ-У, ГОСТ 23981-80 совместим с клеммами автоматических выключателей, имеющими винтовые зажимы М10 и ограниченным зазором между корпусом и контактной пластиной. Для монтажа требуется специальный пресс для опрессовки с матрицей, соответствующей сечению 185 мм2. После опрессовки проверьте качество соединения через смотровое отверстие - оно позволяет визуально убедиться, что все жилы заполнены гильзу и не выпирают. Установите наконечник на винт М10, затяните моментом, рекомендованным производителем оборудования - избегайте перегрузки, чтобы не повредить лопатку.

Безопасность и стандарты

Наконечник изготовлен в соответствии с ГОСТ 23981-80, который регламентирует форму, размеры и механические свойства кабельных наконечников. Лужёное покрытие снижает риск окисления и повышает долговечность соединений в условиях повышенной влажности. Применение меди М1 гарантирует высокую электропроводность и термическую стойкость. Наконечник рассчитан на работу при температуре до +105 C, что соответствует классу нагревостойкости большинства промышленных аппаратов.

Преимущества

• Узкая лопатка (на 28% уже стандартной) позволяет подключать кабель 185 мм2 прямо к выключателям в литом корпусе - экономит место и время монтажа.
• Лужёное покрытие с висмутом предотвращает коррозию и улучшает контактную проводимость даже после длительной эксплуатации.
• Смотровое отверстие обеспечивает визуальную проверку качества опрессовки - снижает риск плохих соединений.
• Изолированная форма защищает открытые участки от случайного замыкания и воздействия окружающей среды.
• Высокий номинальный ток (510 А) обеспечивает безопасную работу в мощных цепях.

Ограничения применения

• Подходит только для медных многожильных проводников - не использовать с алюминием или одножильными проводами.
• Не предназначен для частых демонтажей - многократное закручивание/откручивание винта М10 может деформировать лопатку и снизить надёжность контакта.
• Требуется точный подбор пресса и матрицы для опрессовки; использование неподходящего инструмента приведёт к браку.
• Запрещено применять в условиях постоянного погружения в воду - хотя покрытие лужёное, изделие не имеет IP-защиты.

Примеры использования

• Подключение кабеля 185 мм2 к автоматическому выключателю типа ABB S200, Schneider Masterpact или Siemens 3WL без расширителей.
• Соединение силового кабеля с входной клеммой частотного преобразователя в промышленном щите.
• Монтаж в распределительных пунктах на заводах, где важна плотная компоновка и минимизация числа деталей.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не допускайте выступающих жил.
• Выбирайте пресс с матрицей, указанной для сечения 185 мм2 и типа наконечника ТМЛ-У - используйте инструкцию производителя пресса.
• Проверяйте смотровое отверстие после монтажа: если видны торчащие жилы - переспрессуйте.
• При сборке щита учитывайте посадочный диаметр винта М10 - он должен свободно проходить через отверстие в лопатке без усилия.
• Не используйте смазки или антикоррозийные составы на контактной площадке - они нарушают проводимость.
• Артикул 2o10np от DKC (ДКС) - единственный вариант в серии Quadro с такой комбинацией узкой лопатки и лужёного покрытия - другие аналоги могут не поместиться в литом корпусе.
