Наконечник луженый медный узкий OptiKit L-TM-70-8 | 278209 КЭАЗ

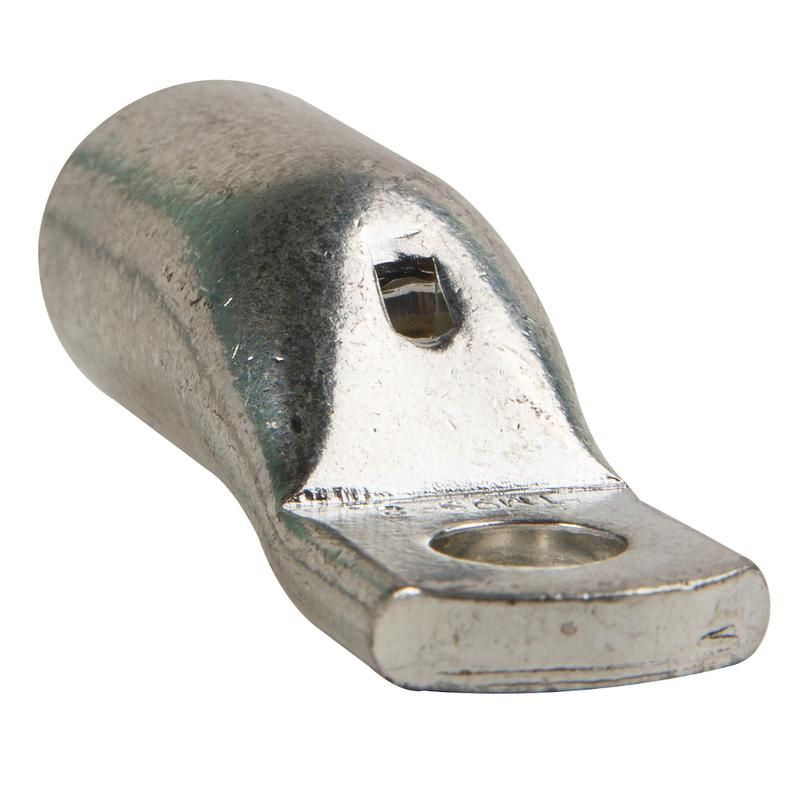

Наконечник луженый медный узкий L-TM-70-8 от КЭАЗ - это гильза для надежного оконцевания медных проводов сечением 70 мм2, предназначенная для подключения к автоматическим выключателям серии ВА57, ВА04 и OptiMat E. Продукт из серии OptiKit L/C обеспечивает стабильный контакт даже в условиях высоких нагрузок и широкого диапазона температур.

Назначение и область применения

Наконечник луженый медный узкий L-TM-70-8 используется для оконцевания медных жил кабелей и проводов сечением 70–185 мм2 методом опрессовки. Подходит для подключения к коммутационным аппаратам с клеммами под болт диаметром 8 мм. Часто применяется в распределительных щитах, на станках, конвейерах и других промышленных объектах, где требуется надежное соединение при больших токах - особенно там, где установлены автоматы КЭАЗ серий ВА57, ВА04 и OptiMat E.

Технические характеристики

• Поперечное сечение: 70 мм2 (допустимый диапазон: 70–185 мм2)
• Материал: электролитическая медь
• Покрытие: луженое - снижает окисление и улучшает проводимость
• Диаметр отверстия: 8 мм - совместим с болтами M8
• Форма контактной площадки: кольцевая - равномерное распределение давления при затяжке
• Исполнение фланца: узкое - компактная форма для плотных шкафов и ограниченного пространства
• Номинальное напряжение: 1000 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Угол соединения: прямолинейный - провод входит в наконечник по оси
• Наличие смотрового отверстия: да - позволяет контролировать глубину запрессовки
• Класс проводника: несколько - подходит для многожильных и одножильных проводов
• Цвет изоляции: серый - визуальное отличие от других типов

Совместимость и монтаж

Наконечник луженый медный узкий L-TM-70-8 рассчитан на опрессовку специальными клещами с матрицей под сечение 70 мм2. Перед установкой необходимо зачистить изоляцию провода на длину, соответствующую длине гильзы. Убедитесь, что все жилы полностью вошли в трубчатую часть наконечника - контроль осуществляется через смотровое отверстие. Для затяжки используйте болт М8. Совместим с клеммами автоматических выключателей КЭАЗ: ВА57, ВА04, OptiMat E. Не рекомендуется использовать с клеммами меньшего диаметра - возможна деформация контакта.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности для оборудования до 1000 В переменного тока. Луженое покрытие увеличивает срок службы в агрессивных средах. Серия OptiKit L/C разработана в соответствии с технологическими нормами КЭАЗ для промышленного применения. Напряжение 1000 В указывает на класс изоляции, однако сам наконечник не является изолирующим элементом - он служит лишь для механического и электрического соединения.

Преимущества

• Луженое покрытие препятствует окислению меди - продлевает срок службы и сохраняет низкое переходное сопротивление
• Узкая форма фланца экономит место в шкафах - идеально для плотной компоновки
• Смотровое отверстие исключает риск недостаточной опрессовки - повышает качество сборки
• Поддерживает работу с несколькими классами проводников - универсальность для многожильных и одножильных кабелей
• Стандартный диаметр 8 мм гарантирует совместимость с популярными моделями автоматов КЭАЗ

Ограничения применения

• Не предназначен для алюминиевых проводов - материал только медь
• Не следует применять при напряжении выше 1000 В - не имеет усиленной изоляции
• Запрещено использование с клеммами диаметром менее 8 мм - возможна потеря контакта или повреждение наконечника
• Не подходит для частых демонтажей - после нескольких перезатяжек возможно ослабление контакта
• Работает только при температурах от –40 C до +80 C - вне этого диапазона возможна потеря прочности соединения

Примеры использования

• Подключение входного кабеля 70 мм2 к автомату ВА57-320 в распределительном щите цеха
• Оконцевание фазного провода на конвейере с питанием от OptiMat E
• Соединение медного кабеля с выходом теплового реле в системе управления насосом
• Монтаж в щитах с ограниченным пространством, где нужны компактные решения

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей сечению 70 мм2 - некорректный инструмент вызовет плохой контакт
• Перед опрессовкой проверьте, чтобы провод был полностью вставлен в гильзу - видно через смотровое отверстие
• Затягивайте болт моментом, рекомендованным производителем автомата - переусиливать нельзя
• При работе в сырых помещениях дополнительно смазывайте контактную поверхность антиоксидантной пастой - хотя лужение уже защищает, это повысит долговечность
• Для кабелей сечением более 70 мм2 (до 185 мм2) этот наконечник тоже подходит - главное, чтобы жила была правильно подготовлена и зажата
