Наконечник 120-12-17-М-Т2 ГОСТ 7386-80 | CLC120-12-17G80T2 DKC ДКС

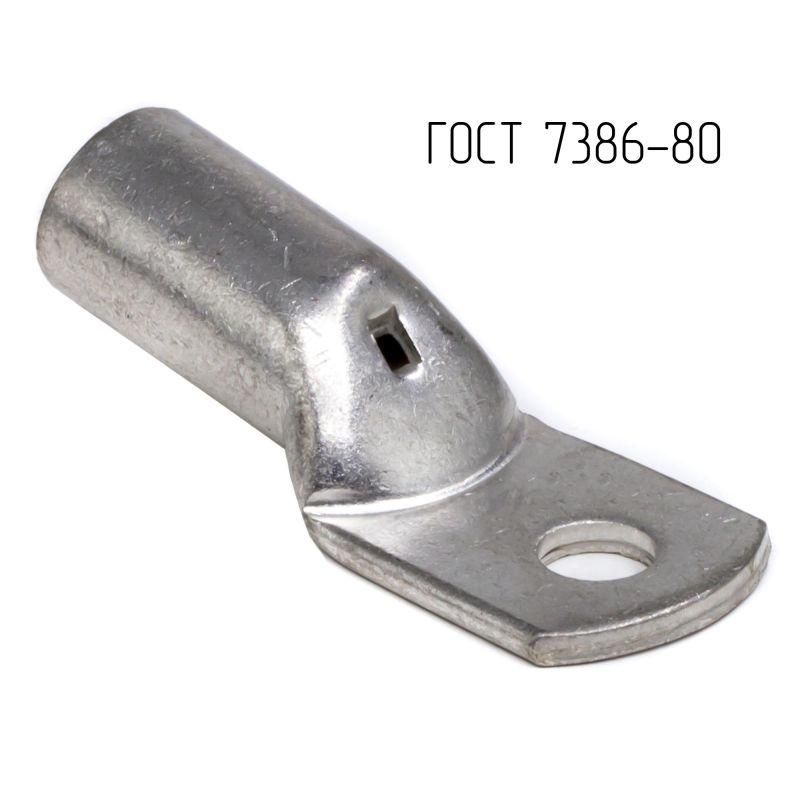

Наконечник кабельный трубчатый кольцевой 120 мм2 M12 Т2 ГОСТ 7386-80 от DKC (ДКС) - надёжный элемент для оконцевания многожильных медных кабелей сечением 120 мм2. Артикул clc120-12-17g80t2 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение под болт М12.

Назначение и область применения

Наконечник кабельный трубчатый кольцевой 120 мм2 M12 Т2 ГОСТ 7386-80 применяется для оконцевания медных жил кабелей и проводов перед подключением к зажимам, шинам или другим контактным устройствам. Подходит для силовых цепей с высокими нагрузками. Часто встречается в распределительных щитах, на выводах автоматических выключателей, контакторов, трансформаторов и оборудования промышленного типа - например, на станках, конвейерах, системах освещения крупных объектов.

Технические характеристики

• Номинальное поперечное сечение: 120 мм2 - рассчитан на кабели с такой площадью меди;
• Диаметр отверстия: 12 мм - совместим с болтом М12;
• Материал: медь М1 - высокая проводимость и механическая прочность;
• Покрытие: лужёное - защищает от окисления и увеличивает срок службы в условиях повышенной влажности;
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке болта;
• Угол соединения: 180° - прямое расположение кабеля относительно точки крепления;
• Способ монтажа: обжим - требует специального инструмента; самозажим невозможен;
• Количество монтажных отверстий: одно - для одного болта М12;
• Наличие смотрового отверстия: да - позволяет проверить глубину входа жилы после обжима;
• Класс проводника: несколько - подходит для многопроволочных жил различной степени гибкости;
• Номинальный ток: до 285 А - согласно ПУЭ-7, при температуре +40C и нормальных условиях эксплуатации.

Совместимость и монтаж

Наконечник кабельный трубчатый кольцевой 120 мм2 M12 Т2 ГОСТ 7386-80 совместим с любыми клеммами, имеющими болтовые зажимы М12. Для установки необходим обжимной инструмент с матрицей, подходящей под сечение 120 мм2 и тип “трубчатый”. Обязательно соблюдайте рекомендованную глубину запрессовки - контролируйте через смотровое отверстие. Убедитесь, что изоляция кабеля не попала в зону обжима. После монтажа проверьте плотность соединения - слегка потяните кабель, чтобы исключить проскальзывание.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры и допустимую толщину стенок трубчатых наконечников. Соответствие стандарту гарантирует безопасность при работе с токами до 285 А. Применение лужённого покрытия снижает риск возникновения переходного сопротивления и перегрева. Серия Quadro от DKC прошла сертификацию на соответствие требованиям безопасности электрооборудования.

Преимущества

• Высокая теплопроводность материала - минимизация нагрева при больших токах;
• Лужёная поверхность - предотвращает коррозию даже в сыром воздухе или на открытых участках;
• Внутренняя фаска на гильзе - упрощает введение жилы, снижает вероятность повреждения проводников при монтаже;
• Смотровое отверстие - контроль качества обжима без демонтажа;
• Стандартные размеры - гарантированная совместимость с большинством коммерчески доступных клемм и шин.

Ограничения применения

• Не предназначена для однопроволочных жил - возможна потеря прочности при обжиме;
• Работает только при использовании правильного обжимного инструмента - неквалифицированный обжим вызывает перегрев и выход из строя;
• Запрещено использовать с алюминиевыми кабелями - материал медный, химическая несовместимость с алюминием;
• Не следует применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - лужение имеет ограниченную устойчивость к таким условиям;
• Максимальная рабочая температура - до +90C; выше этого значения возможно старение металла и снижение механической прочности.

Примеры использования

• Подключение мощного двигателя к частотному преобразователю через кабель 120 мм2;
• Объединение нескольких кабелей на главном вводе в распределительном щите;
• Крепление заземляющего провода к контуру заземления с помощью болта М12;
• Соединение шины постоянного тока в батарейных массивах энергохранителей.

Практические советы

• Перед обжимом удалите изоляцию точно на нужную длину - лишнее не должно торчать из гильзы;
• Выбирайте обжимной клещи с меткой “120 мм2” и формой “трубчатый”; универсальные инструменты часто дают плохой результат;
• Проверяйте качество обжима по смотровому отверстию - металл должен полностью закрывать все проволочки;
• После монтажа протестируйте соединение термографом - точка должна иметь одинаковый нагрев с остальной частью цепи;
• Артикул clc120-12-17g80t2 можно заменить аналогичным изделием другой марки, если сохранены все параметры: сечение, диаметр, форма, покрытие и стандарт ГОСТ 7386-80.
